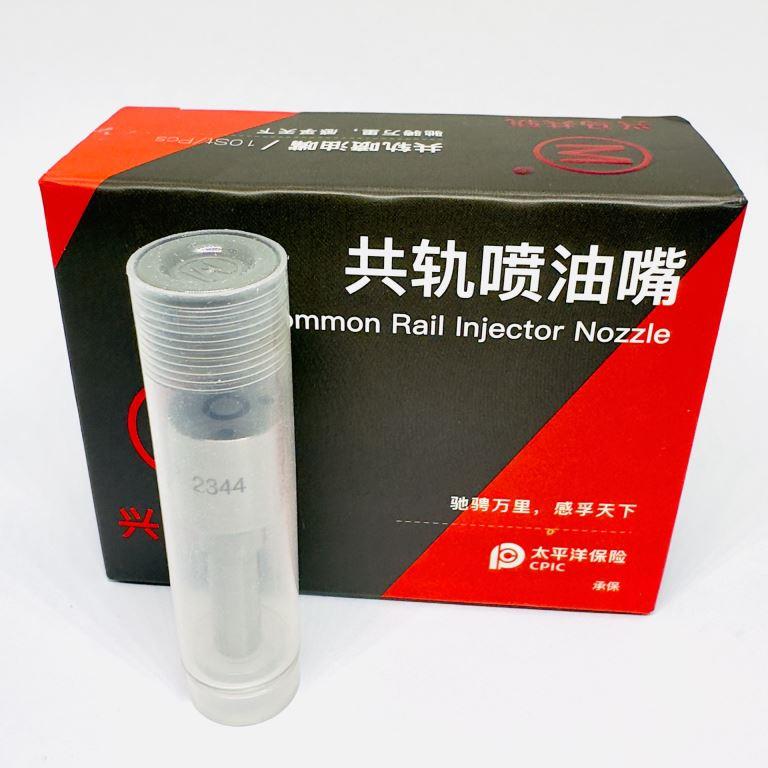

Распылитель форсунки XingMa DLLA152P2344

Аналог Bosch 0 433 172 344 / 0433172344

1. Описание и конструктивные особенности

Распылитель XingMa DLLA152P2344 представляет собой прецизионный узел дизельной форсунки системы Common Rail. Изделие устанавливается в корпус электромагнитной форсунки и выполняет функцию дозирования и распыления топлива в камере сгорания дизельного двигателя.

Распылитель относится к типу DLLA:

• корпус удлинённой конструкции;
• фиксация в форсунке осуществляется двумя установочными штифтами;
• игла типоразмера P — диаметр иглы 4 мм;
• количество сопловых отверстий — 7;
• диаметр сопловых отверстий — 0,185 мм;
• угол конуса распыла — 152°.

Прецизионная пара «игла — корпус» изготавливается с зазором 2–4 мкм. Это необходимо для исключения подтекания топлива и обеспечения стабильного срабатывания при высоком давлении. Рабочие поверхности проходят термическую обработку и азотирование. Корпус и игла выполнены из легированной инструментальной стали.

Конструкция рассчитана на работу в составе форсунок с давлением впрыска до 1600–1800 бар. Рабочая температура в зоне распылителя может достигать 150 °C и кратковременно превышать это значение.

Ориентировочный ресурс при соблюдении регламентов обслуживания и использовании качественного топлива составляет 150–200 тыс. км.

2. Назначение

Распылитель XingMa DLLA152P2344 предназначен для ремонта и восстановления форсунок Bosch 0 445 120 343 серии CRIN2-16-BL.

Основные функции распылителя:

• точное дозирование топлива в цилиндр;
• мелкодисперсное распыление топлива;
• формирование требуемого факела распыла с углом 152°;
• равномерное распределение топлива по объёму камеры сгорания;
• обеспечение стабильной работы двигателя на холостом ходу, частичных и полных нагрузках.

Замена распылителя выполняется при:

• износе сопловых отверстий;
• потере герметичности прецизионной пары;
• закоксовывании распылителя;
• механических повреждениях;
• неудовлетворительных результатах проверки на стенде.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Типоразмер и обозначение

3.2. Оригинальные и перекрёстные номера

3.3. Аналоги от сторонних производителей

3.4. Сопутствующие ремкомплекты форсунки

4. Применимость

4.1. Форсунки

4.2. Двигатели

Распылитель применяется на дизельных двигателях Weichai WP10 и Weichai WD10 экологических стандартов Euro 3 / Euro 4.

4.3. Техника

Приведённый список техники не является исчерпывающим. Перед установкой необходимо сверять VIN-код, модель двигателя и номер форсунки с каталогами производителя техники.

5. Правила подбора и замены

Дополнительные требования:

• не допускается установка распылителя без последующей проверки форсунки на стенде;
• перед заменой необходимо очистить каналы корпуса форсунки;
• использовать только чистое дизельное топливо, соответствующее стандартам;
• своевременно менять топливные фильтры;
• при наличии механических повреждений корпуса форсунки замена только распылителя не допускается.

6. О производителе и качестве продукции

NingBo XingMa Fuel Injection Co., Ltd. — китайский производитель прецизионных деталей топливной аппаратуры дизельных двигателей. Предприятие специализируется на выпуске распылителей, плунжерных пар и элементов топливных систем для дизельной техники.

Продукция XingMa относится к запасным частям вторичного рынка. Изделия производятся на основе конструкторской документации и геометрических параметров оригинальных распылителей, в том числе Bosch.

Заявленные характеристики распылителя XingMa DLLA152P2344 соответствуют типоразмеру DLLA152P2344 и ориентированы на замену оригинального изделия Bosch 0 433 172 344. При производстве используются легированные инструментальные стали, выполняются термическая обработка и азотирование рабочих поверхностей.

Продукция XingMa не является оригинальной продукцией Bosch. Маркировка DLLA152P2344 используется как обозначение типоразмера, совместимого с оригинальным распылителем Bosch. Гарантийные обязательства на изделия XingMa несёт производитель или поставщик в соответствии с условиями поставки.

Фактический срок службы распылителя зависит от:

• состояния форсунки;
• качества дизельного топлива;
• соблюдения регламентов замены топливных фильтров;
• условий эксплуатации;
• качества настройки форсунки на стенде.
