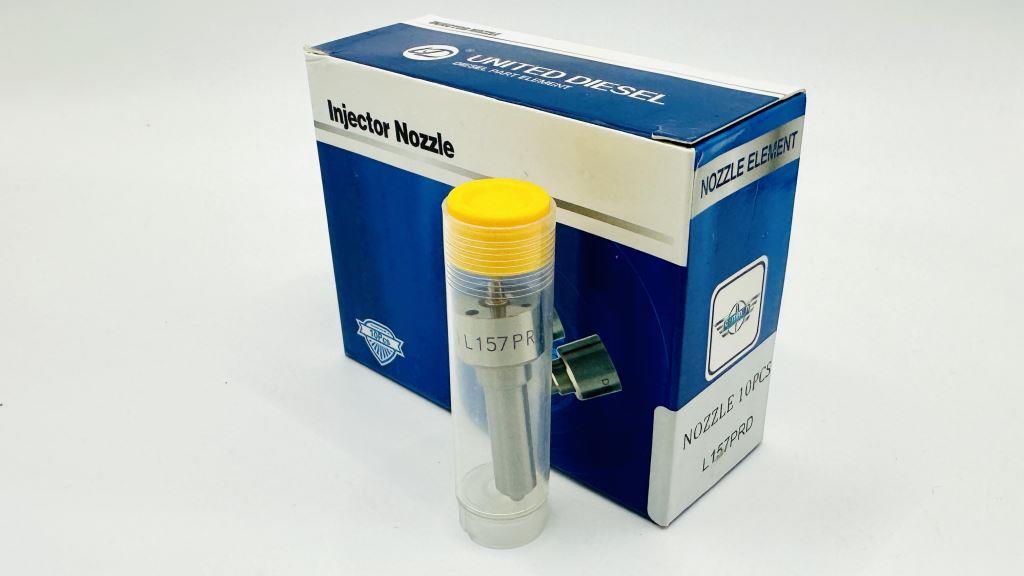

L157PBD Распылитель форсунки United Diesel
Распылитель L157PBD — United Diesel
Сводка проверки и уточнений
| Параметр | Исходное значение | Уточнённое значение |
|---|---|---|
| Угол распыла | 150–160°, до 180° | 148° — по типоразмеру DSLA148P/FL157 |
| Количество отверстий | 8 | 8, диаметр около 0,155 мм |
| Рабочее давление | до 2600 бар | штатное давление системы Delphi D20DT/D20DTP — до 1600 бар; D20DTF — до 1800 бар |
| Применимость к Rexton, Korando C, Rodius | указана | Подтверждается только при совпадении кода двигателя и номера форсунки; для Actyon, Actyon Sports, Kyron, Rodius с D20DT/D20DTP — подтверждается |
1. Описание и конструктивные особенности
Распылитель L157PBD — сменный сопловой узел для ремонта дизельных форсунок Delphi Common Rail. Изделие поставляется под брендом United Diesel и является ремонтным аналогом, не оригинальной продукцией Delphi.
Распылитель предназначен для установки в корпус электрогидравлической форсунки. Он отвечает за дозированную подачу топлива в камеру сгорания, формирование факела распыла и герметичность запорного узла при высоком давлении.
Конструктивные особенности:
| Параметр | Данные |
|---|---|
| Тип топливной системы | Common Rail Delphi |
| Конструкция | многоструйный распылитель |
| Число сопловых отверстий | 8 |
| Диаметр сопловых отверстий | около 0,155 мм |
| Угол распыла | 148° |
| Обработка отверстий | лазерная калибровка |
| Посадочные места | соответствуют оригинальному распылителю Delphi |
| Исполнение | ремонтный аналог |
Прецизионная пара «игла — корпус распылителя» изготавливается с малым зазором. Это обеспечивает герметичность при высоком давлении и стабильность цикловой подачи. Материал и термообработка подбираются под условия работы в зоне форсунки.
Изделие может иметь антифрикционное или защитное покрытие. Наличие и тип покрытия зависят от партии производителя.
2. Назначение
Распылитель L157PBD применяется при ремонте и восстановлении форсунок Delphi Common Rail. Он заменяет изношенный или повреждённый оригинальный распылитель.
Основные задачи при замене:
- восстановление давления впрыска;
- восстановление качества распыла топлива;
- устранение подтекания форсунки;
- восстановление герметичности запорного узла;
- приведение цикловой подачи к допускам;
- восстановление экономичности и экологических параметров двигателя.
Применяется в специализированных мастерских по ремонту топливной аппаратуры. Самостоятельная установка допускается только при наличии стенда для проверки форсунок Common Rail.
3. Аналоги, типоразмер, обозначение, материал и технические характеристики
3.1. Основные артикулы
| Производитель | Артикул |
|---|---|
| Delphi | L157PBD |
| Delphi | L157PRD |
| United Diesel | UDL157PBD |
Варианты написания: L157 PBD, L157 PRD, 157PBD, 157PRD, L157.
3.2. Кросс-номера и аналоги
| Производитель | Артикул |
|---|---|
| Firad | ASLA148FL157, FDL157PBD |
| Bascolin | DSLA148FL157 |
| Meat & Doria | MDSLA148FL157 |
| Redat | 11VSLA148FL157 |
| United Diesel | UDL157PBD |
| MiHot | MHL157PBD |
| Repard | RPDL157PBD |
| King Star | KSL157PBD |
| D-Cross | DCL157PBD |
| XM | XML157PRD, XML157PBD |
| Exovo | 83157E |
| CGA | 2SDJ9921RA |
3.3. Типоразмер и обозначение
| Параметр | Значение |
|---|---|
| Основной артикул | L157PBD |
| Альтернативный артикул | L157PRD |
| Типоразмер по номенклатуре аналогов | DSLA148P / DSLA148FL157 / ASLA148FL157 |
| Код угла распыла | 148 |
| Модификация | FL157 — соответствует L157 |
Типоразмер DSLA148FL157 используется для подбора аналогов. Оригинальное обозначение Delphi — L157PBD.
3.4. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | легированная инструментальная сталь |
| Твёрдость | 58–62 HRC |
| Покрытие | возможно защитное или антифрикционное |
| Число отверстий | 8 |
| Диаметр отверстий | около 0,155 мм |
| Угол распыла | 148° |
| Штатное давление системы | до 1600 бар — D20DT/D20DTP |
| Штатное давление системы | до 1800 бар — D20DTF |
| Рабочая температура топливной системы | от −40°C до +120°C |
| Кратковременная термостойкость материала | до 450°C — по данным поставщиков аналогов |
Точные габаритные и посадочные размеры соответствуют оригинальному распылителю Delphi L157PBD.
4. Применимость
4.1. Форсунки
| Производитель | Номер форсунки | Альтернативная маркировка |
|---|---|---|
| Delphi | EJBR03401D | R03401D |
| Delphi | EJBR04701D | R04701D |
| Mercedes-Benz | A6640170021 | 6640170021 |
| Mercedes-Benz | A6640170221 | 6640170221 |
| Mercedes-Benz | A6640170222 | 6640170222 |
| Ремкомплект | 7135-650 | — |
| Ремкомплект | 28239294 | — |
4.2. Двигатели
| Код двигателя | Объём | Мощность | Экологический класс | Примечание |
|---|---|---|---|---|
| D20DT | 2,0 L | 136–141 л.с. | Евро-3/4 | Наиболее распространённый вариант |
| D20DTP | 2,0 L | 142–151 л.с. | Евро-4 | Возможны отличия калибровок |
| D20DTF | 2,0 L | до 155 л.с. | Евро-4/5 | Требуется обязательная проверка по VIN |
4.3. Техника
| Модель | Поколение/платформа | Период | Двигатель |
|---|---|---|---|
| SsangYong Actyon | C100 | 2005–2010 | D20DT |
| SsangYong New Actyon | C100, рестайлинг | — | D20DT/D20DTP |
| SsangYong Actyon Sports | Q100 | 2006–2012 | D20DT/D20DTP |
| SsangYong Kyron | D100 | 2005–2015 | D20DT/D20DTP |
| SsangYong Rexton | Rexton II / Rexton W | 2006–2015 | только при наличии D20DT/D20DTP |
| SsangYong Korando C | C200 | 2010–2019 | D20DTF — при подтверждении номера форсунки |
| SsangYong Rodius | 1 поколение | 2004–2012 | D20DT |
Применимость к конкретному автомобилю необходимо подтверждать по VIN-коду, коду двигателя и номеру установленной форсунки.
5. Правила подбора и замены
- Определить номер установленной форсунки. Номер должен совпадать с одним из: EJBR03401D, EJBR04701D, A6640170021, A6640170221, A6640170222.
- Сверить код двигателя. Двигатель должен относиться к семейству SsangYong D20DT, D20DTP или D20DTF с топливной системой Delphi.
- Проверить маркировку старого распылителя. Допускается замена L157PBD на L157PRD или совместимые аналоги DSLA148FL157.
- Осмотреть новый распылитель перед установкой. Не допускается наличие коррозии, механических повреждений, загрязнений сопловых отверстий.
- Замену выполнять в чистой среде. Использовать специальный инструмент. Не допускать повреждения иглы и посадочных поверхностей.
- После установки распылителя провести стендовую проверку форсунки. Проверить давление открытия, цикловую подачу, обратную подачу, герметичность и качество распыла.
- При необходимости выполнить калибровку форсунки. Для форсунок Delphi может требоваться запись кода IMA или сброс адаптаций ЭБУ.
- После ремонта выполнить контрольный выезд. Проверить запуск двигателя, стабильность холостого хода, отсутствие посторонних шумов и дымности.
6. Производитель и качество продукции
| Параметр | Данные |
|---|---|
| Бренд | United Diesel |
| Производитель | United Diesel |
| Страна производства | Китай |
| Артикул производителя | UDL157PBD |
United Diesel выпускает компоненты дизельной топливной аппаратуры. Распылитель L157PBD является ремонтным аналогом оригинального изделия Delphi.
Продукция позиционируется как запасная часть для восстановительного ремонта. Допуски и геометрия заявляются как совместимые с оригинальным распылителем Delphi L157PBD.
