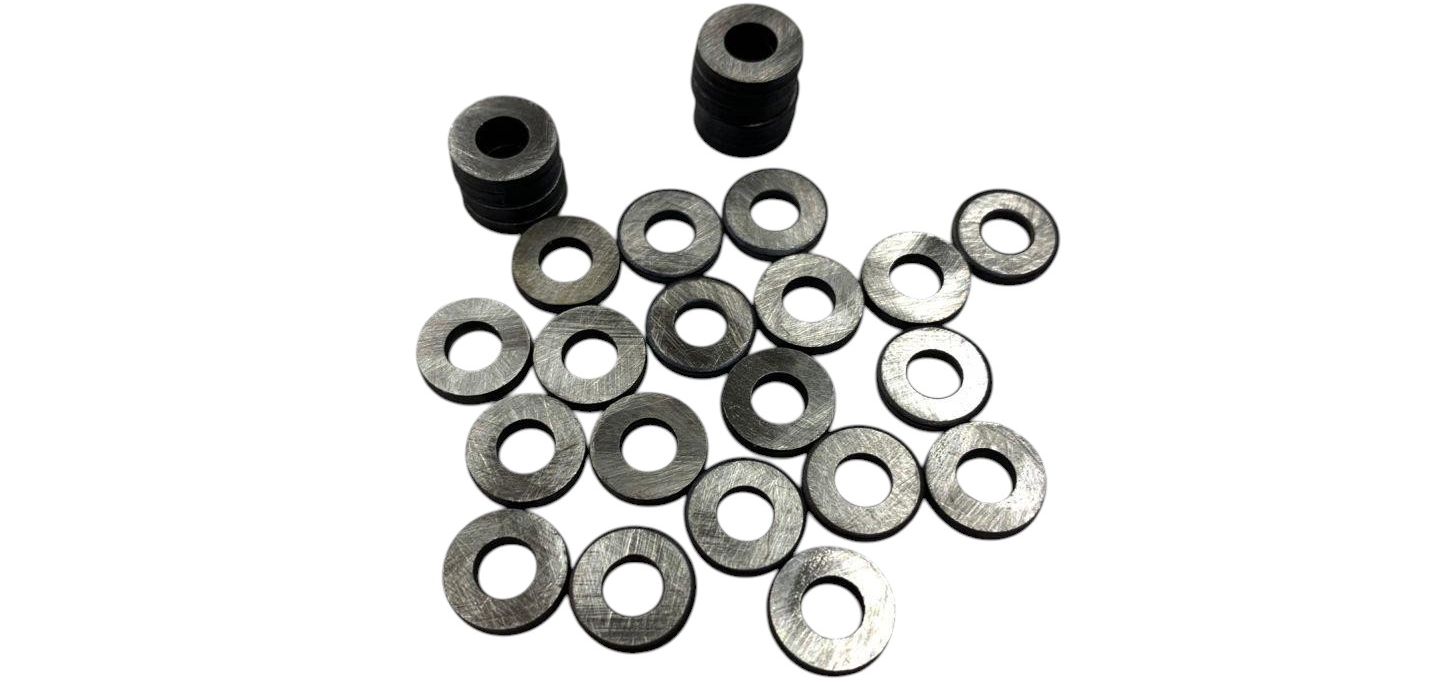

Регулировочные шайбы ТНВД КамАЗ не Евро: Их размеры и особенности использования
Регулировочные шайбы форсунок двигателей КамАЗ стандартов Евро-0 и Евро-1: спецификации, применение и методика подбора
Аннотация: В данном материале представлены технические характеристики, параметры и рекомендации по применению регулировочных шайб форсунок для топливной аппаратуры двигателей КамАЗ экологических стандартов Евро-0 и Евро-1. Цель документа — формализация процесса выбора и замены данных компонентов для обеспечения оптимальных параметров впрыска.
1. Введение и область применения
Топливная система дизельного двигателя является системой высокой точности. Ключевым параметром, определяющим эффективность сгорания топливно-воздушной смеси, экономичность и мощностные характеристики двигателя, является давление начала впрыска (давление открытия форсунки). Регулировочные шайбы, устанавливаемые в корпусе форсунки, являются основным инструментом для точной калибровки данного параметра.
Настоящий документ регламентирует сведения о регулировочных шайбах для форсунок двигателей семейства КамАЗ-740 (модели 740.10, 7403.10, 740.11, 740.12, 740.54 и их модификации), соответствующих нормам Евро-0 и Евро-1. Использование некорректных или некондиционных компонентов приводит к отклонениям в работе двигателя, включая повышенную дымность, потерю мощности, увеличение расхода топлива и повышенные механические нагрузки.
2. Технические характеристики и номенклатура
2.1. Конструктивное исполнение и материал
Регулировочная шайба представляет собой диск с прецизионно обработанными параллельными плоскостями.
Материал: Высокоуглеродистая сталь (например, Сталь 65Г) или инструментальная сталь.
Обработка: Объемная закалка до высокой твердости (45-50 HRC), термическая стабилизация для снятия внутренних напряжений, шлифовка для обеспечения требуемого параметра шероховатости поверхности (не грубее Ra 0,32…0,63 мкм).
Покрытие: Фосфатирование или оксидирование для защиты от коррозии.
2.2. Типоразмеры и допуски
Геометрические параметры шайб унифицированы для данного семейства форсунок.
Посадочный диаметр (внутренний): 5,00 мм (+0,018/-0,00)
Наружный диаметр: 11,50 мм (±0,10)
Номинальная толщина: Основной параметр, определяющий давление открытия. Измеряется в миллиметрах.
Допуск на толщину в рамках одного типоразмера: ±0,01 мм.
Таблица 1. Стандартный ряд регулировочных шайб по каталогу АО «ЯЗДА»
| Артикул по каталогу | Номинальная толщина, мм | Артикул по каталогу | Номинальная толщина, мм |
|---|---|---|---|
| 870601-П | 1,00 | 870607-П | 1,70 |
| 870602-П | 1,05 | 870608-П | 1,75 |
| 870603-П | 1,20 | 870609-П | 1,80 |
| 870604-П | 1,50 | 870610-П | 1,90 |
| 870605-П | 1,55 | 870611-П | 2,00 |
| 870606-П | 1,60 |
3. Применение и совместимость
Таблица 2. Рекомендуемое соответствие регулировочных шайб и моделей двигателей
| Артикул шайбы | Номинальная толщина, мм | Модель двигателя (пример) | Экологический стандарт | Модель форсунки (пример) | Примечание |
|---|---|---|---|---|---|
| 870604-П | 1,50 | КамАЗ-740.10, 7403.10 | Евро-0 | 271.1112010-02 | |
| 870611-П | 2,00 | КамАЗ-740.11, 740.12 | Евро-1 | 273.1112010-31 | |
| 870606-П | 1,60 | КамАЗ-740.54 | Евро-1 | 273.1112010-20 |
Важно: Данная таблица приведена в справочных целях. Точное значение требуемой толщины шайбы определяется в процессе регулировки на стенде или по результатам замеров старой шайбы и расчета необходимой коррекции.
4. Методика подбора и замены
4.1. Алгоритм подбора новой шайбы
Для точного определения толщины новой регулировочной шайбы используется следующая формула:
Hнов = Hст + (Pфакт - Pном) / K
где:
Hнов – искомая толщина новой шайбы, мм.
Hст – толщина старой (извлеченной) шайбы, мм.
Pфакт – фактическое давление открытия форсунки, полученное при проверке на стенде, МПа (кгс/см²).
Pном – номинальное давление открытия форсунки, указанное в технических условиях на двигатель, МПа (кгс/см²). (Для двигателей 740.10-20 номинальное давление составляет typically 17,5...18,5 МПа (175...185 кгс/см²)).
K – коэффициент изменения давления, зависящий от конструкции форсунки. Для форсунок КамАЗ обычно принимается равным ~3,0...3,5 МПа на 0,1 мм толщины шайбы (или 30...35 кгс/см² на 0,1 мм).
Пример расчета:
Фактическое давление открытия форсунки Pфакт = 16,0 МПа. Номинальное Pном = 18,0 МПа. Толщина извлеченной шайбы Hст = 1,50 мм. Коэффициент K = 3,2 МПа/0,1 мм.
Hнов = 1,50 + (16,0 - 18,0) / (3,2 / 0,1) = 1,50 + (-2,0) / 32 = 1,50 - 0,0625 ≈ 1,44 мм
Требуется установить шайбу толщиной 1,45 мм или, при ее отсутствии, 1,44 мм (номенклатура может варьироваться).
4.2. Процедура замены
Демонтаж форсунки с двигателя.
Разборка форсунки на специализированном стенде с соблюдением правил чистоты.
Извлечение старой регулировочной шайбы.
Тщательное измерение толщины старой шайбы с помощью микрометра с точностью не менее 0,01 мм.
Проверка давления открытия форсунки на стенде (если производится регулировка без предварительного замера).
Расчет толщины новой шайбы по приведенной формуле.
Подбор шайбы из ремонтного комплекта с наиболее близким значением толщины.
Установка новой шайбы, сборка и проверка форсунки на стенде. Давление открытия должно соответствовать номинальному значению.
Монтаж форсунки на двигатель с заменой медных уплотнительных шайб.
5. Заключение
Корректный подбор и установка регулировочных шайб форсунок являются критически важной операцией при техническом обслуживании топливной аппаратуры двигателей КамАЗ. Строгое соблюдение методик расчета и требований к допускам ensures восстановление заводских параметров впрыска, что гарантирует номинальные мощностные и экономические показатели двигателя, а также его ресурс. Использование исключительно сертифицированных комплектующих и контроль на стенде являются обязательными условиями качественного ремонта.
