Трубки отличаются высокой точностью допуска согласно ГОСТ 17380-2001 (ИСО 3419-81). Арматура для соединений трубопроводов изготовляются по ГОСТ 16040-70 (Ниппели), ГОСТ 16046-70 (Гайка накидная). Трубки ТНВД изготовлены согласно ГОСТ 8519-93, что связано не только с тем, что трубопроводы подвержены воздействию значительных механических перегрузок динамического характера, но и с необходимостью строгого дозирования топлива, подаваемого от нагнетательной секции насоса к стендовой форсунке.

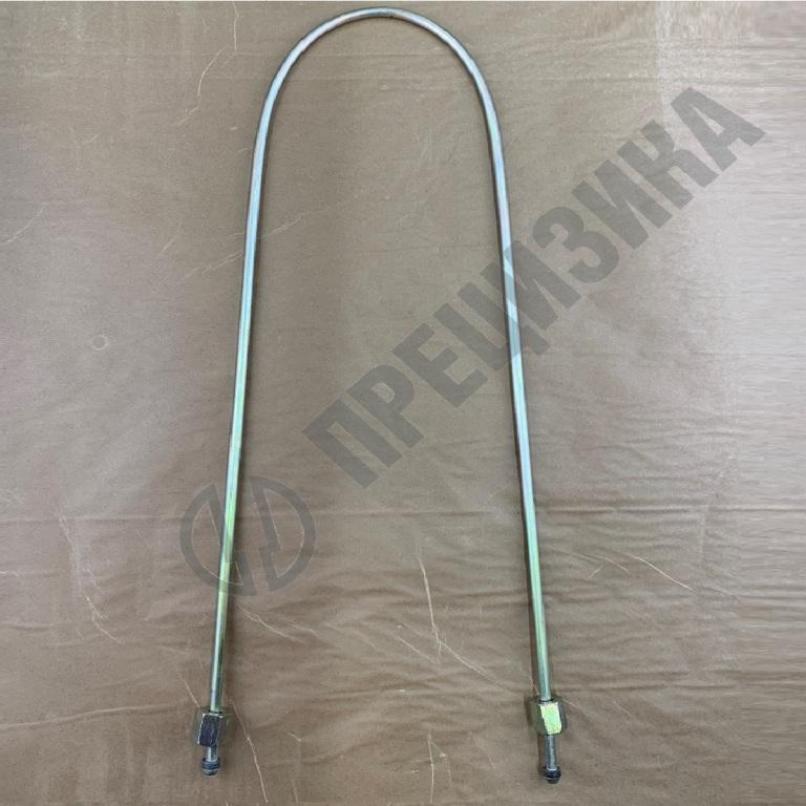

Топливная трубка высокого давления для стенда длина 1400 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
0%
Топливная трубка высокого давления для стенда длина 1400 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
Арт.: стендовая-1400 (14/14)
В наличии: 94 шт
Длина: 1400 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М14х1,5⟷М14х1,5 Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
700 руб. / шт
700 руб.
Топливная трубка высокого давления для стенда длина 785 мм. (прямая). Гайки: М12х1,5⟷М12х1,5
0%
Топливная трубка высокого давления для стенда длина 785 мм. (прямая). Гайки: М12х1,5⟷М12х1,5
Арт.: стендовая-785 (12/12)
В наличии: 54 шт
Длина: 785 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М12х1,5⟷М12х1,5 Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
520 руб. / шт
520 руб.
Топливная трубка высокого давления для стенда длина 785 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
0%
Топливная трубка высокого давления для стенда длина 785 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
Арт.: стендовая-785
В наличии: 47 шт
Длина: 785 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М14х1,5⟷М14х1,5. Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
450 руб. / шт
450 руб.
Топливная трубка высокого давления для стенда длина 1000 мм. (прямая)
хит продаж
рекомендуем
0%
Топливная трубка высокого давления для стенда длина 1000 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
Арт.: стендовая-1000
В наличии: 46 шт
Длина: 1000 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М14х1,5⟷М14х1,5. Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
550 руб. / шт
550 руб.
Топливная трубка высокого давления для стенда длина 1200 мм. (прямая). Гайки: М12х1,5⟷М12х1,5
0%
Топливная трубка высокого давления для стенда длина 1200 мм. (прямая). Гайки: М12х1,5⟷М12х1,5
Арт.: стендовая-1200 (12/12)
В наличии: 32 шт
Длина: 1200 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М12х1,5⟷М12х1,5 Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
600 руб. / шт
600 руб.
Топливная трубка высокого давления для стенда длина 260 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
0%
Топливная трубка высокого давления для стенда длина 260 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
Арт.: стендовая-260
В наличии: 31 шт
Длина: 260 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М14х1,5⟷М14х1,5. Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
350 руб. / шт
350 руб.
Топливная трубка высокого давления для стенда длина 1000 мм. (прямая). Гайки: М12х1,5⟷М12х1,5
0%
Топливная трубка высокого давления для стенда длина 1000 мм. (прямая). Гайки: М12х1,5⟷М12х1,5
Арт.: стендовая-1000 (12/12)
В наличии: 28 шт
Длина: 1000 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М12х1,5⟷М12х1,5 Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
600 руб. / шт
600 руб.

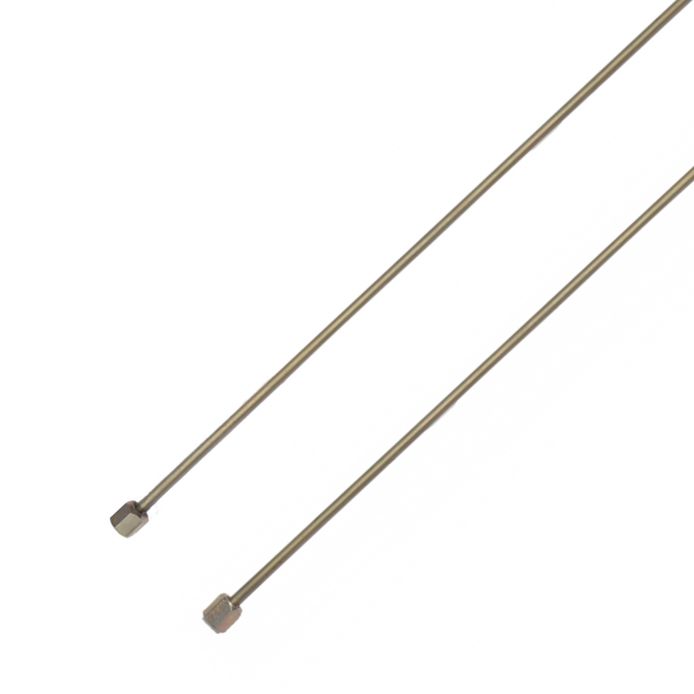

Топливная трубка высокого давления для стенда длина 785 мм. (прямая). Гайки: М12х1,5⟷М14х1,5
0%
Топливная трубка высокого давления для стенда длина 785 мм. (прямая). Гайки: М12х1,5⟷М14х1,5
Арт.: стендовая-785 (12/14)
В наличии: 14 шт
Длина: 785 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М12х1,5⟷М14х1,5 Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
500 руб. / шт
500 руб.

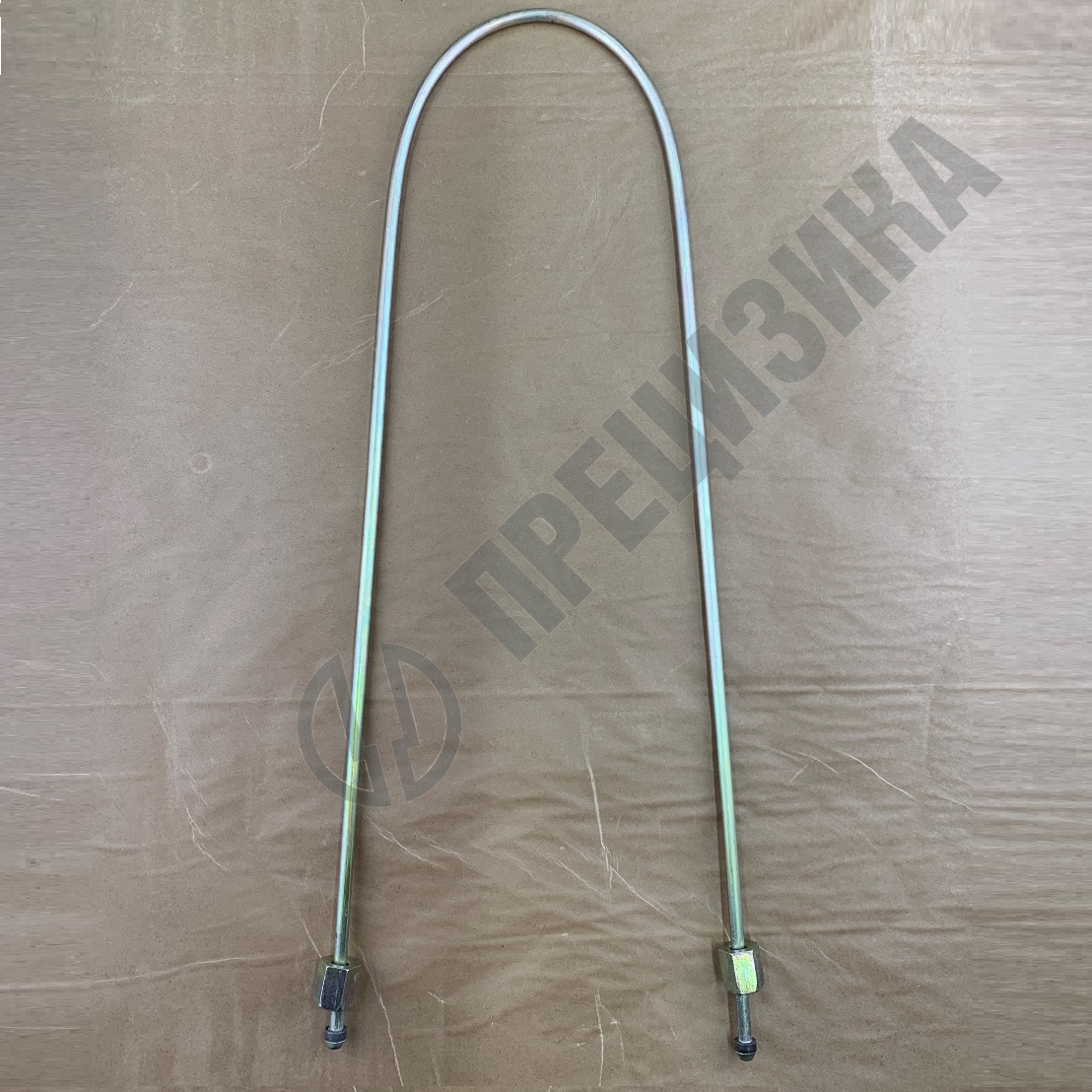

Топливная трубка высокого давления для стенда длина 1200 мм. (прямая)
хит продаж
рекомендуем
0%
Топливная трубка высокого давления для стенда длина 1200 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
Арт.: стендовая-1200
В наличии: 10 шт
Длина: 1200 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М14х1,5⟷М14х1,5 Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
550 руб. / шт
550 руб.

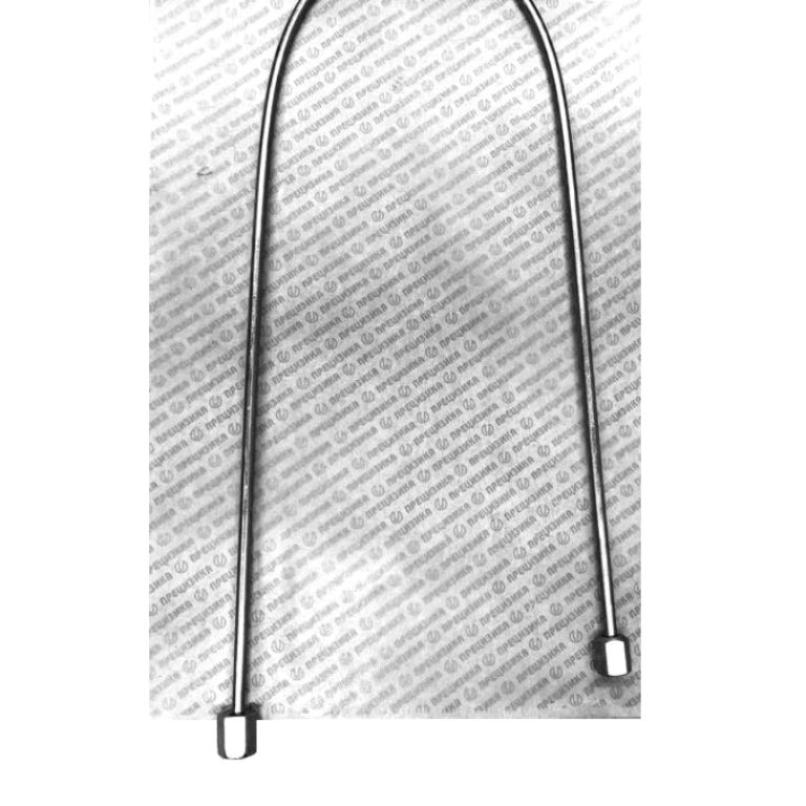

Топливная трубка высокого давления для стенда длина 1000 мм. (прямая). Гайки: М12х1,5⟷М14х1,5
0%
Топливная трубка высокого давления для стенда длина 1000 мм. (прямая). Гайки: М12х1,5⟷М14х1,5
Арт.: стендовая-1000 (12/14)
Под заказ
Длина: 1000 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М12х1,5⟷М14х1,5 Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
550 руб. / шт
550 руб.
Топливная трубка высокого давления для стенда длина 1200 мм. (прямая). Гайки: М12х1,5⟷М14х1,5
0%
Топливная трубка высокого давления для стенда длина 1200 мм. (прямая). Гайки: М12х1,5⟷М14х1,5
Арт.: стендовая-1200 (12/14)
Под заказ
Длина: 1200 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М12х1,5⟷М14х1,5 Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
550 руб. / шт
550 руб.
Топливная трубка высокого давления для стенда длина 618 мм. (прямая)
рекомендуем
0%
Топливная трубка высокого давления для стенда длина 618 мм. (прямая). Гайки: М14х1,5⟷М14х1,5
Арт.: стендовая-618
Под заказ
Длина: 618 мм. Наружный диаметр: 7 мм., Толщина стенки: 2.5 мм., Материал: сталь 20, Стандарт: ГОСТ 8734-75, Гайки: М14х1,5⟷М14х1,5. Применяться на стендах для диагностики и ремонта ТНВД.
Рейтинг:
Цена за 1 шт.
400 руб. / шт
400 руб.

Топливные магистрали высокого давления: стандарты и технология изготовления

Топливопроводы высокого давления — критически важный компонент системы впрыска дизельных двигателей, отвечающий за поддержание стабильного давления топлива в форсунках. Их проектирование и производство подчиняются строгим стандартам, что обусловлено экстремальными динамическими нагрузками и требованием к точности дозировки горючего.

Рабочее давление в таких магистралях достигает 20 МПа и носит пульсирующий характер из-за цикличности впрыска. Это вызывает деформацию трубок («дыхание») и нелинейное движение иглы распылителя, зависящее от волновых процессов давления, а не от геометрических параметров начала подачи (ПНБ).

Ключевые параметры топливопроводов включают:

  • длину;

  • внутренний диаметр;

  • толщину стенки;

  • внутренний объем;

  • материал изготовления.

Особенности нашей продукции:

Автомобильные трубки высокого давления производятся из нелегированной стали марки -20 методом холодного волочения, соответствующего:

  • ГОСТ 8734-75 (холоднодеформированные бесшовные трубы);

  • международным стандартам ISO 8535-1, ISO 0404-1992, ISO 6892-1984.

После формовки изделия проходят отжиг в печах с контролируемой бескислородной атмосферой. Для повышения коррозионной стойкости наносится антикоррозийное масло и цинковое покрытие (ГОСТ 17380-2001 / ISO 3419-81).

Преимущества трубок:

  • высокая точность геометрических параметров;

  • идеальная обработка поверхности;

  • отсутствие окисления на внутренних и внешних стенках после термообработки;

  • минимальная шероховатость внутреннего канала;

  • устойчивость к деформации при гибке и отсутствие трещин при развальцовке.

Соединение магистралей обеспечивается арматурой, соответствующей:

  • ГОСТ 16040-70 (полусферические припайные ниппели);

  • ГОСТ 16046-70 (накидные гайки для полусферических ниппелей).

Наше ключевое направление — изготовление топливных трубок для насосов высокого давления (ТНВД), сочетающих надежность и соответствие международным требованиям.
