Использование регулировочных шайб B27 для форсунок Common Rail DENSO
Регулировочные шайбы типоразмера B27 (артикул FARCO-B27) для восстановления форсунок Common Rail производства DENSO.
1. Введение и Техническая Проблематика
Современные дизельные двигатели, оснащенные системой Common Rail, предъявляют высочайшие требования к точности работы топливной аппаратуры. Форсунки DENSO, являясь высокоточными устройствами, в процессе эксплуатации подвергаются естественному износу механических компонентов. Критически важным параметром является осевой зазор в механизме клапана-управления, непосредственно влияющий на:
Точность дозирования топлива: От этого зависит расход топлива и равномерность работы двигателя.
Факел распыла: Неправильный зазор ухудшает смесеобразование, приводя к неполному сгоранию.
Герметичность запорного клапана: Нарушение герметичности вызывает утечки топлива, падение давления в рампе и "жесткую" работу мотора.
Своевременность и скорость срабатывания: Задержки в открытии/закрытии иглы распылителя нарушают фазы впрыска.
Единственным корректным способом восстановления исходных параметров является замена регулировочной шайбы, расположенной между пружиной и плунжером клапана управления, на калиброванную шайбу расчетной толщины.
2. Детальная Спецификация Регулировочных Шайб FARCO-B27
Назначение: Строго для регулировки осевого зазора в клапанном механизме форсунок Common Rail DENSO ряда моделей.
Материал: Высоколегированная инструментальная сталь, прошедшая термообработку (закалку и отпуск) для достижения максимальной износостойкости и антикоррозионной защиты.
Геометрия: Кольцо плоское с строго нормированными диаметрами.
Внутренний диаметр (d): 21.5 мм
Внешний диаметр (D): 24.3 мм
Толщина: Номенклатура толщин покрывает все возможные потребности при ремонте. Диапазон: от 1.50 мм до 1.72 мм.
Шаг градации: 0.01 мм. Это означает наличие 23 типоразмеров в линейке (например, 1.50, 1.51, 1.52 ... 1.72 мм).

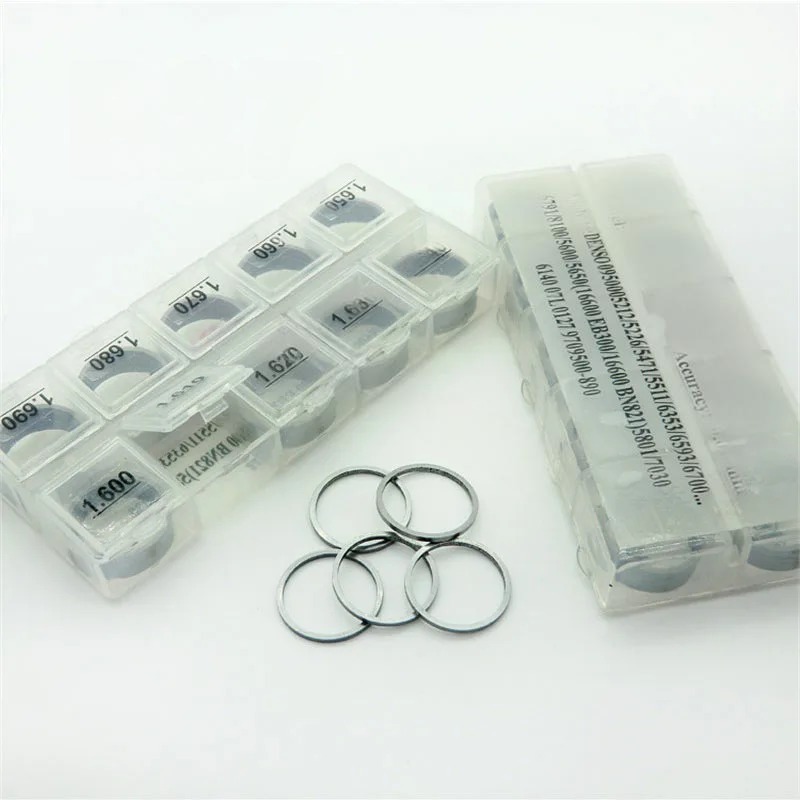

Комплектация: Набор из 230 штук, что позволяет проводить ремонт большого количества форсунок. Стандартная упаковка – пластиковый органайзер с индивидуальными ячейками, промаркированными по толщине, что исключает ошибки при подборе.
3. Углубленная Методика Подбора и Расчетов
Процедура является не эмпирической, а строго расчетной и требует наличия специального мерительного инструмента.
Разборка и Очистка: Форсунка полностью разбирается, все компоненты тщательно очищаются от продуктов износа и нагара.
Измерение Фактического Зазора (A):
Сборка узла клапана управления (корпус, плунжер, пружина) БЕЗ регулировочной шайбы.
С помощью набора щупов или специального калибратора на стенде производится замер образовавшегося осевого зазора. Замер производится в нескольких точках для исключения ошибки.
Полученное значение A (в мм) фиксируется.
Определение Номинального Зазора (S):
Эта величина является константой для конкретной модели форсунки и указывается в технической документации производителя (например, 0.025 мм). Точное значение S необходимо запросить в техническом описании на ремонтный комплект или в базе данных производителя оборудования.
Измерение Толщины Старой Шайбы (V):
Демонтированная шайба зачищается, и ее толщина измеряется с помощью микрометра с точностью до 0.001 мм в нескольких точках для определения средней толщины.
Формула Расчета:
H = V + (A – S)
H – искомая толщина новой шайбы.
V – толщина старой шайбы.
A – измеренный фактический зазор.
S – номинальный зазор.
*Пример: V = 1.60 мм, A = 0.05 мм, S = 0.03 мм. H = 1.60 + (0.05 - 0.03) = 1.62 мм.*
4. Пошаговый Алгоритм Установки
Подготовка: Обеспечить чистоту рабочего места. Использовать чистые перчатки и инструменты для предотвращения загрязнения прецизионных пар.
Демонтаж: С помощью пинцета или магнитного захвата аккуратно извлечь старую шайбу.
Монтаж: Установить новую шайбу расчетной толщины в посадочное гнездо, убедившись, что она легла равномерно по всей плоскости.
Сборка: Произвести окончательную сборку узла клапана и всей форсунки с соблюдением моментов затяжки, указанных в сервисном мануале.
Контроль: Окончательная проверка ОБЯЗАТЕЛЬНА на сертифицированном испытательном стенде (например, Bosch EPS, Titan, Scribner). Проверяются:
Герметичность запорного клапана.
Производительность на различных фазах впрыска.
Характеристика факела распыла.
5. Важные Замечания и Ошибки
Не допускается установка двух и более шайб для достижения нужной толщины.
Запрещается шлифовка или любая другая механическая обработка шайб для изменения их толщины.
Повторное использование старых шайб недопустимо даже при их видимой сохранности.
Ошибка в подборе всего на 0.01 мм может привести к отклонениям в производительности форсунки на 2-4%, что негативно скажется на работе двигателя.
Заключение
Использование регулировочных шайб B27 – это не опция, а обязательная и высокоточная процедура при капитальном ремонте форсунок DENSO. Правильное выполнение данной операции с соблюдением всех методик и последующим стендовым контролем является единственным способом гарантировать восстановление заводских параметров форсунки, что обеспечивает оптимальную мощность, экономичность и экологичность двигателя.
