Установка нового кода IMA для дизельных форсунок Common Rail
Процедура кодирования форсунок Common Rail: Технический протокол и методика выполнения
1. Техническое обоснование необходимости кодирования
Дизельные форсунки систем Common Rail оснащаются индивидуальными идентификационными кодами IMA (Injection Mass Adjustment), которые содержат калибровочные параметры конкретной форсунки. Данные коды представляют собой цифровые идентификаторы, содержащие информацию о:
Коррекции производительности форсунки при различных давлениях
Временных характеристиках открытия и закрытия иглы
Компенсационных параметрах для обеспечения равномерности подачи топлива
Электронный блок управления (ЭБУ) использует эти данные для точного расчета:
Длительности импульса впрыска
Момента начала впрыска
Коррекции дозирования топлива для каждого цилиндра
2. Подготовительные мероприятия
2.1. Необходимое оборудование:
Профессиональный диагностический сканер с поддержкой функций кодирования (Bosch ESI[tronic], Delphi DS, Autocom Pro, Snap-on Modis)
Лицензионное программное обеспечение, соответствующее марке автомобиля
Стационарный стенд для тестирования форсунок (при работе с восстановленными форсунками)
Цифровой мультиметр и осциллограф для проверки цепей управления
2.2. Информационная подготовка:
Получение кодов IMA с корпуса новых форсунок (16- или 20-значный цифровой код)
Идентификация текущих параметров форсунок через диагностическую систему
Документирование исходных значений для последующего сравнения
3. Пошаговая процедура кодирования
3.1. Для новых форсунок:
Подключение диагностического оборудования к разъему OBD II
Идентификация ЭБУ двигателя и выбор соответствующего программного модуля
Переход в меню "Injector Coding" или "Injector Replacement"
Последовательный ввод кодов IMA для каждого цилиндра согласно физической установке форсунок
Подтверждение введенных данных и запись параметров в энергонезависимую память ЭБУ
Выполнение процедуры адаптации нулевой подачи топлива (при необходимости)
3.2. Для восстановленных форсунок:

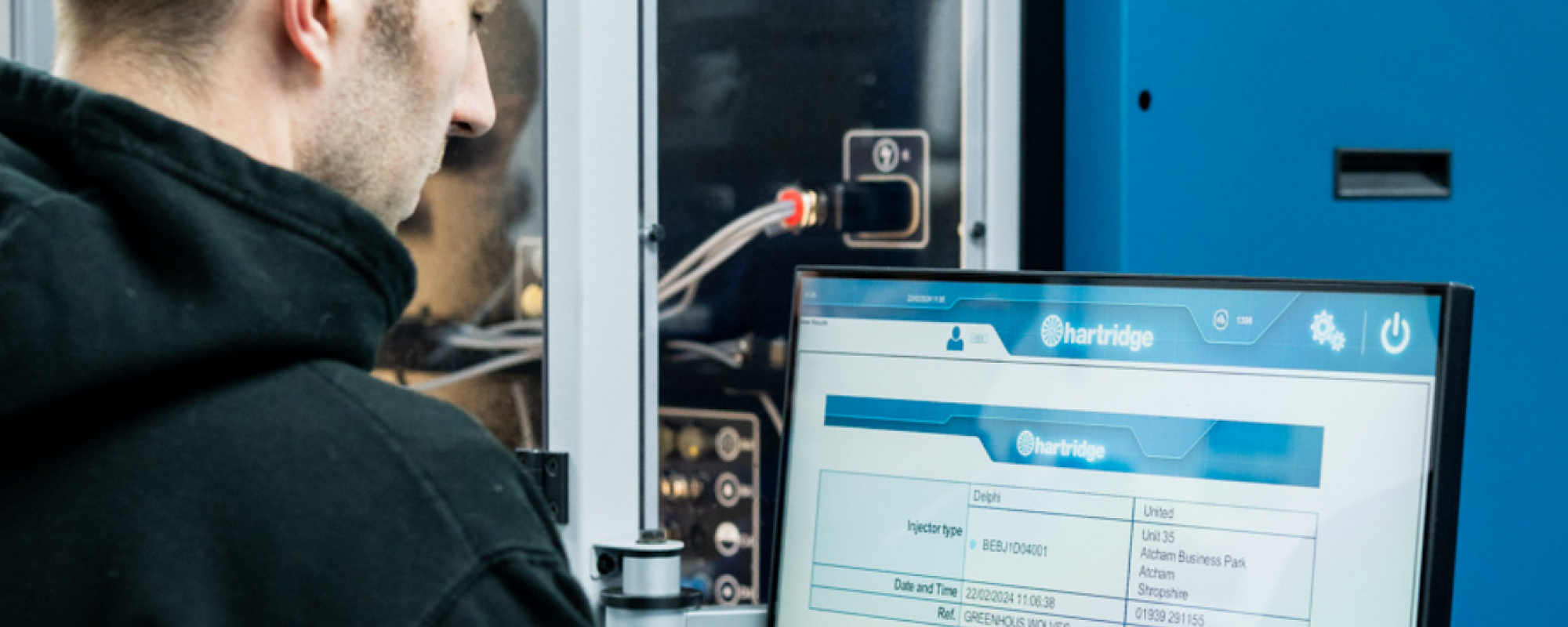

Тестирование форсунок на калибровочном стенде для определения новых параметров
Генерация нового кода IMA на основе фактических характеристик форсунки
Ввод сгенерированных кодов через диагностическую систему
Проверка равномерности работы цилиндров с помощью функции "Smooth Running Control"
4. Технологические особенности различных систем
4.1. Системы Bosch EDC:
Используют 16-значные коды формата C2i
Требуют обязательной калибровки после замены
Предусматривают адаптацию параметров коррекции в процессе эксплуатации
4.2. Системы Delphi DCR:
Применяют 20-значные коды формата C3i
Включают расширенные параметры коррекции
Требуют дополнительной проверки давления в рампе после кодирования
4.3. Системы Denso:
Используют коды из 10 символов
Предусматривают двухэтапную процедуру программирования
Требуют проверки параметров впрыска через диагностический сканер
5. Валидация и проверка результатов
После выполнения кодирования необходимо провести:
Контроль правильности ввода кодов через диагностическую систему
Проверку кодов неисправностей на наличие ошибок, связанных с системой впрыска
Тест-драйв с мониторингом параметров:
Равномерность работы цилиндров
Коррекции топливоподачи
Давление в топливной рампе
Проверку на отсутствие дымления и посторонних шумов
6. Документирование выполненных работ
В протоколе обслуживания должны быть зафиксированы:
Исходные и новые коды IMA для каждой форсунки
Показания коррекций до и после выполнения работ
Версия используемого программного обеспечения
Результаты тест-драйва и контрольных проверок
7. Технические требования безопасности
Работы должны выполняться при выключенном зажигании
Запрещается отсоединять разъемы форсунок при работающем двигателе
Не допускается использование нелицензионного программного обеспечения
Обязательна проверка герметичности топливной системы после завершения работ
Процедура кодирования форсунок Common Rail требует профессионального подхода и должна выполняться квалифицированным персоналом с использованием специализированного оборудования. Неправильное кодирование может привести к нарушению работы двигателя, повышенному расходу топлива и выходу из строя элементов системы впрыска.
