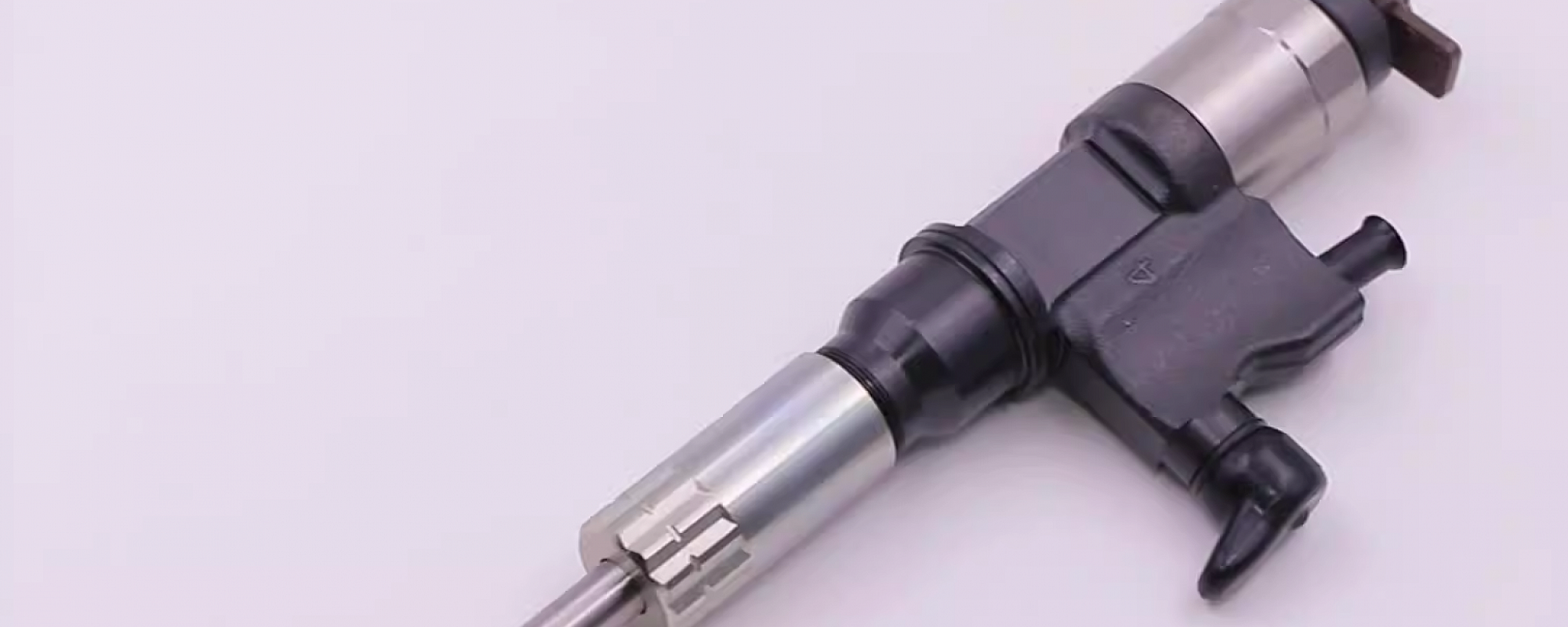

Описание и руководство по ремонту форсунок Zexel с двумя пружинами

Техническое описание и руководство по ремонту форсунок Zexel с двумя пружинами

1. Техническое описание и принцип работы
1.1 Конструктивные особенности
Форсунки Zexel с двумя пружинами (также известные как двухстадийные форсунки) представляют собой сложные гидромеханические устройства с последовательным открытием, широко используемые в дизельных двигателях коммерческого транспорта и специальной техники. Эти форсунки обеспечивают высокую точность впрыска топлива и стабильность характеристик работы двигателя в различных режимах.

• Корпусная группа: Включает корпус форсунки, направляющие втулки и опорные поверхности для пружин, изготовленные из высокопрочной стали, способной выдерживать экстремальные температуры и давления. Прецизионная обработка этих компонентов обеспечивает стабильную работу при давлениях впрыска свыше 400 кг/см².

• Игловая система: Состоит из запорной иглы с двумя рабочими поясками разного диаметра, что является ключевым элементом, реализующим принцип двухстадийного впрыска. Точная пригонка между иглой и распылителем обеспечивает необходимую герметичность при минимальном трении при движении.

• Пружинный механизм: Содержит две встречно расположенные пружины с разными характеристиками жесткости. Первая (более мягкая) пружина предназначена для подачи малой дозы топлива на холостом ходу и малых нагрузках, а вторая (более жесткая) пружина активируется при повышенных нагрузках, увеличивая объем впрыскиваемого топлива.

• Регулировочные элементы: Набор калиброванных шайб для точной регулировки давления срабатывания каждой стадии, а также регулировочные штифты, позволяющие изменять характеристику перехода между стадиями впрыска. В обсуждениях на форумах подчеркивается, что длина этих штифтов критически влияет на параметры давления.

1.2 Принцип двухстадийного впрыска
Принципиальное отличие форсунок с двумя пружинами от классических заключается в последовательном открытии иглы, что обеспечивает более плавную подачу топлива и оптимизирует процесс сгорания в цилиндре.

• Первая стадия (предварительный впрыск): Начинается при достижении давления 190-220 кг/см². Игла поднимается всего на 0,03-0,05 мм (предварительный ход), обеспечивая подачу 10-15% топлива от общей дозы. Длительность этой фазы составляет 1,5-2,5 мс. Этот предварительный впрыск снижает шумность двигателя и улучшает характеристики холодного пуска.

• Фаза перехода: Происходит при давлении 240-280 кг/см² и длится 0,3-0,8 мс. В этот момент игла преодолевает сопротивление первой пружины и начинает давить на вторую пружину. Специальная геометрия канавки на игле глубиной около 0,04 мм определяет высоту подъема для предварительного впрыска.

• Вторая стадия (основной впрыск): Полное открытие иглы на 0,15-0,25 мм происходит при давлении срабатывания 300-380 кг/см². Эта стадия обеспечивает подачу основной дозы топлива (85-90%). Давление на этой стадии, согласно спецификациям производителя, может достигать 420 кг/см², о чем упоминается в сообщениях на форумах.

Эта двухстадийная система обеспечивает оптимальное сгорание топлива, снижая токсичность отработавших газов и улучшая топливную экономичность двигателя во всем диапазоне рабочих режимов.

2. Диагностическое оборудование
2.1 Основные средства контроля
Для предварительной диагностики и регулировки форсунок Zexel с двумя пружинами используется набор базового оборудования, позволяющего оценить общее техническое состояние и выявить очевидные дефекты.

• Простые стенды-«качалки» (ручные насосы) позволяют проверить давление открытия первой стадии и оценить качество распыла. Как отмечается на форумах, первую стадию можно отрегулировать на таком оборудовании, но для проверки второй стадии требуется более сложное оборудование.

• Манометры высокого давления с классом точности не ниже 0,4 необходимы для точного измерения давления на обеих стадиях впрыска. Использование неоткалиброванных приборов может привести к некорректной регулировке и проблемам в работе двигателя.

• Контрольные расходомеры измеряют производительность форсунок в различных режимах работы. Равномерность производительности между всеми форсунками двигателя должна быть в пределах ±3%.

2.2 Специализированное оборудование
Полная диагностика и точная регулировка двухпружинных форсунок требуют специализированного оборудования, способного имитировать реальные условия работы и измерять параметры обеих стадий впрыска.

• EPS200/205 – специализированные приборы для тестирования второй стадии. Как отмечается на форумах, эти устройства позволяют специализированно тестировать вторую стадию и проверять герметичность распылителя. Эти тестеры позволяют проверить давление второй стадии без использования «стандартной пружинной опоры», упоминаемой в ранних руководствах по ремонту.

• Testmaster с модулем Stagemaster – профессиональные диагностические системы, позволяющие измерять давление и расход на обеих стадиях, строить характеристику перехода между стадиями и анализировать форму импульса впрыска.

• Hartridge Two Stage Master – автоматизированные стенды для одновременной проверки 4-6 форсунок с автоматическим построением характеристик и сравнением с эталонными параметрами из базы данных.

• Ультразвуковые ванны – используются для тщательной очистки компонентов форсунки перед диагностикой и ремонтом. Как отмечают профессиональные мастерские, предварительная очистка в ультразвуковой ванне является обязательным этапом перед точной диагностикой.

Современное диагностическое оборудование обычно оснащено системами электронной обработки данных, позволяющими сравнивать полученные параметры с эталонными значениями и формировать подробные отчеты о тестировании.

3. Технология ремонта
3.1 Разборка и сборка
Процесс разборки форсунок Zexel с двумя пружинами требует строгого соблюдения технологии для предотвращения повреждения прецизионных компонентов.

• Внешняя очистка: Ультразвуковая ванна с моющим раствором. Специализированные СТО отмечают, что тщательная очистка нижней части форсунки от нагара в ультразвуковой ванне является обязательной процедурой перед диагностикой и ремонтом.

• Ослабление гайки распылителя: Момент затяжки 40-50 Н·м. После длительной эксплуатации гайка распылителя может «прикипеть», что требует применения специальных инструментов во избежание повреждения корпуса форсунки.

• Извлечение распылителя и иглы: Эти компоненты требуют аккуратного обращения. Рекомендуется маркировать детали для сохранения ориентации, так как их взаимное положение влияет на работу форсунки после сборки.

• Аккуратное удаление старых уплотнений: Поврежденные уплотнения – частая причина подтекания топлива. При замене необходимо использовать только сертифицированные запасные части.

• Разборка пружинной камеры с маркировкой компонентов: При разборке блока пружин важно запомнить ориентацию и расположение всех компонентов – пружин, шайб, штифтов – для их правильной установки при сборке.

3.2 Дефектовка компонентов
После разборки проводится тщательный осмотр всех компонентов для выявления износа и повреждений.

• Критический износ распылителя: Царапины на направляющей поверхности более 0,5 мкм, увеличенный зазор между иглой и корпусом распылителя. Как показывает практика, при значительном износе необходима замена комплекта распылителя.

• Износ иглы: Радиальный зазор свыше 2-3 мкм. Износ приводит к неправильной работе форсунки, подтеканию топлива и неравномерности распыла.

• Износ пружин: Снижение усилия на 10% от номинального. Ослабевшие пружины не обеспечивают необходимого сопротивления давлению топлива, нарушая характеристику впрыска.

• Износ корпуса: Овальность посадочных поверхностей более 0,01 мм. Такой износ нарушает соосность компонентов, что приводит к ускоренному износу и неправильной работе.

Особое внимание следует уделить проверке контактных поверхностей распылителя и корпуса форсунки, так как их повреждение приводит к потере герметичности.

3.3 Замена распылителя
При замене распылителей важно учитывать, что Zexel рекомендует использовать комплекты для ремонта распылителя в сборе, а не только сами распылители.

• Маркировка и идентификация: Основной номер, например, DLLA157SM054, может иметь модификации (671, 469, 328) с разной геометрией. Как показывают случаи, распылители с одинаковым номером, но разной дополнительной маркировкой могут иметь разное количество отверстий (4 или 5) и разный диаметр, что естественно влияет на работу двигателя.

• Количество отверстий: 6-8 шт. диаметром 0,12-0,18 мм. При замене необходимо обеспечить полное соответствие нового распылителя старому не только по маркировке, но и по геометрическим параметрам.

• Процедура замены: Подбор распылителя по полному коду, притирка иглы к распылителю (при необходимости), контроль осевого перемещения 0,03-0,08 мм, проверка герметичности под давлением.

Участники форумов подчеркивают важность использования оригинальных распылителей или качественных аналогов, так как некорректная геометрия запорного конуса или отличия в высоте подъема иглы приводят к неправильной работе форсунки и проблемам с двигателем.

4. Регулировка параметров
4.1 Регулировка первой стадии
Регулировка первой стадии является базовой процедурой при ремонте форсунок Zexel с двумя пружинами.

• Методика: Установка регулировочных шайб толщиной 1,5-3,0 мм, контроль давления начала подъема иглы. Регулировка осуществляется изменением предварительного натяга мягкой пружины.

• Корректировка толщиной шайб: Увеличение толщины на 0,1 мм повышает давление на 15-20 кг/см². Допуск по давлению между форсунками составляет ±5 кг/см².

• Средства контроля: Можно использовать обычную «качалку» (ручной стенд для проверки давления), что подтверждают участники форумов: «Первое давление выставляется на простой качалке».

При регулировке важно добиться равномерности параметров на всех форсунках двигателя, так как это обеспечивает стабильную работу двигателя и предотвращает вибрации.

4.2 Регулировка второй стадии
Регулировка второй стадии более сложна и требует специализированного оборудования и более глубоких знаний.

• Стандартная методика: Проверка давления полного открытия, замена регулировочных элементов при необходимости, контроль плавности перехода между стадиями. Как отмечают участники форумов, для полной регулировки второй стадии требуется специальная «стандартная пружинная опора» или современные аналоги, такие как EPS200/205.

• Расширенная методика: Измерение хода иглы между стадиями, регулировка предварительного подъема, балансировка форсунок по производительности. Некоторые мастера разрабатывают собственные методы, например, использование тонкой шайбы толщиной 0,04-0,05 мм, помещаемой в канавку «грибка» для регулировки второй стадии.

• Параметры давления: Давление срабатывания второй стадии обычно находится в диапазоне 300-380 кг/см², но, по некоторым данным, может достигать 420 кг/см² для отдельных моделей двигателей.

В форумных обсуждениях подчеркивается, что все три регулируемых параметра важны на разных этапах работы двигателя, и пренебрежение регулировкой второй стадии приводит к неоптимальной работе двигателя.

4.3 Критические параметры
При регулировке форсунок Zexel с двумя пружинами необходимо обеспечить соответствие нескольким критическим параметрам, определяющим их работоспособность.

• Давление открытия:

  • Первая стадия: 190-220 кг/см²

  • Вторая стадия: 300-380 кг/см²

  • Разброс между форсунками: не более 20 кг/см²

• Производительность:

  • Первая стадия: 8-12 см³/мин

  • Вторая стадия: 85-110 см³/мин

  • Равномерность: ±3% между форсунками

• Параметры движения иглы:

  • Предварительный ход: 0,03-0,05 мм

  • Полный ход: 0,15-0,25 мм

Отклонение от этих параметров приводит к ухудшению рабочих характеристик двигателя, увеличению расхода топлива и повышению токсичности отработавших газов.

5. Сборка и контроль качества
5.1 Процедура сборки
Сборка форсунок Zexel с двумя пружинами после ремонта и регулировки должна проводиться в строгой последовательности с контролем всех ключевых операций.

• Установка новых уплотнений – использование оригинальных или сертифицированных аналогов обеспечивает герметичность топливной системы.

• Установка распылителя с моментом затяжки 55-60 Н·м – превышение момента может привести к деформации компонентов и неправильной работе форсунки.

• Установка пружин с ориентацией – правильное взаимное расположение пружин и опорных шайб обеспечивает стабильность характеристик в процессе эксплуатации.

• Регулировка предварительного натяга – выполняется в соответствии с техническими требованиями для конкретной модели форсунки.

• Затяжка корпусных компонентов с контролем момента – использование калиброванного инструмента обязательно.

Участники форумов подчеркивают особую важность правильной сборки после регулировки, так как даже незначительные отклонения могут ухудшить работу форсунки.

5.2 Контрольные операции
После сборки проводится комплекс контрольных операций для обеспечения качества ремонта и регулировки.

• Контроль герметичности:

  • Проверка на 150 кг/см²: утечка не более 1 капли/мин

  • Контроль на 50 кг/см² ниже давления открытия

• Качество распыла:

  • Форма факела: равномерный конус

  • Отсутствие подтеканий и неравномерности

  • Резкое начало и окончание впрыска

• Проверка производительности на разных режимах работы с сопоставлением параметров всех форсунок комплекта.

Профессиональные сервисные станции проводят комплексные испытания на специализированных стендах, проверяя все ключевые параметры форсунок в различных режимах работы.

6. Типовые неисправности и решения
6.1 Проблемы с давлением
Неисправности, связанные с отклонением от нормальных параметров давления, являются наиболее распространенной проблемой форсунок Zexel с двумя пружинами.

• Низкое давление первой стадии:

  • Причины: износ пружины, некорректная регулировка, износ регулировочных шайб

  • Решение: замена пружины, коррекция шайб, при значительном износе – замена компонентов

• Нестабильный переход между стадиями:

  • Причины: износ иглы, загрязнение каналов, усталость пружин

  • Решение: замена распылителя, промывка, полная пересборка

Участники форумов описывают случаи, когда после замены распылителя давление самопроизвольн
