Организация участка по ремонту топливной аппаратуры

Введение: философия современного ремонтного предприятия

Организация специализированного участка по ремонту топливной аппаратуры представляет собой сложную инженерно-технологическую и бизнес-задачу, требующую глубокого понимания фундаментальных различий между современными и устаревшими системами. Дивергенция между ремонтом электронно-управляемой системы Common Rail и классической механической аппаратуры стандартов Евро 0–2 настолько существенна, что эти направления часто требуют создания фактически двух различных технологических цехов с уникальным оборудованием, квалификацией персонала и подходами к качеству.

Фундаментальные различия систем:

Механическая топливная аппаратура (Евро 0–2): мир механики и гидравлики

Принцип работы механических систем основан на жесткой связи и механическом управлении. Топливный насос высокого давления (ТНВД) не только создает высокое давление, но и самостоятельно распределяет топливо по цилиндрам в строго определенные моменты времени. Момент и количество впрыска определяются исключительно механическими компонентами — центробежной муфтой, кулачковым валом, механическим регулятором оборотов.

Ключевые технологические особенности включают рабочее давление от 300 до 1300 бар, механическое или гидромеханическое управление, отсутствие или минимальную обратную связь для коррекции параметров. Задачи ремонта сводятся преимущественно к восстановлению геометрии пар трения, точной регулировке моментов и количества впрыска, замене изношенных механических частей.

Система Common Rail (Евро 3 и выше): электронно-прецизионный подход

Принцип работы Common Rail кардинально отличается — это система с гибкой связью и электронным управлением, где процессы создания давления и впрыска топлива разделены. ТНВД отвечает только за нагнетание топлива в общую магистраль — аккумулятор высокого давления (рейку). Электронный блок управления (ЭБУ) через электромагнитные или пьезоэлектрические клапаны управляет форсунками, определяя точный момент, длительность и возможность многофазного впрыска.

Технологические отличия проявляются в исключительно высоком рабочем давлении — от 1600 до 2500 и более бар, полностью электронном цифровом управлении, комплексной системе обратной связи с использованием данных десятков датчиков. Задачи ремонта включают диагностику и замену электронных компонентов, обеспечение герметичности при сверхвысоком давлении, калибровку и программирование форсунок, работу с прецизионными допусками до 1 микрона.

Организация участка ремонта механической аппаратуры

Технологическое оснащение "механо-гидравлического" цеха

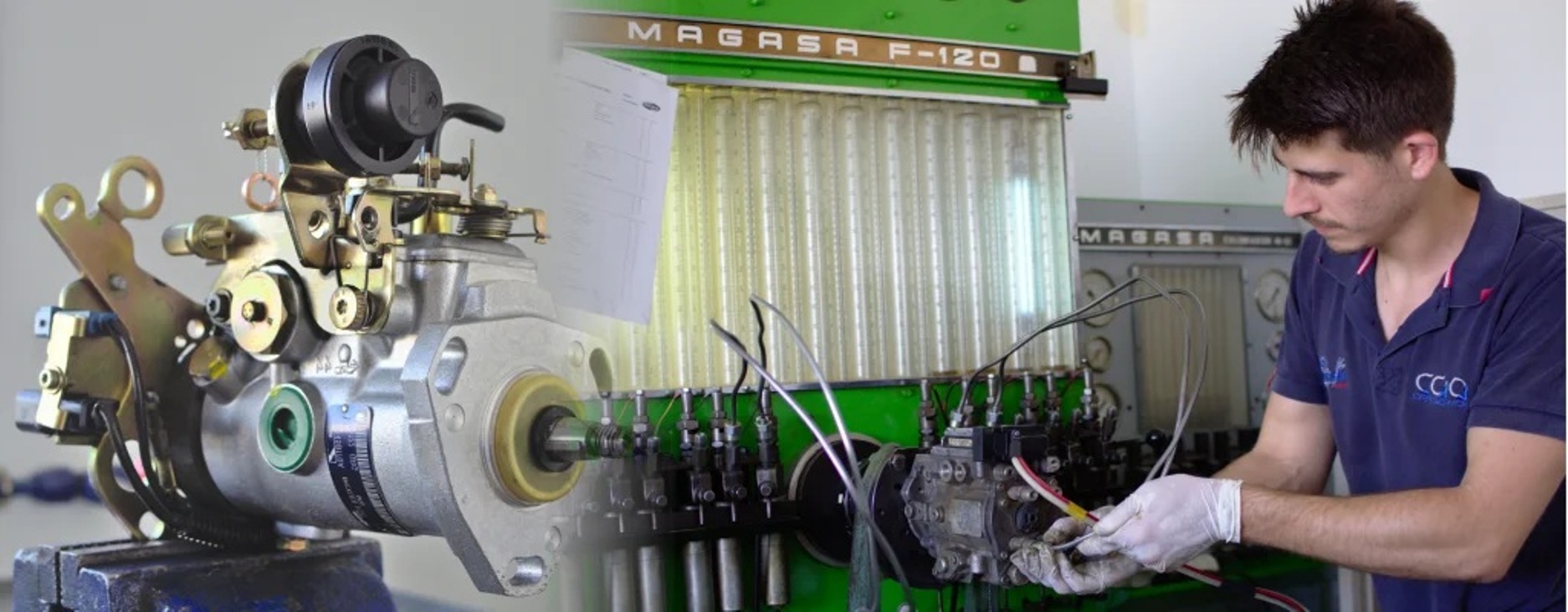

Стенд для испытания и регулировки ТНВД представляет собой сердце участка. Его назначение — проверка производительности насоса по секциям, давления подъема иглы распылителя, угла опережения впрыска, работы регулятора оборотов. Типовое оборудование включает стенды СДТА-2М, СД-6-6, Testmaster — классические гидравлические установки, оснащенные системой подкачки топлива, мерными колбами для замера производительности, приводами для вращения вала ТНВД и набором контрольных форсунок с известным давлением начала впрыска.

Стенд для проверки и регулировки форсунок — менее сложное, но критически важное оборудование. Механические стенды типа КПИ-1607 позволяют проверять давление начала впрыска, качество распыла и герметичность запорной иглы. Ремонт чаще всего сводится к замене распылителя и подгонке давления с помощью регулировочных шайб.

Оборудование для разборки-сборки включает специализированные тиски, съемники, инструменты для демонтажа муфт опережения впрыска. Универсальный стенд СДМ-12-03-22 позволяет выполнять разборку и сборку различных моделей ТНВД с минимальным риском повреждения компонентов.

Технологические процессы и компетенции

Ключевые технологические операции на участке механической аппаратуры включают замену прецизионных пар (плунжерных пар, клапанов, распылителей), механическую настройку регулятора и муфты опережения впрыска на стенде, ультразвуковую очистку деталей, проточку и притирку посадочных поверхностей.

Требования к персоналу: механик должен обладать развитым "чувством металла", пониманием гидравлических процессов, терпением и внимательностью для выполнения многочисленных регулировок. Роль мастера можно охарактеризовать как "слесарь-регулировщик высшей квалификации".

Организация участка ремонта Common Rail

Оснащение "электронно-прецизионного" центра

Диагностический сканер и осциллограф — инструменты первичной диагностики, позволяющие проводить анализ на автомобиле без демонтажа компонентов. С их помощью осуществляется считывание кодов неисправностей, анализ данных в реальном времени (давление в рампе, корректировки топливоподачи), проведение тестов форсунок на баланс производительности.

Многофункциональный стенд для испытания форсунок Common Rail — высокотехнологичный компьютеризированный комплекс, имитирующий рабочие условия на двигателе. Оборудование MAKTEST, Hartridge, Fueltech создает стабильное высокое давление до 2500 бар, проводит расходную характеристику, проверяет герметичность по обратной и уплотнительной магистралям, осуществляет гидравлическую и электрическую проверку соленоидов и пьезоэлементов. Современные стенды строят графики в реальном времени, анализируя форму волны управления и давление в линии, а также позволяют калибровать и программировать форсунки.

Стенд для испытания ТНВД Common Rail — компьютеризированная система для проверки производительности и создаваемого давления, диагностики клапана регулировки давления, оценки износа плунжерных пар. Измерения производятся на разных оборотах и при различном противодавлении.

Роботизированный комплекс для сборки/разборки обеспечивает соблюдение сверхжестких допусков и моментов затяжки, исключая человеческий фактор. Специальные станки предназначены для запрессовки направляющих втулок, притирки шаровых опор форсунок, калибровки пьезоэлементов. Процесс замены сопла в форсунке Common Rail представляет собой не просто свинчивание, а технологическую операцию с контролем момента и угла затяжки с помощью прецизионного динамометрического инструмента.

Критические технологические процессы

Технологии ремонта Common Rail включают замену и калибровку электронных компонентов (соленоидов, пьезоэлементов, клапанов), замену прецизионных компонентов (направляющих втулок, клапанов, распылителей), программирование и адаптацию с внесением калибровочных кодов в ЭБУ после замены форсунок, контроль геометрии с проверкой биений и износа валов ТНВД.

Сравнительный анализ подходов к организации

Ремонт механической аппаратуры основана на механо-гидравлической регулировке, тогда как для Common Rail требуется электронно-прецизионная диагностика и замена компонентов. Основное оборудование для механики — гидравлические стенды, для Common Rail — компьютеризированные диагностические комплексы.

Ключевой процесс для механических систем — регулировка производительности и углов впрыска, для Common Rail — снятие расходной характеристики и калибровка электронных компонентов. Роль механика трансформируется от слесаря-регулировщика к инженеру-диагносту и оператору сложного оборудования.

Точность измерений различается кардинально: для механики допустима погрешность в 2-3%, для Common Rail требуется точность 0,5-1%. Работа с электроникой для механики минимальна или отсутствует, для Common Rail становится ключевым аспектом деятельности.

Требования к чистоте помещений для Common Rail носят критический характер, часто требуя организации "чистых комнат" с системой фильтрации воздуха и поддержанием избыточного давления. Стоимость оснащения участка механической аппаратуры относительно низкая — от 500 тысяч рублей, тогда как организация участка Common Rail требует инвестиций от 2-3 миллионов рублей и выше.

Практические аспекты организации рабочего пространства

Зонирование и планировка

Эффективная организация участка требует четкого физического разделения зон для работы с механической аппаратурой и системами Common Rail. Каждая зона должна иметь:

• Выделенные рабочие столы с немаркими поверхностями

• Индивидуальные системы хранения инструмента и оснастки

• Раздельные системы вентиляции и освещения

• Специализированные места для хранения запасных частей

Для участка Common Rail обязательна организация зоны сборки/разборки с повышенными требованиями к чистоте — так называемой "чистой зоны" с приточной вентиляцией и фильтрацией воздуха класса не ниже EU7.

Обеспечение технологической дисциплины

Каждый участок должен быть оснащен системой документооборота, включающей:

• Технологические карты на ремонт каждого типа аппаратуры

• Бланки дефектовки и протоколы испытаний

• Инструкции по эксплуатации оборудования

• Журналы контроля качества и периодической поверки оборудования

Персонал и обучение

Требования к квалификации персонала для двух направлений существенно различаются. Для механической аппаратуры необходим мастер с опытом работы, "чувством металла", пониманием гидравлических процессов и терпением для выполнения многочисленных регулировок. Для Common Rail требуется инженер с знаниями в области электроники, умением работать со сложным программным обеспечением, пониманием принципов цифрового управления двигателем.

Система обучения должна включать:

• Регулярное обучение у производителей оборудования

• Участие в технических семинарах и вебинарах

• Внутреннюю аттестацию и сертификацию

• Обмен опытом между сотрудниками разных направлений

Экономические аспекты и бизнес-модель

Организация универсального участка, способного качественно обслуживать как Common Rail, так и механическую аппаратуру, требует значительных инвестиций и грамотного бизнес-планирования.

При формировании бизнес-модели необходимо четко определить целевую аудиторию. Ремонт Common Rail ориентирован на рынок современных коммерческих и легковых автомобилей, требует постоянных инвестиций в новое оборудование и обучение, но обеспечивает высокую маржинальность. Ремонт механики работает с устаревающим, но все еще обширным парком техники (старые грузовики, сельхозтехника, дизельные генераторы), где конкуренция ниже, но и маржинальность со временем снижается.

Эффективная бизнес-модель может включать:

• Специализацию на одном из направлений с постепенным расширением

• Создание двух независимых profit-центров в рамках одного предприятия

• Развитие партнерских отношений со станциями технического обслуживания

• Организацию выездной диагностики и сервисного обслуживания

Заключение: стратегические перспективы

Организация участка по ремонту топливной аппаратуры — это сложный технологический проект, требующий глубокого понимания как технических аспектов, так и бизнес-процессов. Успешная реализация проекта возможна только при условии комплексного подхода, включающего правильный выбор технологического направления, инвестиции в современное оборудование, подготовку квалифицированного персонала и разработку эффективной системы контроля качества.

Перспективы развития участка связаны с постоянным отслеживанием технологических тенденций в области топливных систем, готовностью к инвестициям в новое оборудование и обучение персонала. Своевременная адаптация к изменяющимся требованиям рынка позволит участку не только сохранять конкурентоспособность, но и формировать новые стандарты качества в области ремонта топливной аппаратуры.
