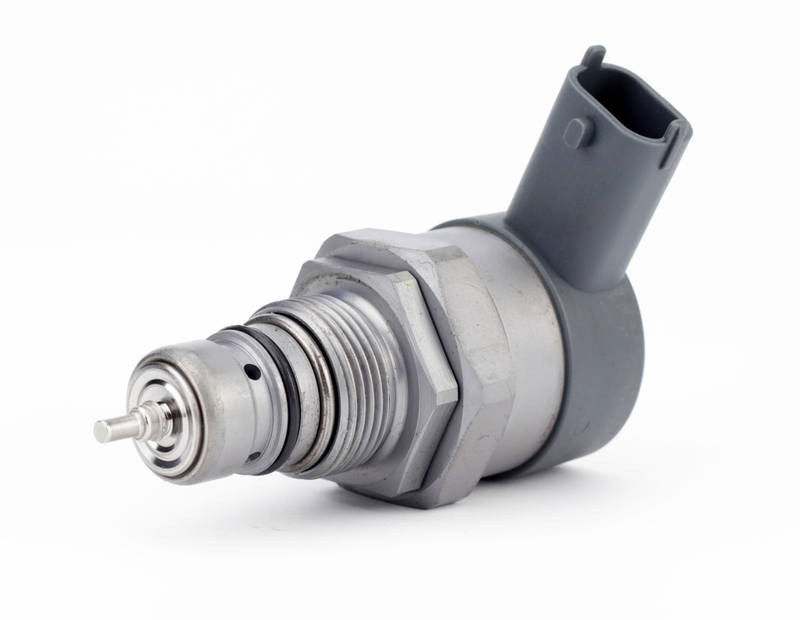

Регулирующий клапан давления топлива (DRV) в системе Common Rail
Регулирующий клапан давления топлива (DRV) в системе Common Rail: назначение, принцип работы, диагностика и замена
Аннотация
В настоящем обзоре рассматриваются ключевые аспекты, связанные с функционированием регулирующего клапана давления топлива (DRV) в современных дизельных системах питания Common Rail. Анализируются его конструктивное исполнение, принцип действия, методы диагностики и процедура замены. Материал предназначен для инженерно-технических специалистов в области сервисного обслуживания и ремонта автомобильной техники.
1. Введение
Система впрыска Common Rail является стандартом для современных дизельных двигателей, обеспечивая высокую топливную экономичность, мощность и соответствие экологическим нормативам. Критически важным компонентом данной системы, отвечающим за стабильность её работы, выступает регулирующий клапан давления топлива (Druckregelventil, DRV). Корректная работа этого элемента напрямую влияет на давление в топливной рампе, а следовательно, на эффективность сгорания топлива и общие эксплуатационные характеристики силового агрегата.
2. Назначение и конструктивное исполнение
Регулирующий клапан DRV представляет собой электромагнитный исполнительный механизм, основной функцией которого является точное дозирование количества топлива, поступающего из насоса высокого давления (ТНВД) в топливную рампу. Путем управления потоком топлива клапан обеспечивает поддержание заданного электронным блоком управления (ЭБУ) двигателя давления в рампе.
Конструктивно клапан может быть расположен в двух точках:
На корпусе топливного насоса высокого давления (наиболее распространенная схема, характерная для продукции производителя Bosch).
Непосредственно на топливной рампе (менее распространенный вариант, при котором клапан выполняет смежную функцию датчика-регулятора).
Управление клапаном осуществляется ЭБУ двигателя не посредством постоянного напряжения, а с применением широтно-импульсной модуляции (ШИМ). Рабочая частота управляющих сигналов составляет приблизительно 1000 Гц, что позволяет реализовать плавное и точное позиционирование запорного элемента клапана.
3. Принцип функционирования
Принцип работы клапана DRV основан на изменении проходного сечения для топлива в ответ на команды от ЭБУ.
Исходное состояние (клапан не находится под напряжением): В отсутствие управляющего ШИМ-сигнала клапан поддерживается в открытом положении. В этом состоянии через него сбрасывается минимально необходимое количество топлива, что соответствует режиму низкого давления в системе.
Режим управления (подача ШИМ-сигнала): При получении сигнала от ЭБУ электромагнитный привод клапана приводит к его частичному или полному закрытию. Это ограничивает обратный поток топлива, тем самым увеличивая его количество, остающееся в контуре ТНВД и рампы. В результате давление в топливной рампе возрастает до требуемого в данных условиях эксплуатации уровня.
Данный алгоритм обеспечивает гибкое и динамичное регулирование давления топлива в соответствии с текущей нагрузкой на двигатель, его оборотами и другими параметрами.
4. Методы диагностики неисправностей
Выявление неисправности клапана DRV производится комплексно с использованием нескольких методов.
4.1. Компьютерная диагностика
Первичным этапом является проведение компьютерной диагностики с использованием специализированного сканера. В процессе диагностики осуществляется мониторинг следующих параметров:
Сравнение фактического давления в рампе с заданным ЭБУ значением. Стабильно работающая система характеризуется расхождением этих показателей не более чем на 50–100 бар.
Наличие нестабильности давления на холостом ходу, а также его резкое падение или повышение при увеличении нагрузки (нажатии на педаль акселератора) с высокой вероятностью указывает на неспособность регулятора удерживать требуемое давление.
4.2. Электрическая проверка
Для проверки целостности электрической цепи клапана используется мультиметр. Процедура включает:
Отключение электрического разъема (фишки) клапана.
Измерение сопротивления на его контактах. Номинальное значение сопротивления обмотки, как правило, находится в диапазоне от 2 до 4 Ом (точное значение зависит от производителя и модели).
Обрыв цепи (бесконечно высокое сопротивление) или короткое замыкание (близкое к нулю сопротивление) однозначно свидетельствуют о выходе клапана из строя.
4.3. Визуальный осмотр
В ряде случаев информативным оказывается визуальный осмотр клапана после его демонтажа. Признаками неисправности могут служить:
Механические загрязнения: наличие грязи, металлической стружки или продуктов износа на защитной сетке или запорной игле.
Нагар, коррозия или смолистые отложения, препятствующие свободному ходу подвижных частей клапана.
5. Процедура замены регулирующего клапана
При подтверждении неисправности клапан DRV подлежит замене. Процедура является стандартной для большинства моделей:
Демонтаж неисправного клапана, который typically крепится двумя болтами и имеет один электрический разъем.
Установка нового клапана с соблюдением требований чистоты посадочного места.
Подключение электрического разъема.
Крайне важным заключительным этапом является проведение процедуры адаптации. С помощью диагностического сканера необходимо выполнить сброс самонастройки давления в топливной системе. Пренебрежение данной операцией может привести к некорректной работе нового клапана и нестабильной работе двигателя в целом.
6. Заключение
Регулирующий клапан давления топлива (DRV) является высокоточным компонентом системы Common Rail, отказ которого напрямую влияет на работоспособность двигателя. Своевременная и профессиональная диагностика, включающая компьютерный, электрический и визуальный методы, позволяет точно определить причину неисправности. Строгое соблюдение регламента замены и обязательное проведение последующей адаптации системы гарантируют восстановление рабочих характеристик двигателя и его длительную бесперебойную эксплуатацию.
