Причины и последствия прогорания шайб под форсунками Common Rail

Прогорание уплотнительных шайб под форсунками Common Rail представляет собой серьезную неисправность в дизельных двигателях, способную привести к катастрофическим последствиям и дорогостоящему ремонту. Данное явление нарушает герметичность камеры сгорания и инициирует цепную реакцию сопутствующих поломок. В этой статье детально рассматриваются механизм возникновения, прямые последствия и методы предотвращения этой проблемы.

Функциональное назначение и принцип нарушения герметичности

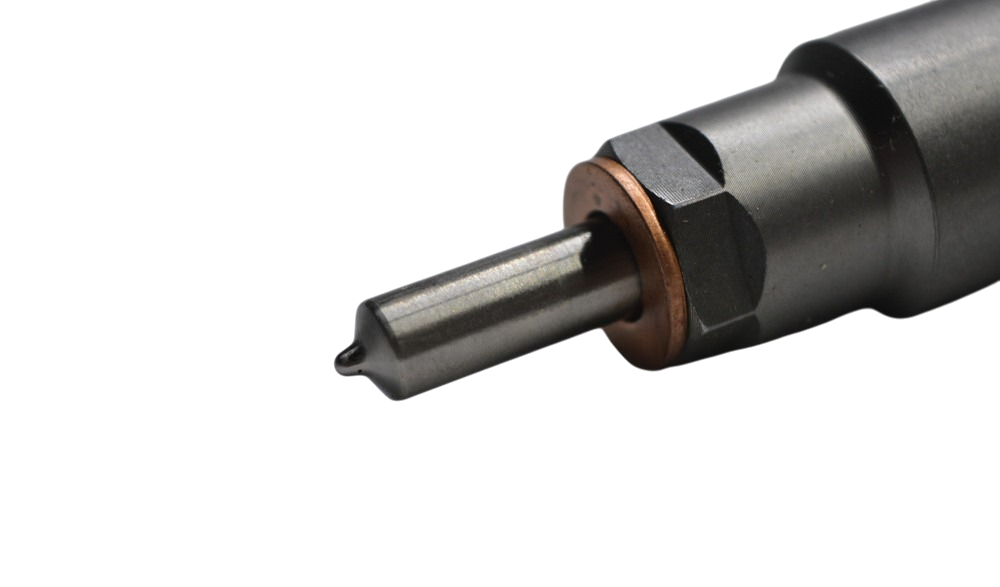

Уплотнительные шайбы, изготовленные из меди, устанавливаются в посадочное место форсунки в головке блока цилиндров (ГБЦ). Для понимания принципа их работы можно провести аналогию: представьте водопроводную трубу с водой под давлением. Если попытаться перекрыть поток стальной пластиной, вода все равно будет просачиваться. Однако при использовании резиновой прокладки между трубой и пластиной достигается полная герметичность благодаря способности мягкого материала заполнять микрозазоры.

Медная шайба в двигателе выполняет аналогичную функцию, являясь более мягким материалом между опорными плоскостями форсунки и колодца. Она пластически деформируется, заполняя микронеровности посадочного места, обеспечивая идеальную герметичность камеры сгорания. Параллельно шайба служит критически важным теплоотводящим элементом, отводя тепло от распылителя форсунки к ГБЦ. Качество выполнения работ по замене напрямую определяет эффективность теплоотвода и долговечность шайбы.

Прогорание — это физическое разрушение шайбы под воздействием экстремальных температур и давления. Нарушение герметичности приводит к прорыву раскаленных газов из цилиндра через поврежденное уплотнение, что сопровождается характерным свистящим звуком, синхронным с тактами работы двигателя.

Основные причины возникновения неисправности

1. Неправильный монтаж и некачественные компоненты. Нарушение регламента установки — наиболее распространенная причина. Использование бывших в употреблении шайб, отсутствие динамометрического ключа при затяжке, повреждение посадочных поверхностей при очистке препятствуют формированию надежного уплотнения. Особое значение имеет применение специальной высокотемпературной керамической пасты, которая улучшает тепловой контакт и облегчает последующий демонтаж.

2. Тепловая перегрузка и "коксование". После остановки двигателя остаточное тепло вызывает "приготовление" остатков топлива в распылителе форсунки. Образующиеся твердые углеродистые отложения (кокс) закоксовывают форсунку в ее колодце, что при демонтаже приводит к деформации и повреждению мягкой медной шайбы.

3. Конструктивные особенности двигателей. Для моторов D4CB евро-4 проблема особенно актуальна, поскольку их колодцы форсунок открыты в полость картера двигателя. При прогорании шайбы газы из камеры сгорания беспрепятственно поступают в картер. Повышенная степень сжатия (18 у евро-4 против 16,4 у евро-5) и давление сжатия до 30 бар создают экстремальные нагрузки на уплотнительные элементы.

4. Низкое качество топлива и нарушение фильтрации. Применение некачественного дизельного топлива или несоответствующих топливных фильтров провоцирует некорректное распыление и несвоевременное воспламенение смеси, что вызывает повышенные температурные нагрузки на элементы камеры сгорания.

Критические последствия прогорания уплотнений

Для двигателей евро-4

При прогорании медной шайбы газы из камеры сгорания устремляются в полость картера двигателя. Масло, омывающее форсунки через открытые колодцы, встречаясь с очень горячими газами, начинает активно окисляться (сгорать), образуя вязкие смолянистые отложения и "кокс" в виде твердых частиц сгоревшего масла. Эти частицы уносятся маслом в поддон, где всасываются масляным насосом и осаждаются на сетке маслозаборника, перекрывая входное сечение.

Последствием становится падение давления масла и масляное голодание во всем двигателе. Наиболее чувствительны к этому подшипники турбокомпрессора, коренные и шатунные вкладыши коленчатого вала, а также задние втулки балансирных валов. При падении давления масла ниже 1 бара возникает реальный риск выхода из строя перечисленных узлов, что влечет за собой капитальный ремонт двигателя.

Для двигателей евро-5 и евро-6

В двигателях данных стандартов колодцы форсунок закрытого типа, поэтому последствия в виде загрязнения масляной системы им не грозят. Однако при прогорании шайбы газы из камеры сгорания направляются вдоль форсунки наружу, в атмосферу, что создает высокую вероятность выхода из строя самой форсунки вследствие ее перегрева.

Общие последствия для всех типов двигателей

1. Разрушение форсунки и ее заклинивание. Прорывающиеся газы несут с собой частицы сажи, которые спекаются в подфорсунном пространстве. Образующийся твердый нагар прочно фиксирует корпус форсунки в колодце ГБЦ, делая демонтаж без специального оборудования невозможным.

2. Перегрев и коррозионное повреждение форсунки. Нарушение теплового контакта с ГБЦ вызывает перегрев распылителя и корпуса форсунки, что может привести к их термическому разрушению.

Диагностика неисправности

Существует несколько признаков прогорания уплотнительных шайб:

• Для двигателей евро-5 и евро-6: наличие пузырьков при наливании воды в лунки вокруг форсунок во время работы двигателя

• Для двигателей евро-4: повышение давления картерных газов, которое можно измерить специальным оборудованием

• В запущенных случаях: выбивание масляного щупа, подпрыгивание крышки маслозаливной горловины под напором газов с выделением дыма и масляного тумана

• Характерный треск "прыгающей" форсунки при разгоне, свидетельствующий о наличии зазора под форсункой

При появлении указанных симптомов необходимо срочно принимать меры, так как дальнейшая эксплуатация автомобиля реально грозит необходимостью капитального ремонта.

Процедура замены и меры профилактики

Критически важные аспекты замены

1. Подготовительные работы. Тщательная очистка поверхности ГБЦ и колодцев форсунок от загрязнений. Обязательная защита всех открытых отверстий топливной системы специальными заглушками для предотвращения попадания пыли.

2. Обработка посадочных мест. После извлечения форсунок необходимо очистить колодцы от нагара и раковин с помощью специальной фрезы диаметром 17 мм. Поверхность должна быть ровной, блестящей, без зазубрин и ступенек. Удаление стружки после фрезерования производится с помощью ваты, смоченной моторным маслом.

3. Установка новых компонентов. Использование исключительно новых оригинальных медных шайб и нитриловых уплотнительных колец. Шайба устанавливается на распылитель любой стороной (технологическая разница в скругленности ребер не влияет на герметичность). Предварительный отжиг шайб не требуется. Перед установкой шайба смазывается высокотемпературной керамической пастой для улучшения теплового контакта.

4. Решение проблемы ослабления резьбы. Особое внимание следует уделить резьбовым соединениям. Момент затяжки болтов крепления форсунок (30 Н·м) является чрезмерным для резьбы М8 в алюминиевом сплаве ГБЦ, что приводит к ее постепенному вытягиванию. Наиболее эффективным решением является установка стальных ввертышей (переходных втулок), которые увеличивают площадь опоры за счет резьбы М12 с шагом 1,75 мм. При использовании ввертышей момент затяжки увеличивается до 40-45 Н·м, что существенно продлевает срок службы медной шайбы. Применение так называемых "пружинок" не рекомендуется ввиду их неэффективности.

5. Завершающий этап. После замены шайб на двигателях евро-4 необходимо вскрыть поддон и проверить чистоту сетки маслозаборника. Контроль давления масла осуществляется при рабочей температуре двигателя 85-90°C на холостых оборотах (800 об/мин). Давление должно составлять: для евро-4 — не ниже 1,8-2,1 бар, для евро-5 и евро-6 — не ниже 1,6-1,8 бар.

Прогорание шайб под форсунками Common Rail — это не локальная проблема, а индикатор системных нарушений в эксплуатации или техническом обслуживании двигателя. Особую опасность данная неисправность представляет для двигателей евро-4, где она может привести к полному загрязнению масляной системы и необходимости капитального ремонта.

Соблюдение предписаний производителя, использование качественных расходных материалов, правильная обработка посадочных поверхностей и решение проблемы ослабления резьбовых соединений с помощью стальных ввертышей — комплексная стратегия, обеспечивающая долговечную и безотказную работу дизельного двигателя с системой Common Rail. Игнорирование первоначальных симптомов неизбежно ведет к каскаду последовательных отказов, итоговая стоимость ремонта которых многократно превышает затраты на своевременную профилактику.
