Топливная рейка ТНВД: назначение, конструкции, влияние экологических стандартов, диагностика и ремонт

Топливная рейка, или дозирующий механизм топливного насоса высокого давления (ТНВД), является ключевым органом управления системой впрыска дизельного двигателя. Её основное назначение — точное дозирование количества топлива, подаваемого в цилиндры, в соответствии с режимом работы двигателя. От исправности и точности работы этого узла напрямую зависят мощностные характеристики, экономичность, стабильность работы и экологичность силового агрегата. Эволюция конструкции рейки и систем управления подачей топлива отражает общий путь развития дизельных двигателей: от механических систем к электронно-управляемым комплексам, спроектированным для соответствия жёстким экологическим стандартам.

1. Назначение и функциональная роль рейки ТНВД

Фундаментальная задача рейки ТНВД заключается в регулировании цикловой подачи топлива. В механических системах она напрямую преобразует команду водителя (положение педали акселератора) и корректирующие сигналы центробежного регулятора в механическое перемещение, изменяющее производительность насоса. Исправная работа данного узла обеспечивает стабильную работу двигателя на всех режимах — от холостого хода до максимальной нагрузки, оптимальный расход топлива, равномерность сгорания и минимальный уровень вредных выбросов. В современных электронных системах физическая рейка может быть заменена иными исполнительными устройствами, но её функциональная роль — точное дозирование топлива по команде контроллера — остаётся неизменной.

2. Конструктивные разновидности реек и систем управления для различных типов ТНВД

Конструкция механизма управления подачей топлива принципиально различается в зависимости от типа топливного насоса высокого давления, определяемого архитектурой системы впрыска.

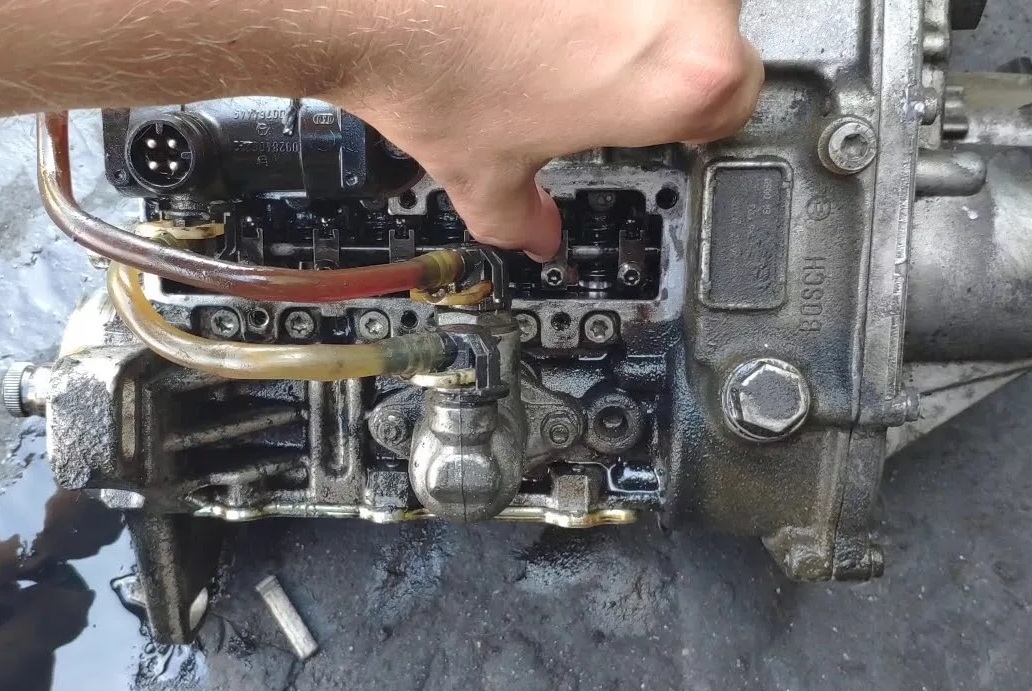

2.1. Зубчатая рейка рядного ТНВД
В классических рядных насосах, где каждая плунжерная пара обслуживает отдельный цилиндр, применяется зубчатая рейка. Данный узел представляет собой стержень с зубчатым сектором, находящийся в зацеплении с зубчатыми венцами (секторами) всех плунжеров. При продольном перемещении рейки происходит синхронный поворот плунжеров вокруг их оси. На боковой поверхности каждого плунжера выполнена спиральная канавка. При повороте плунжера изменяется момент, когда эта канавка открывает перепускное отверстие в его гильзе, тем самым регулируя эффективный рабочий ход и объём нагнетаемого топлива. Зубчатая рейка напрямую связана системой тяг и рычагов с педалью акселератора и механическим центробежным регулятором частоты вращения. Данная конструкция отличалась высокой надёжностью и ремонтопригодностью, что обусловило её длительное применение на тяжёлой грузовой, сельскохозяйственной и промышленной технике.

2.2. Системы управления распределительных ТНВД
Распределительные насосы, в которых один или два плунжера обслуживают все цилиндры, используют иную схему регулирования. Вместо зубчатой рейки здесь может применяться дозирующая муфта или регулирующее кольцо, изменяющее эффективный ход плунжеров. Исторически эти насосы также имели механическое управление, однако ужесточение экологических норм привело к созданию распределительных ТНВД с электронным управлением. В таких системах механическая связь с педалью акселератора отсутствует. Её заменяет электромагнитный исполнительный механизм, перемещающий дозирующий орган по командам электронного блока управления. Высокоточный датчик положения обеспечивает обратную связь, позволяя контроллеру динамично управлять не только количеством, но и моментом начала впрыска.

2.3. Аккумуляторные системы впрыска Common Rail
В системах Common Rail произошло фундаментальное разделение функций создания давления и впрыска. Магистральный ТНВД в такой системе не имеет классической рейки для дозирования топлива на выходе. Его задача — постоянно поддерживать сверхвысокое давление в общем аккумуляторе (рампе). Регулирование производительности насоса осуществляется через электромагнитный или электрогидравлический клапан, который по команде блока управления сбрасывает часть топлива на вход насоса, тем самым регулируя давление в рампе. Непосредственное дозирование топлива, подаваемого в цилиндр, выполняется электроуправляемой форсункой, время открытия которой определяет количество впрыскиваемого топлива. Данная архитектура обеспечивает беспрецедентную гибкость, позволяя реализовывать многократный впрыск (пилотный, основной, дополнительный) за один цикл.

3. Влияние экологических стандартов на эволюцию систем управления

Развитие систем управления подачей топлива в последние десятилетия в значительной степени детерминировано ужесточением экологических норм — от Евро-0/Euro I до современных Евро-6/Stage V.

• На этапах Евро-1/Евро-2 было достаточно механических ТНВД с невысоким давлением впрыска. Основные усовершенствования касались повышения давления и введения простых корректоров.

• Переход к стандартам Евро-3/Евро-4 потребовал качественного скачка в точности управления. Это привело к массовому внедрению электронно-управляемых распределительных ТНВД, где блок управления мог динамически корректировать количество и момент впрыска, что было необходимо для эффективной работы систем рециркуляции отработавших газов.

• Стандарты Евро-5, Евро-6 и Stage V стали возможны только с широким распространением систем Common Rail третьего поколения и новее. Высокое постоянное давление в рампе (свыше 2000 бар) и возможность многофазного впрыска позволили радикально снизить выбросы оксидов азота и сажи, сделав процесс сгорания более управляемым и экологичным.

4. Типичные неисправности, диагностика и ремонт

Характер неисправностей существенно зависит от типа системы.

• Для механической зубчатой рейки характерны заедание в направляющих втулках из-за загрязнений или коррозии, износ зубьев рейки и плунжерных секторов, приводящий к увеличению люфта и неточному дозированию, а также нарушение регулировок привода.

• В электронно-управляемых системах (распределительные ТНВД, Common Rail) к механическим проблемам добавляются отказы электронных компонентов: электромагнитных клапанов, датчиков положения (обратной связи) или управляющих блоков.

Диагностика начинается с компьютерного сканирования на наличие кодов неисправностей и анализа данных датчиков. Для механических узлов проверяется свобода хода рейки и усилие её перемещения. Ремонт является высокоточной операцией, требующей специализированного оборудования. Он включает разборку, тщательную очистку, дефектовку деталей, замену изношенных компонентов (плунжерных пар, втулок, уплотнений) и обязательную последующую регулировку на стенде для восстановления заводских параметров.

   Топливная рейка ТНВД, пройдя путь от простого механического органа управления до элемента сложной электронно-гидравлической системы, остаётся критически важным звеном, определяющим эффективность и экологичность дизельного двигателя. Понимание её конструктивных особенностей в различных системах впрыска, причин и признаков неисправностей является необходимым условием для профессиональной диагностики, квалифицированного ремонта и грамотной эксплуатации современной дизельной техники.
