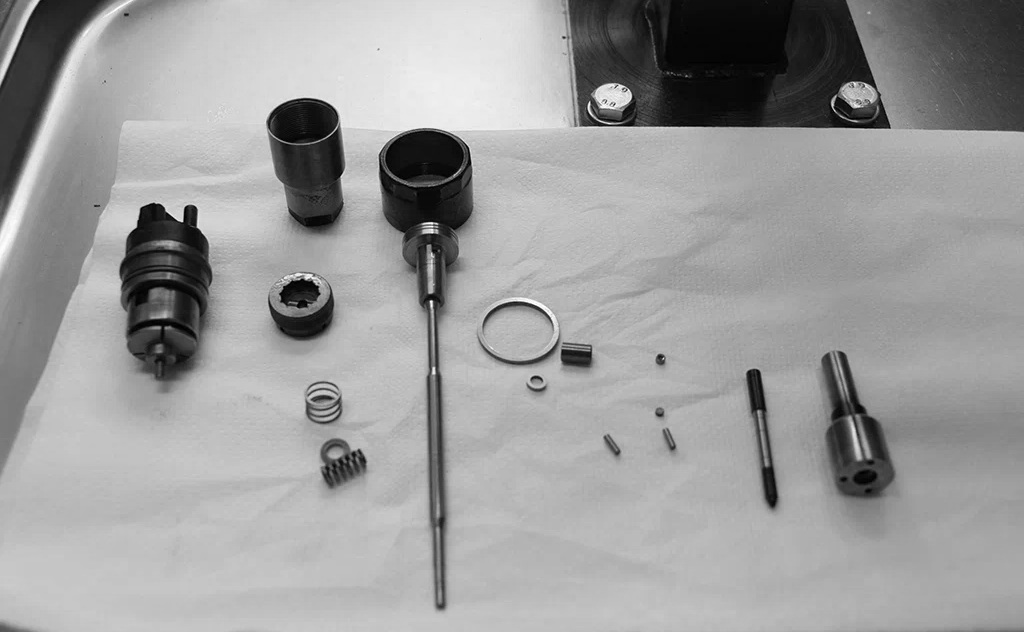

Как работает мультипликатор форсунки и когда он выходит из строя
Мультипликатор форсунки Common Rail: функционирования, типов и неисправностей.
В данной статье приводится детализированное техническое описание мультипликатора (гидравлического клапана) топливной форсунки системы Common Rail. Рассматривается его роль как ключевого исполнительного механизма, обеспечивающего гидравлическое усиление управляющего сигнала для сверхбыстрого и точного впрыска. В дополнение к базовому принципу работы, статья систематизирует сведения о двух основных типах мультипликаторов, их конструктивных и функциональных различиях, а также о характерных неисправностях каждого вида. Завершает анализ обзор ведущих производителей оригинальных компонентов и критериев выбора качественных аналогов для ремонта.
1. Функциональное назначение и роль в системе
Мультипликатор (гидравлический клапан, клапан управления) является центральным звеном в исполнительном механизме современной дизельной форсунки системы Common Rail. Его основная задача — преобразование короткого электрического импульса от электронного блока управления (ЭБУ) в точное механическое движение иглы распылителя посредством гидравлического усиления. Это позволяет преодолеть фундаментальное ограничение скорости работы прямого электромагнитного привода и обеспечить многократный впрыск топлива за один цикл работы двигателя при экстремально высоком давлении (свыше 2000 бар в современных системах).
Исправная работа мультипликатора напрямую определяет следующие ключевые параметры двигателя:
Топливную экономичность и соответствие экологическим стандартам.
Мощностные характеристики и динамику отклика.
Культуру работы (уровень шума и вибраций).
Общую стабильность и надежность работы силового агрегата.
2. Принцип работы: Фазы гидравлического управления
Работа мультипликатора основана на управлении балансом давлений в двух гидравлических полостях форсунки: камере управления (над управляющим плунжером) и камере распылителя (под заплечиками иглы).
Фаза 1. Удержание иглы в закрытом положении. При отсутствии управляющего сигнала запирающий элемент (клапан) мультипликатора перекрывает сливной канал. Давление топлива из рампы действует на управляющий плунжер и на заплечики иглы. Поскольку площадь плунжера больше, результирующая сила вместе с усилием пружины надежно удерживает иглу на седле.
Фаза 2. Инициация впрыска. Получив команду от ЭБУ, исполнительный элемент (электромагнит или пьезоэлектрический кристалл) приводит в движение мультипликатор, который открывает сливной канал. Это вызывает резкий сброс давления в камере управления через магистраль обратного топлива («обратку»). Нарушенный баланс сил позволяет давлению в камере распылителя поднять иглу, начиная впрыск.
Фаза 3. Завершение впрыска. При прекращении управляющего сигнала мультипликатор возвращается в исходное положение, перекрывая слив. Давление в камере управления через питающий жиклер быстро восстанавливается, и игла распылителя резко садится на седло, завершая впрыск.
3. Классификация мультипликаторов и их принципиальные отличия
Мультипликаторы классифицируются по типу приводного механизма, с которым они интегрированы в конструкцию форсунки. Существует два основных вида, имеющих фундаментальные различия.
3.1. Мультипликатор электромагнитной (соленоидной) форсунки
Принцип действия: Управляющим элементом является электромагнит (соленоид). По сигналу от ЭБУ он создает магнитное поле, которое втягивает якорь, механически соединенный с запирающим клапаном мультипликатора. Это движение открывает сливной канал.
Ключевые особенности:
Скорость срабатывания: Высокая, но ограниченная инерционностью механического движения якоря и электромагнитными процессами.
Конструкция: Относительно более простая и ремонтопригодная.
Распространенность: Широко применялись в системах Common Rail первых поколений и продолжают использоваться на многих двигателях.
3.2. Мультипликатор пьезоэлектрической форсунки
Принцип действия: В основе лежит пьезоэлектрический эффект. Кристаллический элемент (пьезоэлектрический столб) при подаче напряжения изменяет свою длину с высокой скоростью и точностью. Это микроскопическое движение через гидравлический трансформатор (демультипликатор) усиливается и передается на управляющий клапан.
Ключевые особенности:
Скорость срабатывания: В 3-4 раза выше, чем у электромагнитных аналогов, что позволяет реализовать большее количество (до 7-9) и более точных впрысков за цикл.
Точность дозирования: Максимальная, благодаря отсутствию механической инерции и прямому электрическому управлению.
Давление в обратной магистрали: Для работы внутреннего гидроусилителя в «обратке» пьезофорсунок часто поддерживается повышенное давление (до 10 Бар), что требует наличия специального клапана.
Применение: Устанавливается на современных высокоэффективных двигателях, соответствующих строгим экологическим нормам.
4. Особенности неисправностей по видам мультипликаторов
Несмотря на общую причину большинства неисправностей — износ из-за загрязненного или некачественного топлива с недостаточными смазывающими свойствами — проявления могут различаться.
4.1. Общие для обоих типов неисправности:
Износ седла и запирающего элемента (клапана или шарика): Наиболее частая проблема (до 90% отказов в электромагнитных форсунках). Приводит к негерметичности, повышенному сливу в «обратку», падению давления в рампе, затрудненному пуску и неустойчивой работе двигателя.
Засорение управляющих жиклеров или каналов: Твердыми частицами или смолистыми отложениями из топлива. Вызывает нарушение гидравлики, стук форсунки, неравномерную работу и потерю мощности.
Износ или заклинивание штока клапана: Нарушает фазы открытия и закрытия, приводя к неконтролируемому переливу топлива, дымлению и повышенному расходу.
4.2. Специфические неисправности:
Для электромагнитных мультипликаторов:
Повреждение или деградация обмотки электромагнита: Обрыв или межвитковое замыкание приводит к отсутствию срабатывания конкретной форсунки.
Износ или поломка механических деталей привода (якоря, пружины).
Для пьезоэлектрических мультипликаторов:
Выход из строя пьезоэлемента: Потеря характеристик, электрический пробой.
Неисправность внутреннего гидродемультипликатора.
Проблемы с клапаном регулирования давления в обратной магистрали, что критично для работы всего механизма.
5. Ведущие бренды и качественные аналоги
Рынок запчастей для топливной аппаратуры строго сегментирован по уровню качества.
5.1. Оригинальные производители (OEM):
Мировыми лидерами, разрабатывающими и поставляющими форсунки и их компоненты на конвейеры автозаводов, являются:
Bosch (Германия): Пионер и крупнейший поставщик систем Common Rail.
Denso (Япония): Ключевой разработчик технологии и один из основных производителей.
Delphi (США): Ведущий мировой поставщик автомобильных компонентов.
Siemens VDO (Германия): Производитель систем впрыска, в том числе для коммерческого транспорта.
Критерии выбора качественного аналога:
Четкая маркировка и упаковка, наличие полных каталожных номеров.
Сертификация качества (HQ, Premium).
Репутация поставщика и отзывы профессиональных мастерских.
Предоставление гарантии на устанавливаемую деталь.
6. Принцип работы: Фазы управления иглой распылителя
Работа мультипликатора основана на управлении балансом давлений в двух полостях форсунки: камере управления (над управляющим плунжером) и камере распылителя (под заплечиками иглы).
Удержание иглы в закрытом положении. При отсутствии управляющего сигнала электромагнитный клапан закрыт. Высокое давление топлива из рампы действует как на торец управляющего плунжера в камере управления, так и на заплечики иглы распылителя. Площадь плунжера больше, поэтому результирующая сила вместе с усилием пружины надёжно удерживает иглу на седле, предотвращая впрыск.
Открытие форсунки (начало впрыска). По команде электронного блока управления (ЭБУ) срабатывает электромагнит, открывая шариковый клапан управляющего жиклёра. Это приводит к резкому сбросу давления в камере управления через канал обратки. Баланс сил нарушается: давление в камере распылителя начинает преобладать, поднимая иглу и инициируя начало впрыска. Скорость подъёма иглы определяется разницей расходов через жиклёр и сопловые отверстия.
Завершение впрыска. При прекращении подачи тока на электромагнит шариковый клапан перекрывает жиклёр. Давление в камере управления через питающий жиклёр быстро восстанавливается до давления в рампе. Сила, действующая на управляющий плунжер, вновь превышает силу на заплечиках иглы, что обеспечивает её резкую и точную посадку на седло. Скорость закрытия определяется пропускной способностью питающего жиклёра.
Таким образом, мультипликатор выполняет роль высокоскоростного гидравлического усилителя, преобразующего короткий электрический импульс от ЭБУ в точное механическое движение иглы распылителя.
7. Ключевые неисправности мультипликатора и их диагностика
Наиболее распространённой причиной выхода мультипликатора из строя является механический износ его прецизионных деталей — клапана и седла. Статистика указывает, что в электромагнитных форсунках данная неисправность составляет до 90% от общего числа отказов.
Первичный симптом и механизм неисправности:
Главным признаком износа является повышенная негерметичность клапана, приводящая к чрезмерному сливу топлива в магистраль обратного тока («обратку»). Вследствие износа запирающей пары клапан не обеспечивает полного перекрытия управляющего жиклёра даже в закрытом состоянии. Это вызывает падение давления в камере управления в режиме ожидания и, как следствие, утечку топлива под высоким давлением через канал обратки. Данная неисправность напрямую влияет на способность системы к запуску, так как топливный насос высокого давления (ТНВД) не может создать необходимое давление в рампе — оно «стравивается» через дефектный узел.
Косвенные симптомы и последствия для двигателя:
Затруднённый пуск или полная невозможность запуска двигателя. Наиболее характерный признак. При прокрутке стартером давление в рампе не достигает требуемого для впрыска значения.
Неустойчивая работа и остановка двигателя на холостом ходу. Неравномерный или избыточный слив через одну или несколько форсунок приводит к дисбалансу цилиндров.
Потеря мощности и ухудшение динамики. Нарушается точность дозирования и момента начала впрыска.
Повышенный расход топлива. Неэффективное сгорание из-за неправильного формирования факела распыла.
Появление дымности выхлопа. Чёрный дым свидетельствует о неполном сгорании из-за плохой атомизации топлива.
Методы диагностики:
Замер производительности слива в обратку. Является базовым методом проверки герметичности клапана мультипликатора. Для каждой форсунки замеряется объём топлива, сливаемого в обратную магистраль за фиксированное время при работе топливного насоса. Значительное превышение объёма слива на одной из форсунок (в 1.5–2 раза относительно других) указывает на её неисправность. Важно отметить, что данный метод эффективен преимущественно для диагностики проблем с запуском двигателя.
Стендовая диагностика. Для всесторонней оценки работы форсунки, включая проверку производительности, герметичности распылителя и качества распыла под различными давлениями, необходимо проведение испытаний на специализированном диагностическом стенде. Только такой подход позволяет с уверенностью констатировать необходимость ремонта или замены мультипликатора.
8. Основные причины преждевременного износа и рекомендации по эксплуатации
Ресурс мультипликатора, как и всей топливной аппаратуры, критически зависит от условий эксплуатации:
Качество топлива. Использование топлива с посторонними примесями или абразивными частицами является основной причиной ускоренного износа прецизионных пар. Мельчайшие загрязнения действуют как абразив, разрушая поверхности клапана и седла.
Состояние топливных фильтров. Несвоевременная замена фильтров тонкой очистки приводит к пропуску загрязнений в высоконапорную часть системы.
Вода в топливе. Вызывает коррозию металлических деталей, что может привести к заклиниванию или нарушению геометрии рабочих поверхностей.
Общее состояние топливной системы. Износ ТНВД, наличие кавитации способствуют попаданию металлической стружки в форсунки.
Для обеспечения длительной и безотказной работы мультипликаторов и форсунок в целом необходимо строго соблюдать регламент обслуживания топливной системы, использовать исключительно качественное топливо и проводить своевременную замену всех фильтрующих элементов.
Мультипликатор форсунки Common Rail — это высокоточный гидромеханический компонент, от исправности которого зависит эффективность всего двигателя. Эволюция от электромагнитного к пьезоэлектрическому приводу позволила кардинально повысить быстродействие и точность впрыска, но также усложнила конструкцию. Независимо от типа, главным врагом мультипликатора остается некачественное топливо. Своевременная диагностика, правильный подбор качественных запчастей для ремонта и квалифицированное обслуживание являются обязательными условиями для поддержания надежности и экономичности современного дизельного двигателя.
