Проверка форсунок на слух и мультиметром: пошаговая инструкция диагностики своими руками

Диагностика электромагнитных форсунок двигателя: аудиальный и инструментальный методы предварительной оценки

Аннотация: В статье рассматриваются два базовых метода предварительной диагностики работоспособности электромагнитных топливных форсунок: акустический контроль и измерение электрического сопротивления мультиметром. Описаны процедуры выполнения, критерии оценки и ограничения каждого метода, что позволяет формировать обоснованное решение о необходимости углублённого сервисного вмешательства.

Введение
Электромагнитная форсунка (инжектор) является критически важным исполнительным устройством системы управления двигателем. Нарушение её функционирования — загрязнение, механический износ или электрическая неисправность — напрямую влияет на качество топливовоздушной смеси, приводя к ухудшению динамических характеристик, росту расхода топлива, повышенной токсичности выхлопа и неустойчивой работе силового агрегата. Первичную оценку состояния форсунок в условиях ограниченного доступа к специализированному оборудованию можно провести, используя методы слухового контроля и измерения электрических параметров.

1. Акустический метод диагностики (контроль на слух)
Принцип метода основан на фиксации характерных звуковых колебаний, сопровождающих штатный рабочий цикл форсунки. В момент подачи управляющего импульса от электронного блока управления (ЭБУ) якорь электромагнита, соединённый с запорной иглой, совершает резкое поступательное движение. Это воздействие генерирует отчётливый щелчок (цокот).

Процедура выполнения:

1. Двигатель выводится на режим устойчивой работы на холостом ходу.

2. Для изоляции и усиления звука конкретной форсунки используется механический стетоскоп или импровизированный инструмент — например, длинная отвёртка.

3. Наконечник инструмента плотно прижимается к корпусу проверяемой форсунки, а противоположный конец (рукоятка) — к уху оператора.

Интерпретация результатов:

• Исправное состояние: Форсунка издаёт чёткие, ритмичные, равномерные по громкости и частоте щелчки, синхронные с оборотами двигателя.

• Признаки неисправности: Отсутствие звука, нерегулярность щелчков, значительное отличие по громкости от звука соседних форсунок. Это может указывать на отсутствие управляющего сигнала, обрыв или замыкание обмотки, механическое заедание (залипание) иглы в открытом или закрытом положении.

Ограничения метода: Метод является субъективным и оценочным. Он подтверждает факт механического срабатывания якоря, но не даёт информации о качестве распыла топлива, производительности и герметичности запорного клапана. Форсунка может издавать звук, но при этом иметь критическое загрязнение или нарушенную форму факела распыла.

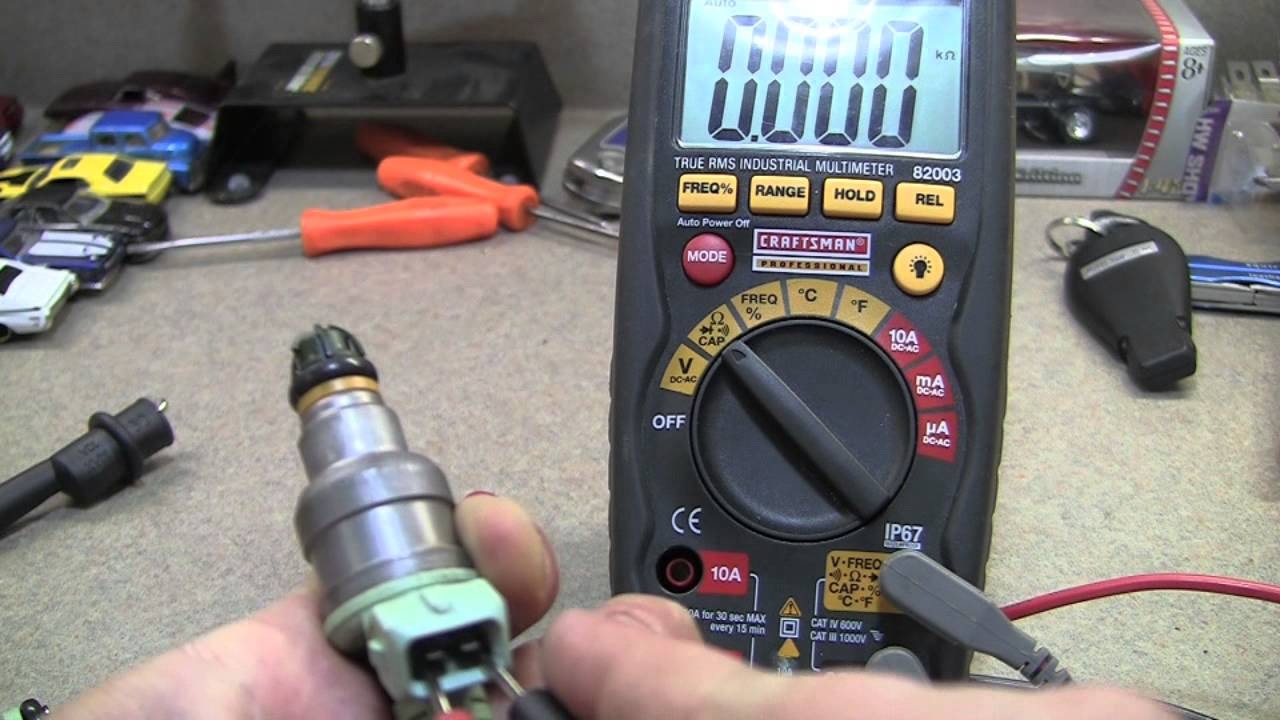

2. Метод инструментальной проверки с помощью мультиметра
Данный метод направлен на оценку целостности и соответствия номинальным параметрам электрической обмотки соленоида форсунки путём измерения её сопротивления постоянному току.

Алгоритм проведения измерений:

1. В целях электробезопасности отключается минусовая клемма аккумуляторной батареи.

2. С диагностируемой форсунки отсоединяется электрический разъём.

3. Мультиметр переводится в режим измерения сопротивления (Омометр). Рекомендуется выбрать диапазон, соответствующий ожидаемым значениям (например, 0–200 Ом).

4. Щупы измерительного прибора подключаются к электрическим контактам форсунки.

5. Фиксируются показания прибора.

Анализ полученных данных:
Электромагнитные форсунки условно делятся на два типа по величине сопротивления обмотки:

• Высокоомные: Номинальное сопротивление обычно находится в интервале от 11 до 16 Ом.

• Низкоомные: Номинальное сопротивление составляет от 2 до 5 Ом (в таких цепях часто применяются дополнительные гасящие резисторы).

Отклонения от нормы и их диагностическое значение:

• Сопротивление близко к нулю: Указывает на наличие короткого замыкания витков обмотки.

• Сопротивление стремится к бесконечности (обрыв цепи): Свидетельствует об обрыве в цепи обмотки соленоида.

• Существенное отклонение от номинального диапазона (как в большую, так и в меньшую сторону) является признаком неисправности обмотки.

В обоих случаях электромагнитная часть форсунки не может функционировать корректно, что требует замены компонента.

Ограничения метода: Данная проверка выявляет только явные электрические неисправности обмотки. Она не диагностирует проблемы, связанные с загрязнением распылителей, износом уплотнений, нарушением геометрии факела или незначительным снижением производительности. Частой причиной некорректной работы является именно загрязнение, которое не влияет на значение сопротивления.

Заключение и рекомендации
Представленные методы — акустический контроль и измерение сопротивления мультиметром — являются эффективными приёмами экспресс-диагностики, позволяющими быстро выявить грубые электрические и механические неисправности форсунок. Они применимы на начальном этапе проверки для локализации неисправности.

Однако для комплексной оценки состояния форсунок, включающей проверку производительности, качества распыла, герметичности и динамических характеристик, необходима профессиональная диагностика на специализированном стенде. Этот вид услуг предусматривает снятие форсунок с двигателя и их тестирование в условиях, имитирующих реальную работу. Поэтому при подозрении на некорректную работу системы впрыска, даже при положительных результатах первичных проверок, рекомендуется обратиться в специализированный сервис для проведения углублённого анализа.
