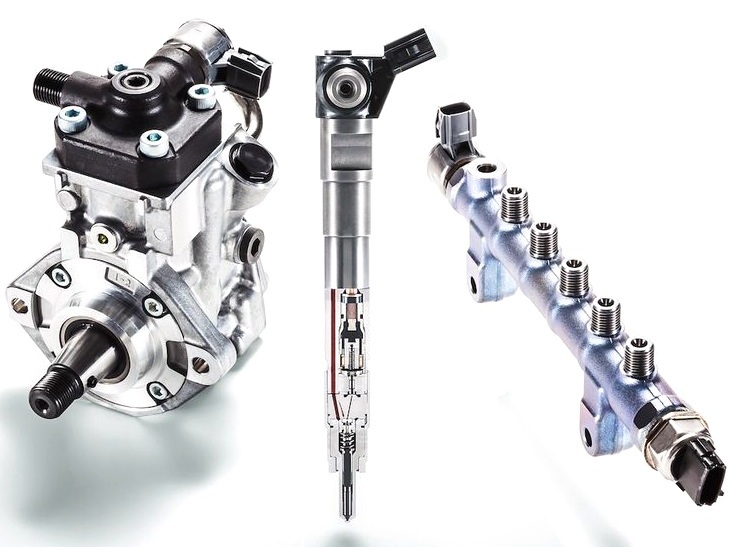

Классификация и функциональный анализ клапанов дизельных форсунок Common Rail

Клапаны систем Common Rail являются высокотехнологичными прецизионными компонентами, определяющими эффективность, экологичность и надёжность современного дизельного двигателя. Их сложная классификация основана на конструктивном исполнении, функциональном назначении и способе управления, что в совокупности формирует требования к ключевым характеристикам и методам диагностики.

Расширенная классификация по типу конструкции и принципу управления

Ключевым дифференцирующим признаком является тип исполнительного механизма, определяющий динамические и точностные возможности всей системы впрыска.

Электромагнитные (соленоидные) клапаны представляют собой классическое решение, в котором управление потоком топлива осуществляется за счёт перемещения якоря под действием магнитного поля, создаваемого катушкой. Их главные преимущества — отработанная десятилетиями конструкция, высокая надёжность и относительная ремонтопригодность. Однако инерционность электромагнита ограничивает быстродействие, что сказывается на максимально возможной частоте срабатывания и точности дозирования сверхмалых порций топлива. Такие клапаны доминировали в системах первого и второго поколений.

Пьезоэлектрические клапаны являются эволюционным прорывом. В их основе лежит свойство пьезокерамики мгновенно изменять геометрию (удлиняться) под действием приложенного электрического напряжения. Это изменение, составляющее доли микрона, через мультипликатор или напрямую воздействует на управляющий поршень клапана. Главное преимущество — исключительное быстродействие: время срабатывания в 3-4 раза меньше, чем у соленоида. Это позволяет реализовать множественные впрыски (пилотный, основной, дополнительный, пост-впрыск) в пределах одного цикла и с высочайшей точностью дозировать топливо. Недостатками являются исключительная сложность производства, высокая стоимость и повышенная чувствительность к качеству топлива и механическим загрязнениям.

По способу гидравлического управления форсунки разделяются на клапаны непрямого (с гидроусилителем) и прямого действия. В первом случае управляющий клапан оперирует давлением в малом гидравлическом контуре, который, в свою очередь, через поршень-мультипликатор воздействует на иглу распылителя. Это снижает требования к усилиям соленоида или пьезоэлемента. Клапаны прямого действия управляют давлением над иглой напрямую, что требует большей мощности привода, но обеспечивает ещё более быстрое срабатывание и используется преимущественно в пьезоэлектрических форсунках последнего поколения.

Функциональное назначение и роль в системе управления

Каждый клапан в системе Common Rail выполняет строго определённую функцию, формируя многоуровневую архитектуру управления.

Управляющие клапаны форсунок являются конечными исполнительными устройствами, непосредственно отвечающими за начало, продолжительность и окончание впрыска топлива в цилиндр. Они работают по командам электронного блока управления (ЭБУ) с частотой до нескольких раз за цикл. Именно их точность и быстродействие определяют возможность реализации сложных стратегий впрыска для снижения шума, эмиссии NOx и сажевых частиц.

Клапаны регулирования давления (Pressure Control Valve — PCV) поддерживают заданное давление в топливной рампе (аккумуляторе высокого давления) независимо от нагрузки и оборотов двигателя. Современные PCV представляют собой пропорциональные электромагнитные клапаны, управляемые широтно-импульсной модуляцией (ШИМ). Они работают в контуре обратной связи: ЭБУ, получая данные от датчика давления в рампе, корректирует управляющий сигнал на клапан, который, стравливая часть топлива в обратную магистраль, обеспечивает стабильность давления. Существуют архитектуры с регулированием на стороне низкого давления (дозирующий клапан на входе в ТНВД) и комбинированные системы.

Предохранительные (аварийные) и перепускные клапаны выполняют защитную функцию. Механический клапан ограничения давления, обычно установленный на рампе или ТНВД, представляет собой подпружиненный шариковый клапан, открывающийся при превышении критического уровня (например, 1800-2200 бар) для сброса топлива. Ограничитель расхода топлива (Flow Limiter) — это специальное предохранительное устройство на магистрали каждой форсунки. В случае неисправности форсунки, приводящей к постоянной утечке или чрезмерной подаче топлива (зависание иглы), ограничитель гидромеханически перекрывает канал, предотвращая переполнение цилиндра и возможную механическую поломку.

Ключевые характеристики для сравнительного анализа

Оценка и сравнение клапанов различных типов и производителей проводятся по ряду критически важных технико-эксплуатационных параметров.

Динамические характеристики: Наиболее значимым является время срабатывания (отклика) — интервал между подачей электрического сигнала и полным открытием или закрытием клапана. Для электромагнитных клапанов оно составляет 0.5–1.2 мс, для пьезоэлектрических — 0.1–0.3 мс. Этот параметр напрямую влияет на минимально возможную длительность впрыска и точность дозирования, особенно при предварительном впрыске.

Гидравлические и электрические параметры: Рабочее давление определяет возможности системы. Современные клапаны форсунок и регуляторы рассчитаны на номинальное давление до 2500 бар с возможными пиковыми значениями выше. Сопротивление обмотки управляющего соленоида или пьезоэлектрического привода является важным диагностическим параметром, имеющим жёсткий допуск (например, 0.15–0.18 Ом для некоторых пьезоэлементов). Отклонение свидетельствует о внутренних дефектах.

Ресурс и надёжность: Клапаны должны сохранять герметичность и точность характеристик на протяжении всего заявленного ресурса, который может превышать 1.5 млн циклов для грузового транспорта. Ключевым является стабильность характеристик — отсутствие дрейфа времени срабатывания и пропускной способности в процессе эксплуатации.

Практические аспекты диагностики неисправностей

Диагностика клапанов Common Rail представляет собой многоуровневый процесс, сочетающий анализ электронных данных, гидравлических испытаний и визуальную экспертизу.

Компьютерная диагностика и анализ параметров: Первичным этапом является считывание кодов неисправностей (DTC) и анализ данных в реальном времени. Критически важны параметры: фактическое и заданное давление в рампе (расхождения указывают на неисправность PCV или дозирующего клапана ТНВД), корректировки по подаче топлива для каждого цилиндра (более ±2.0–3.0 мг/цикл часто сигнализируют о проблемах с управляющим клапаном форсунки). Современные диагностические системы позволяют проводить аквадиагностику — тестирование форсунок на стенде с проверкой производительности, герметичности и формы факела.

Электрические проверки: Обязательным этапом является измерение сопротивления обмоток управляющих клапанов и регуляторов. Также применяется осциллографирование сигналов управления для оценки формы, амплитуды и длительности управляющих импульсов от ЭБУ и тока через клапан. Нетипичная форма тока (например, пологий фронт нарастания) может указывать на межвитковое замыкание соленоида или механическое подклинивание якоря.

Гидравлические и механические проверки: Проверяется герметичность клапанов при давлении, близком к рабочему. Для регулятора давления оценивается его способность плавно и пропорционально изменять давление в ответ на тестовые команды. После демонтажа проводится визуальный и микроскопический анализ прецизионных поверхностей седла и иглы (золотника) клапана на предмет эрозии, кавитационного износа и механических повреждений. Для пьезоэлектрических клапанов отдельно проверяется герметичность гидравлической части мультипликатора.

Развитие систем Common Rail идёт по пути дальнейшей электронизации и интеграции. Появляются клапаны с встроенными датчиками давления, что позволяет осуществлять индивидуальный контроль и коррекцию впрыска для каждого цилиндра в реальном времени. Растёт роль программно-аппаратных методов диагностики, когда алгоритмы ЭБУ не только фиксируют неисправность, но и определяют её вероятную природу, анализируя тонкие изменения в параметрах работы системы.
