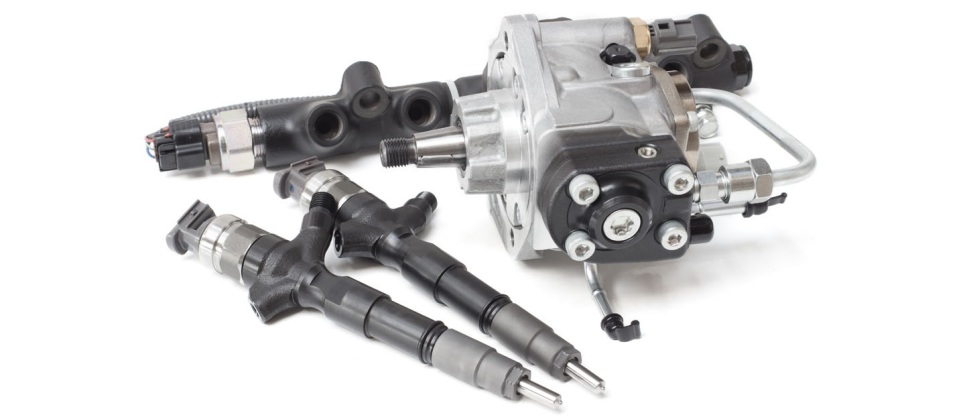

Причины выхода из строя топливных форсунок после замены ТНВД дизельного двигателя

В практике ремонта дизельной топливной аппаратуры нередки ситуации, когда замена ТНВД, призванная восстановить работоспособность силового агрегата, приводит к каскадному отказу форсунок. Настоящая статья посвящена системному анализу факторов, провоцирующих повреждение прецизионных элементов форсунок в постремонтный период. Рассматриваются физико-химические механизмы износа, роль загрязнений, ошибки монтажа и особенности гидравлического взаимодействия компонентов системы. Материал предназначен для инженерно-технических работников, специалистов по диагностике и ремонту дизельных двигателей.

Топливная система современного дизельного двигателя представляет собой высокоточный гидравлический комплекс, работающий при давлениях, достигающих 2000 бар и более (в системах Common Rail). Ключевые элементы — ТНВД и форсунки — являются прецизионными парами, зазоры в которых измеряются микронами. Любое вмешательство в такую систему требует неукоснительного соблюдения технологической дисциплины. Замена ТНВД, являясь сложной ремонтной операцией, создает риски для остальных компонентов, в первую очередь для форсунок. Статистика обращений в сервисные центры показывает, что выход форсунок из строя в течение короткого времени после замены насоса — явление распространенное, имеющее, однако, четко выраженные технические причины.

1. Основные причины отказов форсунок после замены ТНВД

Анализ технической литературы и практического опыта позволяет выделить четыре основные группы причин, приводящих к повреждению форсунок в рассматриваемый период.

1.1. Механическое загрязнение топливной системы продуктами износа

Наиболее частая и разрушительная причина — наличие в магистралях металлической стружки и абразивных частиц, оставшихся от эксплуатации старого, изношенного ТНВД.

• Механизм образования загрязнений: В процессе разрушения плунжерных пар, подшипников скольжения или торцевого уплотнения привода насоса в топливо попадают металлические микрочастицы (сталь, алюминий, латунь). Эти частицы обладают высокой твердостью и абразивными свойствами.

• Воздействие на форсунки: Попадая в форсунки, частицы действуют как абразивный порошок. В системах с механическим впрыском они нарушают герметичность запорного конуса распылителя. В системах Common Rail они забивают входные дроссели, повреждают прецизионные поверхности золотников управляющих клапанов и заклинивают иглы распылителей. Даже микроскопическая царапина на уплотняющей поверхности приводит к разгерметизации и неконтролируемому сливу топлива.

• Характерный симптом: Наличие блестящей металлической пыли в топливном фильтре или на магните сливной пробки бака.

1.2. Нарушение технологии ремонта и монтажа

Человеческий фактор и несоблюдение регламента работ являются второй по значимости причиной.

• Недостаточная очистка системы: Замена насоса без демонтажа и санации топливного бака, магистралей низкого давления и, критически важно, топливной рампы (аккумулятора) . Стружка и отложения оседают в гидравлических полостях и не удаляются простой промывкой. Установка нового насоса на загрязненную систему гарантированно приводит к разносу загрязнений по форсункам при первом же пуске.

• Загрязнение при монтаже: Попадание грязи, пыли, песка или технических жидкостей (например, очистителей карбюратора) в открытые топливопроводы или штуцеры насоса и форсунок во время ремонта. Очистители, помимо механического загрязнения, смывают остаточную смазочную пленку, что критично при первых оборотах коленчатого вала.

• Повреждение уплотнительных элементов: Использование некачественных или неподходящих медных шайб, уплотнительных колец, а также их повреждение при установке приводит к нарушению герметичности. Это вызывает подсос воздуха в систему или утечки топлива, что меняет гидравлическую картину работы и может привести к перегреву и заклиниванию прецизионных пар из-за недостатка смазки.

1.3. Гидравлический удар и работа без нагрузки

Пусковые операции, проводимые с нарушением инструкций, способны вывести из строя даже новый насос и форсунки.

• Прокрутка стартером со снятыми трубками высокого давления: Эта распространенная ошибка приводит к работе плунжерных пар ТНВД без противодавления. Смазка в насосе осуществляется перекачиваемым топливом. Работа "на воздух" или с использованием легкоиспаряющихся очистителей, не обладающих смазывающими свойствами, вызывает сухое трение. Результат — микроскопические задиры на плунжерах и гильзах, потеря насосом способности создавать номинальное давление.

• Последствия для форсунок: Ослабленный насос не может преодолеть усилие пружины форсунки и открыть распылитель. Двигатель не запускается, либо работает крайне неустойчиво. В попытках компенсировать низкое давление насоса (в системах с электронным управлением) ЭБУ может увеличивать время впрыска, что приводит к перегрузке форсунок и их преждевременному износу, если давление все же удается поднять.

1.4. Несовместимость и низкое качество компонентов

Установка контрактных (бывших в употреблении) или неоригинальных деталей без предварительной диагностики создает дополнительные риски.

• Контрактные форсунки: Форсунки, длительное время находившиеся без эксплуатации, подвержены закоксовыванию распылителей и застыванию остатков топлива внутри корпуса. Усилие страгивания иглы у таких форсунок может быть аномально высоким. При установке на автомобиль новый или отремонтированный насос может оказаться неспособным их открыть, либо для их открытия потребуется аномально высокое давление, создающее пиковые нагрузки на привод насоса.

• Разброс параметров: Даже для одной модели двигателя форсунки могут иметь технологический разброс по производительности и давлению начала впрыска. Установка "разношерстного" комплекта форсунок нарушает равномерность работы цилиндров и создает неравномерную нагрузку на секции ТНВД (в рядных или распределительных насосах), что ускоряет его износ и может привести к поломке.

2. Механизм развития каскадного отказа

Процесс разрушения форсунок после замены ТНВД часто протекает по следующему сценарию:

1. Инициирующее событие: Износ старого ТНВД (или его повреждение в ходе некорректных пусковых операций) приводит к генерации металлической стружки.

2. Накопление загрязнителя: Стружка и продукты износа оседают в гидравлических аккумуляторах (рампах), топливопроводах и фильтре грубой очистки.

3. Замена насоса и первый пуск: Устанавливается новый или отремонтированный ТНВД. При запуске турбулентный поток топлива срывает осевшие загрязнения и транспортирует их к форсункам.

4. Повреждение форсунок: Абразивные частицы попадают в прецизионные зазоры. Происходит либо заклинивание иглы (в открытом или закрытом положении), либо эрозионный износ уплотняющих поясков.

5. Финал: Двигатель теряет мощность, работает с перебоями, дымит или не запускается. Диагностика показывает выход из строя одной или нескольких форсунок.

3. Диагностика первопричины

Для определения истинной причины отказа и выбора верной стратегии ремонта необходимо провести комплекс диагностических мероприятий:

1. Анализ топливного фильтра: Вскрытие и осмотр фильтрующего элемента на предмет наличия металлических частиц. Это самый простой и информативный метод проверки факта разрушения ТНВД.

2. Проверка обратных сливов: Измерение объема топлива, сливаемого из форсунок в обратную магистраль. Повышенный слив (более 15-20% от расхода) указывает на разгерметизацию прецизионной пары форсунки.

3. Компьютерная диагностика: В системах Common Rail — анализ корректировок впрыска (IQ imbalance), которые могут указать на падение производительности конкретной форсунки.

4. Стендовые испытания: Демонтаж и проверка форсунок на специализированном стенде для определения давления начала впрыска, герметичности и качества распыла. Обязательная процедура при подозрении на загрязнение.

4. Профилактические меры и технология безопасной замены ТНВД

Предупреждение выхода форсунок из строя достигается строгим соблюдением регламента работ при замене ТНВД:

1. Диагностика перед заменой: Прежде чем менять насос, необходимо убедиться в отсутствии стружки в системе (осмотр фильтра, анализ обратных сливов форсунок).

2. Полная санация системы:

   • Демонтаж и очистка (или замена) топливного бака.

   • Продувка или замена топливопроводов низкого давления.

   • Обязательная замена топливной рампы (аккумулятора) при обнаружении признаков металлической стружки. Промывка рампы в условиях обычного сервиса неэффективна из-за сложной геометрии внутренних каналов.

   • Замена всех топливных фильтров (тонкой и грубой очистки).

3. Запрет на "сухую" прокрутку: Перед первым пуском система должна быть заполнена топливом с помощью ручного подкачивающего насоса или путем создания избыточного давления в магистрали низкого давления. Категорически запрещается длительная прокрутка стартером со снятыми трубками высокого давления.

4. Использование качественных компонентов: Применение новых форсунок или прошедших полную стендовую диагностику с очисткой. Замена уплотнительных шайб и колец только на новые, соответствующие спецификации.

5. Контрольная диагностика: После запуска и кратковременной работы необходимо повторно проверить топливный фильтр на наличие стружки и провести компьютерную диагностику работы форсунок.

Выход из строя топливных форсунок после замены ТНВД не является случайностью или "роковым стечением обстоятельств". Это закономерный результат накопления в системе загрязнений от предыдущего насоса или следствие нарушения технологии ремонтных работ. Ключевым фактором является наличие абразивных частиц (металлической стружки) в топливе, которые разрушают прецизионные пары форсунок.

Для исключения подобных ситуаций необходим системный подход: замена насоса должна сопровождаться тотальной санацией всей топливной магистрали, включая бак, фильтры и рампу. Только обеспечение абсолютной чистоты среды и соблюдение правил пуска гарантируют сохранность дорогостоящих форсунок и долговечную работу отремонтированной топливной аппаратуры.
