Назначение блока АБС
Антиблокировочная система тормозов (ABS): назначение, устройство и принцип работы
1. Назначение и роль ABS в тормозной системе
Антиблокировочная тормозная система (ABS) является критически важным элементом активной безопасности современного автомобиля. Её основная функция — предотвращение полной блокировки колес в процессе торможения, обеспечение курсовой устойчивости и сохранение управляемости транспортного средства.
При возникновении экстренной ситуации резкое воздействие на педаль тормоза может привести к блокировке колес. В этот момент сцепление с дорожным покрытием теряется, и автомобиль перестает реагировать на поворот руля, двигаясь по неконтролируемой траектории. ABS решает эту проблему, поддерживая вращение колес на грани блокировки. Важно понимать, что эффективность работы ABS напрямую зависит от исправности других компонентов тормозной системы, в частности усилителя тормозов. На большинстве современных автомобилей применяется вакуумный усилитель тормозов, который снижает усилие, необходимое водителю для нажатия на педаль, обеспечивая тем самым комфорт и возможность быстрой активации ABS.
2. Принцип работы антиблокировочной системы
Работа ABS основана на имитации прерывистого торможения, однако электроника выполняет этот цикл с частотой, недоступной человеку.
Алгоритм функционирования системы выглядит следующим образом:
Мониторинг: Электронный модуль управления (часто называемый блоком управления ABS) непрерывно получает данные о скорости вращения каждого колеса.
Анализ: В момент резкого торможения модуль фиксирует критическое замедление одного или нескольких колес, сигнализирующее о приближении к порогу срабатывания.
Коррекция давления: Модуль управления дает команду исполнительному устройству — модулятору тормозов. Встроенные электромагнитные клапаны перекрывают подачу тормозной жидкости к колесному цилиндру блокирующегося колеса, снижая давление.
Восстановление давления: Как только скорость вращения колеса восстанавливается, клапаны открываются, и давление в магистрали повышается, возобновляя эффективное торможение.
Цикл «сброс-удержание-нарастание» повторяется многократно (до 15–20 раз в секунду). Водитель ощущает это как характерную пульсацию педали тормоза. Важно отметить, что без исправного вакуумного усилителя тормозов эффективность этого процесса снижается, так как водитель может быть не в состоянии создать достаточное давление в системе для корректной работы модулятора.
3. Типы антиблокировочных систем
Конструктивно системы ABS различаются по количеству каналов регулирования.
3.1. Четырехканальная ABS
Наиболее совершенная конфигурация. Система оснащается четырьмя колесными датчиками ABS (по одному на каждое колесо) и четырьмя каналами управления. Модуль управления имеет возможность индивидуально регулировать тормозное усилие для каждого колеса, что обеспечивает максимальную эффективность.
3.2. Трехканальная ABS
В данной схеме используются три датчика. Передние колеса контролируются индивидуально, задние — синхронно по одному общему каналу. Датчик на задней оси фиксирует среднюю скорость вращения обоих колес.
3.3. Одноканальная ABS
Устаревший тип с одним датчиком на заднем мосту. Регулирование осуществляется синхронно на обоих задних колесах. В настоящее время на легковых автомобилях не применяется.

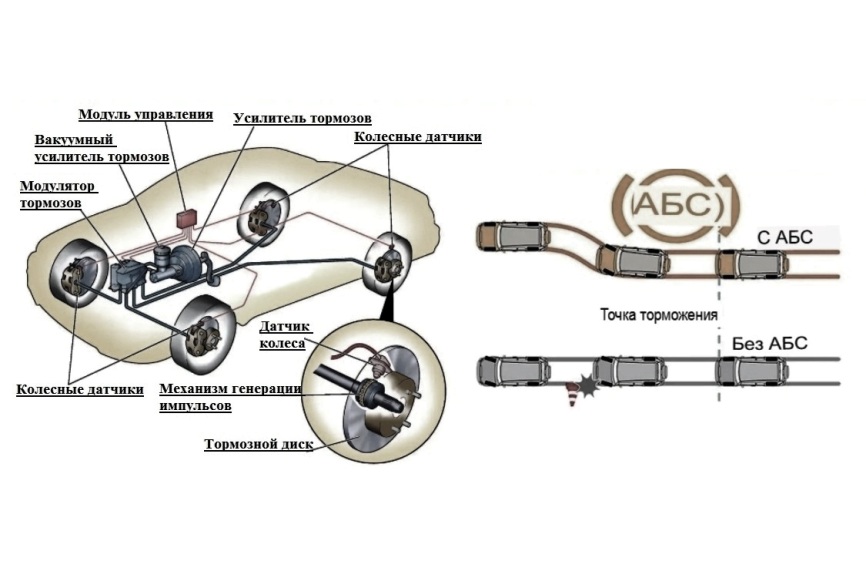

4. Компонентный состав системы
Конструктивно ABS представляет собой совокупность электронных и гидравлических элементов. Понимание устройства каждого компонента необходимо для качественной диагностики.
Модуль управления (электронный блок управления):
Центральный процессор системы. Он принимает сигналы от датчиков, обрабатывает их по заложенным алгоритмам и выдает команды исполнительным механизмам — клапанам модулятора тормозов.Модулятор тормозов (гидравлический блок):
Исполнительное устройство, включающее в себя электромагнитные клапаны, аккумуляторы давления и насос обратной подачи. Именно модулятор тормозов физически изменяет давление в тормозных магистралях, «отжимая» тормозную жидкость от колесных цилиндров, чтобы не дать колесам заблокироваться.Колесные датчики ABS (датчики скорости вращения колес):
Устройства, установленные в ступицах колес или редукторе моста. В профессиональной среде их также называют датчик колеса или колесные датчики. Они фиксируют угловую скорость вращения.Устройство: В основе работы большинства датчиков лежит механизм генерации импульсов. Он представляет собой взаимодействие чувствительного элемента (например, датчика Холла или индукционной катушки) с зубчатым ротором (импульсным кольцом), вращающимся вместе со ступицей. При прохождении зубьев мимо датчика генерируется электрический сигнал, частота которого пропорциональна скорости вращения колеса.
Элементы тормозных механизмов:
Объектами управления ABS являются штатные тормозные механизмы автомобиля. К ним относятся тормозной диск (или барабан), суппорт, колодки и колесные цилиндры. Именно на тормозной диск передается усилие от колодок, и именно его вращение контролируют колесные датчики ABS.Вакуумный усилитель тормозов:
Хотя данный узел не входит в состав гидравлического блока ABS, он является неотъемлемой частью тормозной системы, обеспечивающей ее работу. Усилитель тормозов создает дополнительное усилие на педали, используя разрежение во впускном коллекторе (или от отдельного вакуумного насоса). Без его исправной работы водитель физически не сможет быстро создать необходимое давление в магистралях, что сделает срабатывание ABS менее эффективным или вовсе невозможным в экстренной ситуации.
5. Типовые неисправности и диагностика
О неисправности системы ABS водитель информируется посредством включения контрольной лампы на панели приборов. При этом штатная тормозная система сохраняет работоспособность (при условии исправности вакуумного усилителя тормозов и отсутствия утечек), однако эффективность торможения снижается.
Наиболее распространенные причины отказов:
Неисправности колесных датчиков:
Это самая частая проблема. Загрязнение рабочей поверхности датчика колеса, механические повреждения, нарушение целостности проводки или нарушение зазора между датчиком и механизмом генерации импульсов (зубчатым ротором) приводят к некорректным сигналам или их отсутствию. Люфт в ступичных подшипниках также сбивает этот зазор, вызывая сбои.Проблемы с проводкой и разъемами:
Окисление контактов, обрывы проводов, короткое замыкание — типичные электрические неисправности.Неисправности модулятора тормозов:
Отказ электромагнитных клапанов или насоса обратной подачи внутри модулятора тормозов. В некоторых случаях блок подлежит ремонту, но чаще требуется замена гидравлического блока в сборе.Отказы электроники:
Выход из строя самого модуля управления. Это наименее распространенная, но наиболее сложная поломка, требующая диагностики специализированным оборудованием и, как правило, замены блока.Влияние других систем:
Косвенное влияние на работу ABS могут оказывать неисправности вакуумного усилителя тормозов (тугой или тугой ход педали не позволяет системе выйти на рабочие режимы), а также механические проблемы, такие как биение тормозного диска, которое создает паразитные вибрации, считываемые датчиками.
Диагностика ABS начинается с проверки предохранителей, целостности проводки и состояния колесных датчиков ABS. Считывание кодов ошибок из памяти модуля управления производится при помощи диагностического сканера, что позволяет точно локализовать неисправность.
