Плунжерные пары в машиностроении и гидравлике: технология, привод, регулирование

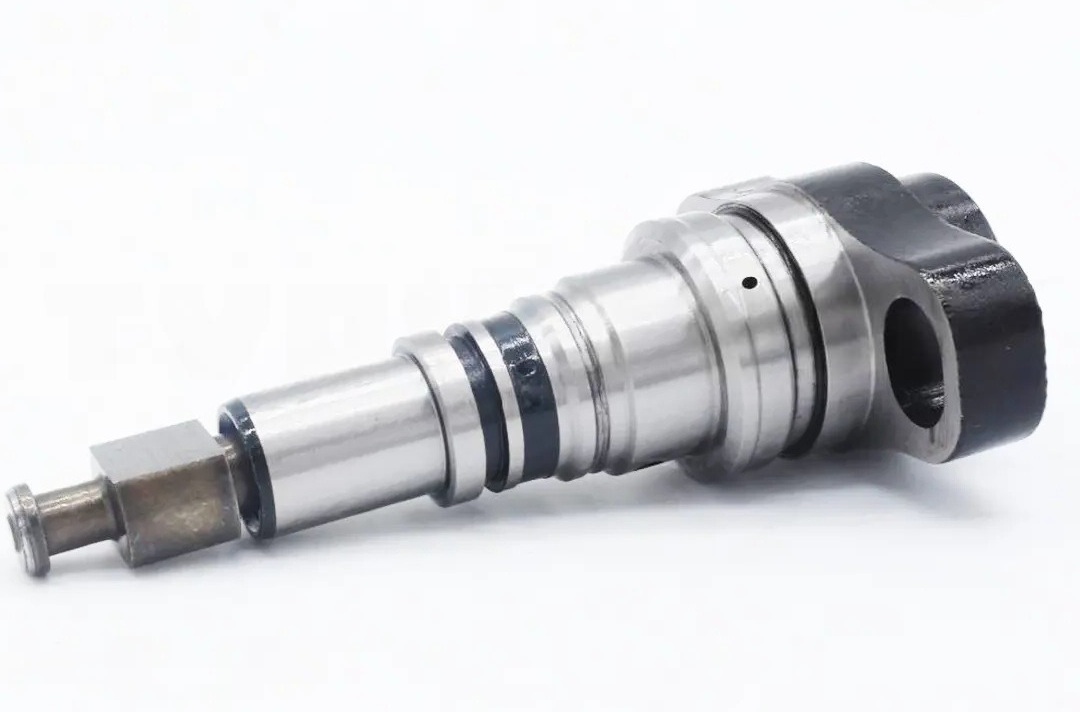

Плунжерная пара представляет собой прецизионное соединение подвижного элемента (плунжера) и неподвижного цилиндра (гильзы), образующих герметичную пару трения без применения эластомерных уплотнений. Рабочий зазор между поверхностями составляет от 0,5 до 3 микрон, что обеспечивает возможность создания давления рабочей среды до 2500 бар и более. Благодаря высокой точности изготовления и специальным материалам плунжерные пары находят применение в топливной аппаратуре дизельных двигателей, насосах высокого давления, гидравлических системах, нефтегазовом оборудовании, медицинской технике и других отраслях, где требуется дозированная подача жидкости под высоким давлением.

Настоящая статья обобщает сведения о конструктивных разновидностях, технологических особенностях, типах привода и способах регулирования плунжерных пар, а также рассматривает их применение в различных отраслях промышленности.

1. Технология плунжерной пары

Технология изготовления плунжерных пар определяет их эксплуатационные характеристики и ресурс. Основными материалами для производства служат высоколегированные хромистые и хромоникелевые стали (например, марки 25Х5М, 18Х2Н4МА, 20Х2Н4А), прошедшие термическую обработку до твердости 58–62 HRC. В современных насосах Common Rail и мойках высокого давления всё чаще применяется техническая керамика на основе оксида циркония, оксида алюминия или карбида кремния. Керамические плунжеры обладают исключительной износостойкостью, коррозионной стойкостью и низким коэффициентом трения, однако чувствительны к ударным нагрузкам.

Прецизионная обработка гильз включает хонингование и суперфиниширование, обеспечивающие шероховатость поверхности Ra менее 0,05 мкм и геометрическую точность в пределах допусков на овальность и конусность. Плунжеры подвергаются многопроходному шлифованию с последующим полированием, а также нанесению износостойких покрытий методами азотирования, нитридного осаждения или DLC-покрытия (алмазоподобная плёнка). Сборка пар осуществляется селективным методом: плунжеры и гильзы сортируются по размерным группам с интервалом 1–2 микрона, после чего комплектуются попарно. Вследствие этого плунжерные пары не взаимозаменяемы и поставляются в ремонт только в сборе.

2. Классификация плунжерных пар по конструктивному исполнению

В зависимости от типа насоса, в котором применяется плунжерная пара, различают три основные группы.

Для рядных топливных насосов высокого давления (ТНВД) характерно использование отдельной плунжерной секции на каждый цилиндр двигателя. Плунжер совершает возвратно-поступательное движение для нагнетания топлива и поворачивается вокруг своей оси для изменения количества подаваемого топлива. Такая конструкция отличается высокой надёжностью и применяется в основном на грузовых автомобилях, тракторах и судовых двигателях.

Распределительные ТНВД (моноплунжерные) содержат одну плунжерную пару, которая последовательно распределяет топливо по цилиндрам. В таких насосах плунжер одновременно перемещается возвратно-поступательно и вращается, что позволяет совместить функции нагнетания и распределения. Данное решение характерно для легковых автомобилей и малотоннажных коммерческих моделей.

Насосы высокого давления систем Common Rail используют от двух до трёх плунжерных пар, работающих параллельно на общий аккумулятор (рампу). Плунжеры приводятся в движение кулачковым валом и не выполняют функцию распределения топлива по цилиндрам, а только создают сверхвысокое давление (до 2500 бар) и подают топливо в рампу, откуда оно распределяется форсунками по команде электронного блока управления.

3. Геометрические и материальные разновидности

По форме рабочей поверхности плунжерные пары подразделяются на параллельные (цилиндрические) и конические. Цилиндрические пары являются классическими и наиболее распространёнными. Конические пары сложнее в производстве, но позволяют компенсировать износ за счёт осевого перемещения плунжера, что повышает ресурс узла.

По материалу и характеру обработки различают стальные пары, прошедшие закалку и поверхностное упрочнение, а также керамические и с керамическими покрытиями, обладающие повышенной устойчивостью к коррозии и абразивному износу. В гидравлических системах иногда применяются латунные пары, обеспечивающие плавность хода и устойчивость к воздействию воды или эмульсий.

4. Способы регулирования подачи

Регулирование количества рабочей среды, подаваемой плунжерной парой, достигается различными методами в зависимости от конструкции насоса.

В рядных ТНВД основным способом дозирования является поворот плунжера относительно гильзы. На поверхности плунжера выполнены спиральные канавки: наполнительная и отсечная. При повороте изменяется момент открытия отсечной канавкой впускного окна гильзы, что определяет объём топлива, остающийся в надплунжерном пространстве к моменту начала нагнетания. Поворот всех плунжеров осуществляется синхронно через зубчатую рейку, связанную с центробежным или всережимным регулятором частоты вращения.

В распределительных ТНВД применяется комбинированное регулирование: изменение углового положения плунжера или управление электромагнитным клапаном отсечки, который по сигналу электронного блока управления изменяет момент наполнения надплунжерного пространства. Это позволяет более точно учитывать режимы работы двигателя.

В системах Common Rail регулирование осуществляется двумя основными способами. Первый — дозирование на входе насоса высокого давления с помощью электромагнитного или пропорционального клапана, который пропускает в плунжерные секции ровно столько топлива, сколько необходимо для поддержания заданного давления в рампе. Второй способ — управление клапаном разгрузки (Pressure Control Valve), установленным на рампе, который сбрасывает избыток топлива в бак. Оба метода управляются электронным блоком, что обеспечивает высокую точность и быстродействие.

В промышленных плунжерных насосах регулирование производительности осуществляется изменением хода плунжера (в насосах-дозаторах с эксцентриковым приводом), изменением частоты вращения приводного двигателя или установкой перепускного клапана (байпаса) на выходе насоса.

5. Привод плунжера

Тип привода определяет кинематику движения, максимальное давление и производительность плунжерной пары. Наиболее распространены следующие виды привода.

Кулачковый вал с толкателями и возвратными пружинами используется в рядных и распределительных ТНВД, а также в промышленных насосах высокого давления. Кулачковый профиль обеспечивает необходимую скорость нарастания давления и частоту циклов.

Эксцентриковый вал применяется в насосах-дозаторах и некоторых типах гидронасосов. Эксцентрик создаёт плавное возвратно-поступательное движение плунжера, что позволяет точно дозировать небольшие объёмы жидкости.

Наклонный диск (аксиально-плунжерный привод) характерен для мощных гидронасосов строительной и сельскохозяйственной техники, а также для насосов Common Rail (например, Bosch CP3, CP4). Плунжеры расположены в блоке цилиндров параллельно валу, а их выдвижение происходит под действием наклонной шайбы при вращении вала. Такая схема позволяет достичь высокой компактности и равномерности подачи.

Электромагнитный (соленоидный) привод используется в миниатюрных насосах для систем AdBlue, дозаторах и вспомогательных топливных насосах. Перемещение плунжера осуществляется под действием магнитного поля катушки и возвратной пружины; ход обычно составляет несколько миллиметров, частота срабатываний может достигать десятков герц.

В насосах Common Rail типа Bosch CP3 три плунжера приводятся в движение трёхлепестковым кулачком, что обеспечивает непрерывность потока и снижение пульсаций. В более компактном насосе CP4 два плунжера приводятся через коромысло одним кулачком; такая схема создаёт высокие пиковые нагрузки и предъявляет повышенные требования к прочности материалов.

6. Нагнетательный клапан: необходимость и функции

Вопрос о наличии нагнетательного клапана в составе узла с плунжерной парой решается в зависимости от конструкции насоса. В классических рядных и распределительных ТНВД нагнетательный клапан является обязательным элементом. Он устанавливается непосредственно над плунжерной парой и выполняет несколько функций: открывается только при достижении давления, превышающего усилие пружины и давление в нагнетательной магистрали; обеспечивает чёткую отсечку впрыска, предотвращая подтекание топлива в форсунку; препятствует обратному току топлива из магистрали в плунжерную пару; а благодаря разгрузочному пояску поддерживает остаточное давление в трубопроводе между насосом и форсункой, необходимое для стабильного начала следующего впрыска.

В системах Common Rail отдельный нагнетательный клапан у каждой плунжерной пары отсутствует. Его роль выполняют общие клапаны дозирования на входе насоса или клапан регулирования давления на рампе. Распределение потока и предотвращение обратного хода обеспечиваются за счёт конструкции плунжерных секций и электронного управления.

В промышленных плунжерных насосах обычно применяются два клапана — всасывающий и нагнетательный, образующие стандартную схему объёмного насоса. В аксиально-плунжерных гидронасосах роль распределителя жидкости выполняет окно в блоке цилиндров и распределительный диск, а индивидуальные нагнетательные клапаны отсутствуют.

Таким образом, нагнетательный клапан является распространённым, но не универсальным элементом, сопутствующим плунжерной паре.

7. Области применения плунжерных пар

Помимо топливной аппаратуры дизельных двигателей, плунжерные пары широко используются в других отраслях.

Промышленные насосы высокого давления применяются в установках гидроабразивной резки (давление до 6000 бар), аппаратах мойки высокого давления (100–500 бар), насосах для опрессовки систем и цементировочных агрегатах в нефтегазовой отрасли.

Гидравлические системы строительной, дорожной и сельскохозяйственной техники базируются на аксиально-плунжерных и радиально-плунжерных насосах и гидромоторах. Плунжерные гидроцилиндры, в том числе телескопические, широко применяются в самосвальной технике.

Нефтегазовая и химическая промышленность использует плунжерные дозировочные насосы для точного ввода реагентов в скважины и трубопроводы, а также плунжерные лифты для подъёма жидкости из скважин с использованием свободно перемещающегося плунжера в качестве разделителя фаз.

Медицинская техника включает инфузионные насосы (шприцевые помпы) с миниатюрными плунжерными парами для точной подачи лекарств, а также жидкостные хроматографы высокого давления, где плунжеры из сапфира или керамики обеспечивают стабильный поток элюента.

Пищевая промышленность применяет плунжерные дозаторы для розлива жидких продуктов, а профессиональные эспрессо-машины оснащаются насосами с керамическими плунжерами, создающими рабочее давление 9–15 бар.

Компрессорное оборудование включает плунжерные компрессоры (крейцкопфного типа) для сжатия воздуха, кислорода и природного газа до высоких давлений, используемых в баллонах и технологических процессах.

Автомобилестроение кроме топливных систем использует плунжерные пары в блоках гидравлического управления ABS и ESP, в главных и рабочих цилиндрах сцепления, в адаптивных амортизаторах с плунжерными клапанами, а также в дозирующих модулях систем AdBlue.

Станкостроение и энергетика применяют плунжерные дозаторы в системах централизованной смазки металлообрабатывающих станков и прессов. На атомных и тепловых электростанциях плунжерные пары используются в гидроприводах систем управления защитой реакторов и в насосах-дозаторах для химической водоподготовки.

8. Эксплуатационные требования и ресурс

Надёжность плунжерной пары напрямую зависит от качества рабочей среды. Основными врагами прецизионного узла являются вода (вызывает коррозию рабочей поверхности), абразивные частицы (механический износ) и нарушение смазывающей способности топлива или гидравлической жидкости. Поэтому применение эффективных фильтров тонкой очистки и соблюдение сроков их замены является обязательным условием длительной эксплуатации.

Ресурс плунжерных пар в разных типах оборудования варьируется от нескольких тысяч часов в тяжёлых промышленных условиях до нескольких сотен тысяч километров пробега в автомобильных дизелях. Признаками износа или повреждения являются падение давления в системе, затруднённый пуск двигателя, неравномерная работа, повышенный расход топлива или рабочей жидкости, а также появление металлической стружки в обратном сливе.

Восстановление изношенных пар, как правило, не производится из-за невозможности обеспечить селективную подгонку размеров в ремонтных условиях. Замене подлежит только узел в сборе.

Плунжерная пара представляет собой высокотехнологичный узел, сочетающий прецизионную механическую обработку, специальные материалы и точное управление. Её конструктивное исполнение, тип привода и способ регулирования определяются областью применения — от топливной аппаратуры дизельных двигателей до промышленных насосов и медицинского оборудования. Современные тенденции направлены на повышение давления, увеличение ресурса за счёт керамических материалов и электронного управления, позволяющего достигать экологических стандартов и энергоэффективности. Соблюдение правил эксплуатации и своевременная замена плунжерных пар в соответствии с регламентом остаются основными факторами обеспечения надёжности систем, в которых они применяются.
