024-028-25-2-2 Кольцо уплотнительное ЯЗРТИ 175-1111166
Кольцо уплотнительное 024-028-25-2-2 (арт. 700-40-2241) ЯЗРТИ зеленое
Описание

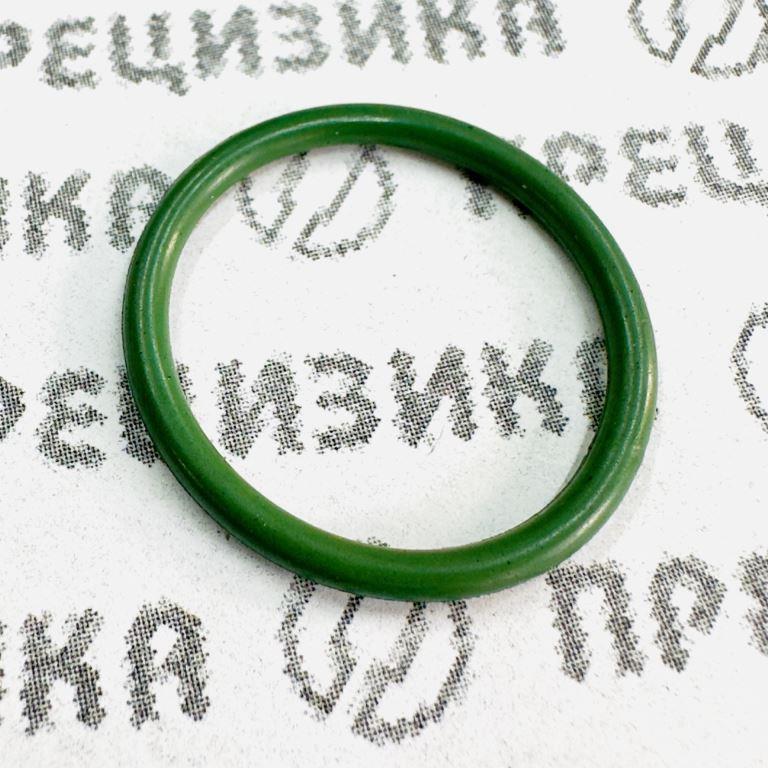

Уплотнительное кольцо 024-028-25-2-2 (артикул 700-40-2241) — изделие круглого сечения, изготовленное АО «Ярославский завод резиновых технических изделий» (ЯЗРТИ) из маслобензостойкой резиновой смеси на основе гидрированного бутадиен-нитрильного каучука (HNBR). Цвет — зелёный. Кольцо предназначено для герметизации резьбовых соединений топливопроводов высокого и низкого давления в дизельной топливной аппаратуре. Является универсальным заменителем деталей с каталожными номерами 33.1112342, 175.1111166, 25.3111.3073 (REP).
Расположение
Изделие устанавливается в разъёмные соединения топливной магистрали дизельного двигателя: на входе топливопровода высокого давления в форсунку, в штуцерных соединениях секций топливного насоса высокого давления (ТНВД), а также в топливных насосах низкого давления (ТННД). Кольцо размещается непосредственно под накидной гайкой или полым болтом и обеспечивает уплотнение зазора между штуцером и корпусом узла.
Модели узлов и применимость
Кольцо 024-028-25-2-2 (700-40-2241) используется в форсунках, секциях ТНВД и топливных насосах низкого давления. Сводные данные по применяемости приведены в таблице 1.
Таблица 1 – Применяемость по узлам топливной аппаратуры
| Тип узла | Модель узла | Заменяемое кольцо (оригинальный номер) | Место установки |
|---|---|---|---|
| Форсунка | 216.1112010А | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Форсунка | 216.1112010-02А | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Форсунка | 216.1112010-01А | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Форсунка | 216.1112010-10 | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Форсунка | 33.1112010-03 | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Форсунка | 271.1112010-02 | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Форсунка | 272.1112010-02 | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Форсунка | 273.1112010-31 | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Форсунка | 273.1112010-20 | 33.1112342 | Штуцер / накидная гайка топливопровода |
| Секция ТНВД | 175.1111130-04 | 175.1111166 | Штуцер нагнетательного клапана |
| Секция ТНВД | 177.1111130 | 175.1111166 | Штуцер нагнетательного клапана |
| Секция ТНВД | 17.1111130-02 | 175.1111166 | Штуцер нагнетательного клапана |
| Секция ТНВД | 17.1111130-22 | 175.1111166 | Штуцер нагнетательного клапана |
| ТННД | 861.1106010 | 175.1111166 | Полый болт подвода/отвода топлива |
| ТННД | 332.1106010 | 175.1111166 | Полый болт подвода/отвода топлива |
| ТННД | 323.1106010 | 175.1111166 | Полый болт подвода/отвода топлива |
| ТННД | 323.1106010-10 | 175.1111166 | Полый болт подвода/отвода топлива |
Назначение
В форсунках кольцо устанавливается под штуцер (ввёртыш) высокого давления или накидную гайку топливопровода и герметизирует соединение с корпусом форсунки.
В секциях ТНВД кольцо ставится под штуцер нагнетательного клапана для уплотнения линии высокого давления.
В ТННД кольцо используется в резьбовых соединениях под полый болт подвода или отвода топлива на корпусе насоса.
Типоразмер и обозначение
Обозначение 024-028-25-2-2 сформировано по ГОСТ 9833-73:
- 024 — внутренний диаметр 24 мм;
- 028 — наружный диаметр 28 мм;
- 25 — толщина (сечение) кольца 2,5 мм;
- 2 (первая) — группа точности (допустимо применение в подвижных и неподвижных стыках);
- 2 (вторая) — группа резины (маслобензостойкая).
Таким образом, геометрические размеры кольца составляют ⌀24×28×2,5 мм. Масса изделия — ориентировочно 0,5 г.
Материал и технические характеристики
Кольцо выполнено из резины на основе HNBR (гидрированный нитрилбутадиеновый каучук). Материал обладает повышенной термостойкостью и стойкостью к агрессивным средам по сравнению с традиционным NBR. Технические характеристики приведены в таблице 2.
Таблица 2 – Характеристики материала и изделия
| Параметр | Значение |
|---|---|
| Материал | HNBR (гидрированный бутадиен-нитрильный каучук) |
| Цвет | Зелёный |
| Рабочая температура | от -50 °C до +130 °C |
| Максимальное давление в неподвижном соединении | 50 МПа |
| Максимальное давление в подвижном соединении | 32 МПа |
| Стойкость к средам | Дизельное топливо, масла, смазки, эмульсии, пресная и морская вода |
| Стойкость к старению | Устойчив к озону, атмосферным воздействиям |
| Группа резины по ГОСТ | 2 (маслобензостойкая) |
Правила подбора и замены
При подборе кольца следует руководствоваться каталожным номером узла и соответствием размеров 24×28×2,5 мм. Допускается замена медных колец 33.1112342 и резиновых колец 175.1111166, 25.3111.3073 (REP) на изделие 700-40-2241.
Порядок замены:
- Слить топливо, демонтировать топливопровод.
- Удалить старое кольцо, очистить посадочные поверхности от загрязнений и остатков материала.
- Убедиться в отсутствии дефектов на штуцере и корпусе.
- Установить новое кольцо в канавку или на штуцер, не допуская перекручивания и повреждений.
- Затянуть резьбовое соединение моментом, предписанным документацией на топливную аппаратуру. Чрезмерная затяжка может привести к деформации кольца и потере герметичности.
Повторное использование колец, имеющих признаки износа, растрескивания или потери эластичности, не допускается.
О производителе
АО «Ярославский завод резиновых технических изделий» (ЯЗРТИ) — российское предприятие, специализирующееся на выпуске резинотехнической продукции, в том числе уплотнительных колец по ГОСТ 9833-73 и ГОСТ 18829-73. Завод поставляет комплектующие для топливной аппаратуры дизельных двигателей, используя современные рецептуры резиновых смесей, включая HNBR.
