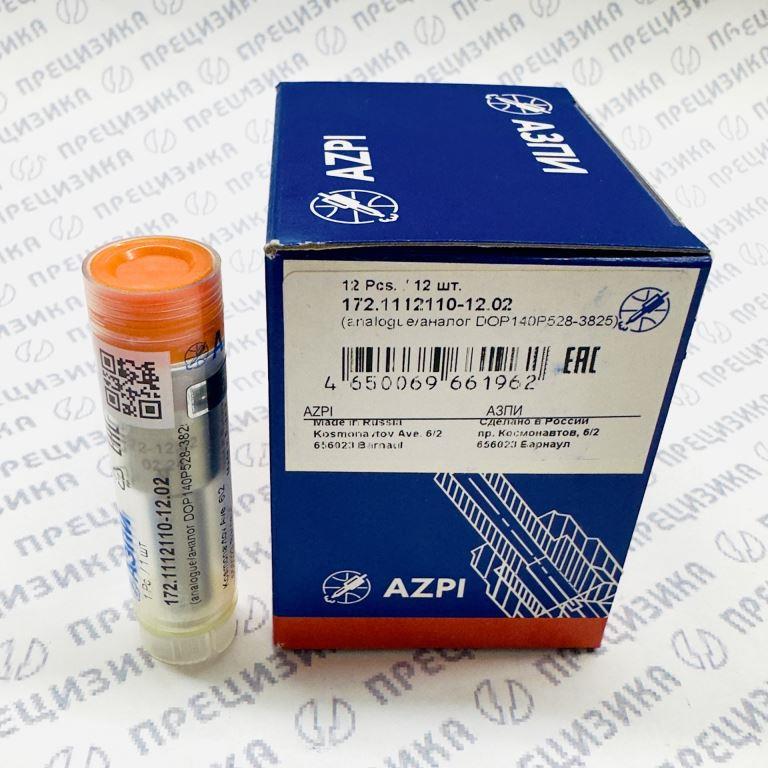

Распылитель форсунки 172.1112110-12.02 (АЗПИ)

Артикул: 172.1112110-12.02
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (Барнаул, Россия)
Маркировка: 172-12.02

1. Материал и технические характеристики

Распылитель 172.1112110-12.02 относится к классу закрытых прецизионных многодырчатых распылителей, применяемых в дизельной топливной аппаратуре традиционного типа. Изделие устанавливается в корпус форсунки и обеспечивает дозированный впрыск топлива в камеру сгорания с формированием оптимального факела распыла.

Конструктивные особенности

Распылитель выполнен по схеме прецизионной пары «игла – корпус»: зазор между сопрягаемыми поверхностями составляет единицы микрометров, что обеспечивает высокое давление впрыска и герметичность запирания. Пять сопловых отверстий расположены под расчётными углами, формирующими равномерный факел распыла. Открытие распылителя происходит только при достижении порогового давления, создаваемого ТНВД; чёткая отсечка подачи предотвращает подтекание топлива после завершения цикла.

Контроль качества

Изделие производится в соответствии с требованиями ГОСТ Р 53464-2009 и проходит многоступенчатый контроль точности параметров, включая проверку герметичности запорного конуса и геометрии сопловых отверстий.

Важное примечание

Угол конуса распыла и пропускная способность в открытых источниках не нормируются — эти параметры определяются конструкцией конкретной форсунки и режимом впрыска.

2. Аналоги, кросс-номера и альтернативные обозначения

2.1. Сводная таблица кросс-номеров

3. Применимость

3.1. Форсунки, в которых применяется распылитель

Основная форсунка для монтажа данного распылителя — 172.1112010-11.02 (172-11.02). Допустимыми аналогами форсунки в сборе являются модели 455.1112010-60 и VA70P3602995.

3.2. Двигатели, на которые устанавливается распылитель

Уточнение. Распылитель 172.1112110-12.02 применяется на двигателях экологического стандарта Евро-2 и S2 (стадия II). Для двигателей Евро-3 могут использоваться другие распылители (например, 172.1112110-12 с параметрами 5 × 0,27 мм).

3.3. Техника, на которой применяются двигатели с данным распылителем

Дополнение по технике. В ряде источников также упоминаются автомобили ЛАЗ-695Д, ЗиЛ-5301 («Бычок»), ЗиЛ-325, ЗиЛ-4327, ЗиЛ-432900, ЗиЛ-432902, ЗиЛ-497420, ПАЗ-3205, ГАЗ-33081, МАЗ-4370.

4. Правила подбора и замены

4.1. Критерии подбора распылителя

При подборе распылителя необходимо учитывать следующие параметры:

• Тип форсунки — распылитель должен соответствовать конструкции корпуса форсунки (посадочный диаметр, ход иглы, способ крепления).
• Количество и диаметр сопловых отверстий — для 172.1112110-12.02: 5 × 0,325 мм.
• Эффективное проходное сечение (mf) — 0,290–0,310 мм².
• Давление начала впрыскивания — 252 +10 кгс/см².
• Марка техники, модель двигателя и каталожный номер устанавливаемого распылителя.

4.2. Правила замены

Замена распылителя производится при следующих признаках:

• снижение гидравлической производительности;
• нарушение герметичности по запирающему конусу;
• отклонение давления начала впрыска;
• ухудшение качества распыла топлива.

Порядок замены:

• Перед установкой распылителя необходимо сверить артикул с данными изготовителя.
• После замены распылителя форсунка устанавливается на испытательный стенд (например, Bosch EPS 815) для проверки моментов впрыска, герметичности и качества распыла.
• Установка компонента требует обязательной последующей диагностики, регулировки и (для систем Common Rail) кодирования.

4.3. Особенности взаимозаменяемости

• Распылитель 172.1112110-12.02 является прямым аналогом 172.1112110-02 и 172.1112110-11.02.
• Распылитель 335.1112110-130 (ЯЗДА) имеет диаметр иглы 4,5 мм (против 4 мм у 172-й серии), что требует проверки посадочного места в форсунке перед установкой.
• Распылители серии 172.1112110-12 с параметрами 5 × 0,27 мм (mf = 0,190–0,210 мм²) предназначены для двигателей Евро-3 и не являются взаимозаменяемыми с 172.1112110-12.02 без соответствующей перенастройки топливной аппаратуры.

5. О производителе и качестве продукции

АО «Алтайский завод прецизионных изделий» (АЗПИ) — российское промышленное предприятие, созданное в 1991 году на базе цеха топливной аппаратуры Алтайского моторного завода. Завод является ведущим российским производителем топливной аппаратуры для дизельных двигателей всех типов, соответствующих мировым экологическим стандартам.

Производственная программа

В рамках собственной программы импортозамещения на предприятии разработано свыше 130 модификаций распылителей, более 110 уже освоено в производстве. Выпускаются инжекторы и запасные части к ним для установки на двигатели российского и зарубежного производства.

Система качества

В 2015 году предприятие получило сертификат соответствия действующей на заводе системы менеджмента качества требованиям международного автомобильного стандарта ISO/TS 16949. По оценкам иностранных потребителей, АЗПИ имеет нулевой уровень дефектности продукции (0 дефектов на миллион единиц изделий).

Признание на международном уровне

В знак признания высокого уровня компетенции Алтайскому заводу прецизионных изделий было выдано свидетельство концерна Bosch GmbH о присвоении высшего ранга партнёрства — статуса привилегированного поставщика в группе «Подразделение автомобильных запчастей. Дизельные запчасти».

Гарантия

Гарантийный срок эксплуатации распылителей АЗПИ составляет 12 месяцев с даты продажи.
