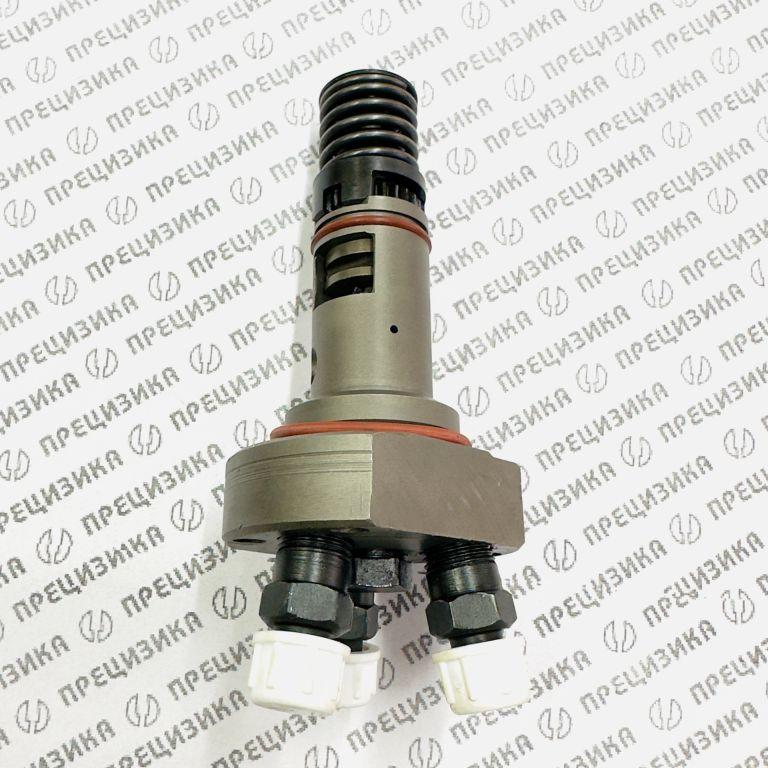

213.1111010-10 Секция ТНВД СМД-60/-72 Т-150 Precizika
213.1111010-10 Секция высокого давления ТНВД (3 штуцера)
Артикул: 213.1111010-10
Бренд: Прецизика
Произведено: ПФК ПРЕЦИЗИКА
1. Описание и состав секции
Секция высокого давления 213.1111010-10 — прецизионный узел рядного топливного насоса высокого давления, предназначенный для дизельных двигателей семейства СМД. Конструктивно выполнена в моноблочном чугунном корпусе с тремя резьбовыми штуцерами: подвода топлива из магистрали низкого давления, отвода дозированной порции под высоким давлением к форсунке и перепуска/дренажа утечек. Поставляется в сборе и включает все указанные ниже компоненты, необходимые для монтажа в гнездо ТНВД.
Состав секции 213.1111010-10 (перечень деталей)
| № | Название детали | Артикул / Обозначение | Примечание |
|---|---|---|---|
| 1 | Секция в сборе | 213.1111010-10 | Готовый узел, включающий всё перечисленное ниже |
| 2 | Корпус секции (с тремя штуцерами) | 213.1111015 (ориентировочно) | Индивидуальный артикул корпуса не выделяется. Штуцеры: подвода топлива, отвода/перепуска, высокого давления |
| 3 | Плунжерная пара (втулка + плунжер) | 58-1111030 (основной), также 213.1111030-10 | Диаметр плунжера 9 мм. Продаётся отдельно |
| 4 | Клапан нагнетательный в сборе (седло, клапан, пружина, упор) | 58-1111060-01 (или 33.1111060-01) | Уточняется по каталогу производителя. Часто входит в ремкомплект плунжерной пары |
| 5 | Пробка штуцера высокого давления | В составе клапанной группы | Отдельный номер редко используется |
| 6 | Прокладка клапана (медная шайба) | Идёт в ремкомплекте | Может быть заменена по месту |
| 7 | Толкатель плунжера в сборе (стакан, ролик, ось) | 213.1111080 (или 58-1111080) | Индивидуально не продаётся |
| 8 | Пружина возвратная плунжера | 213.1111070 | Входит в ремкомплект секции, если таковой существует |
| 9 | Тарелка пружины верхняя (опора) | 213.1111094 | |
| 10 | Тарелка пружины нижняя (сухарь, фиксируется на толкателе) | 213.1111092 | |
| 11 | Поворотная втулка (с зубчатым сектором) | 213.1111090 (ориентировочно) | Обеспечивает поворот плунжера от рейки |
| 12 | Стяжной хомут поворотной втулки | 213.1111098 (ориентировочно) | |
| 13 | Уплотнительные кольца (резиновые) | 213.1111096 (или подбираются по размеру) | Ставятся в канавки корпуса секции |
| 14 | Штуцер подвода топлива (с сетчатым фильтром) | В составе корпуса | |
| 15 | Штуцер отвода/перепуска | В составе корпуса |
2. Аналоги
Прямые взаимозаменяемые артикулы секции в сборе
- 213.1111010
- 213.1111010-50
- Аналоги производства Motorpal (Чехия) для насосов платформы PP6M
Функционально совместимые плунжерные пары, устанавливаемые внутрь секции
- 213.1111210-10
- 213-1111210
- Motorpal 213 111 121 0
При подборе аналога необходимо обеспечить полное соответствие диаметра и хода плунжера (9×10 мм), настройки нагнетательного клапана и присоединительных размеров всех трёх штуцеров. Зарубежные аналоги могут потребовать дополнительного контроля геометрии посадочных мест.
3. Расположение
Секция устанавливается в посадочное гнездо корпуса рядного шестиплунжерного ТНВД. На двигателях СМД-60/62/72 топливный насос смонтирован в развале V-образного блока цилиндров и приводится от распределительного вала через шестерёнчатую передачу. Каждая секция фиксируется фланцем и крепёжными шпильками. Связь с рейкой управления подачей осуществляется через поворотную втулку, обеспечивая синхронное изменение цикловой подачи всех секций.
4. Модели ТНВД
Секция 213.1111010-10 применяется в следующих моделях рядных топливных насосов высокого давления:
| Модель ТНВД | Примечание |
|---|---|
| 6ТН-9×10 | Базовая модель |
| 6ТН-9×10-01 | Модификация |
| 6ТН-9×10Т | Исполнение для двигателей с турбонаддувом |
| PP6M9P1e | Аналог Motorpal |
Перечисленные насосы являются штатными для дизелей СМД-60, СМД-62, СМД-72 и их модификаций.
5. Назначение
Секция высокого давления выполняет следующие функции в топливной системе дизельного двигателя:
- Создание высокого давления топлива и подача его по трубопроводу к форсунке.
- Точное дозирование цикловой порции топлива в зависимости от скоростного и нагрузочного режима.
- Резкая отсечка подачи в конце цикла нагнетания посредством нагнетательного клапана, что исключает подтекание распылителя и обеспечивает чёткий впрыск.
- Организованный отвод утечек топлива из надплунжерного пространства через третий штуцер в дренажную магистраль для предотвращения разжижения масла в картере ТНВД и стабилизации гидравлического режима.
6. Типоразмер и обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Каталожное обозначение | 213.1111010-10 |
| Типоразмер плунжерной пары | Диаметр 9 мм, ход 10 мм |
| Материал корпуса секции | Высокопрочный легированный чугун |
| Материал плунжерной пары | Инструментальная легированная сталь (ШХ15), термообработка, прецизионная шлифовка |
| Зазор в плунжерной паре | 2–4 мкм (селективная сборка) |
| Материал нагнетательного клапана | Сталь, коническое уплотнение |
| Максимальное рабочее давление впрыска | 250 бар (превышение может вызвать деформацию узла) |
| Масса секции в сборе | 1,13 кг |
| Допустимое топливо | Дизельное топливо без примесей (биотопливо не допускается) |
| Производитель | ООО «ПФК ПРЕЦИЗИКА» |
| Бренд | Прецизика |
7. Применимость ТНВД, двигатели, техника
Секция 213.1111010-10 используется в составе указанных выше моделей ТНВД, которые устанавливаются на четырёхтактные шестицилиндровые V-образные дизельные двигатели жидкостного охлаждения семейства СМД.
Совместимые модели двигателей
| Модель двигателя | Исполнение |
|---|---|
| СМД-60 | атмосферный |
| СМД-60Т | с турбонаддувом |
| СМД-62 | атмосферный |
| СМД-62Т | с турбонаддувом |
| СМД-72 | атмосферный |
| СМД-72Т | с турбонаддувом |
Техника, на которую устанавливались указанные силовые агрегаты
| Тип техники | Модели |
|---|---|
| Колёсные и гусеничные тракторы | Т-150, Т-150К, Т-157, Т-158 |
| Зерноуборочные комбайны | СК-5 «Нива», «Енисей-1200», «Дон-1500» (ранние модификации) |
| Кормоуборочные комбайны | КСК-100, КСГ-Ф-70 |
Секция поставляется готовой к монтажу и не требует дополнительной модификации креплений при использовании на штатных ТНВД перечисленных двигателей. При установке на зарубежные аналоги рекомендуется предварительный контроль присоединительных размеров и регулировок.
8. Правила подбора и замены
- Идентификация: перед заказом сверить маркировку на корпусе секции и модель ТНВД. Допускается установка прямых аналогов, перечисленных в разделе «Аналоги».
- Контроль геометрии: при замене отдельно взятой секции в насосе без снятия с двигателя убедиться, что посадочный диаметр фланца и расположение штуцеров идентичны остальным секциям. Длина и форма штуцеров должны обеспечивать герметичное подключение топливопроводов без натяга.
- Очистка: перед демонтажем тщательно очистить зону вокруг секции от загрязнений, чтобы исключить попадание абразива в прецизионные зазоры.
- Замена уплотнений: при каждой установке секции заменять уплотнительные кольца и медные прокладки (при их наличии) во избежание утечек топлива и подсоса воздуха.
- Моменты затяжки: фланцевое крепление секции затягивать равномерно моментом, рекомендованным производителем ТНВД (обычно 20–25 Н·м). Штуцерные гайки топливопроводов затягивать ключом с контролем усилия, не допуская деформации конусных соединений.
- Проверка и регулировка: после замены одной или нескольких секций обязательна проверка насоса на стенде. Контролируются: равномерность подачи по секциям, момент начала нагнетания, угол опережения впрыска, герметичность нагнетательных клапанов. Без стендовой регулировки корректная работа двигателя не гарантируется.
- Совместимость топлива: использовать дизельное топливо, соответствующее стандартам без содержания биокомпонентов, вызывающих коррозию и закоксовывание плунжерных пар.
9. О производителе и качестве продукции
ООО «ПФК ПРЕЦИЗИКА» — российское предприятие, специализирующееся на выпуске прецизионных деталей топливной аппаратуры дизельных двигателей. Продукция распространяется под брендом «Прецизика».
Производственные процессы сертифицированы по действующим отраслевым стандартам. Плунжерные пары проходят селективную сборку с контролем зазора в микронном диапазоне. Каждая секция высокого давления подвергается выходному контролю на герметичность, производительность и равномерность подачи на специализированных стендах. Применяемые материалы и технологии термообработки соответствуют конструкторской документации заводов-изготовителей оригинальных ТНВД. Упаковка обеспечивает защиту от коррозии и механических повреждений при транспортировке и хранении.
