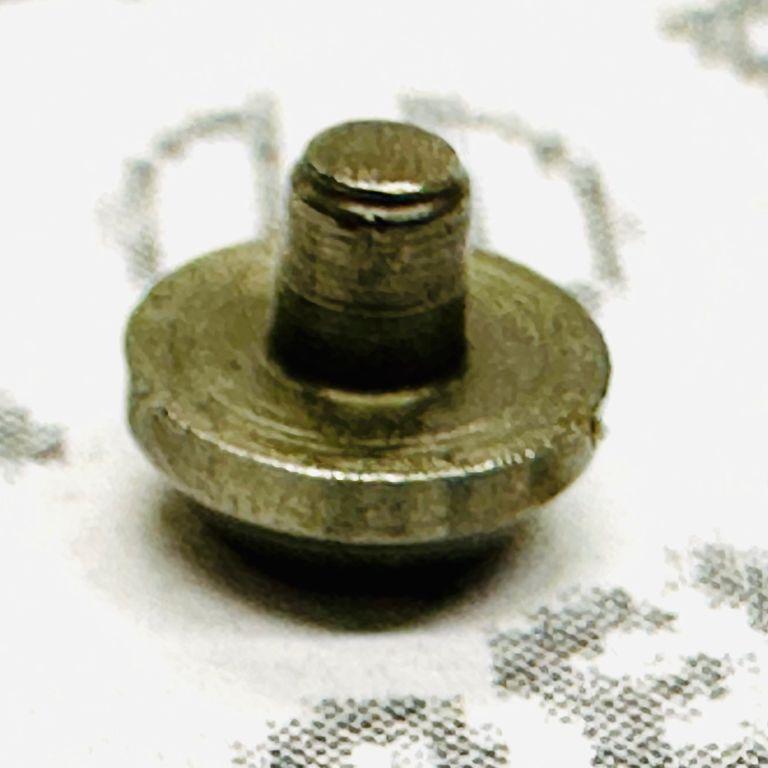

216.1112134-01 Штанга форсунки АЗПИ
Штанга форсунки 216.1112134-01
Артикул: 216.1112134-01
Бренд: АЗПИ
Производитель: АО «Алтайский завод прецизионных изделий» (АО «АЗПИ»)
1. Описание
Штанга форсунки 216.1112134-01 представляет собой прецизионный стержневой элемент топливной аппаратуры дизельного двигателя. Деталь предназначена для передачи продольного усилия от якоря электромагнитного клапана (или механического толкателя) к игле распылителя. От точности изготовления и состояния штанги зависит своевременность открытия и закрытия топливного канала, а следовательно — цикловая подача и качество распыла.
2. Расположение
Штанга устанавливается в центральном канале корпуса форсунки между подвижным элементом управляющего узла (якорь, толкатель) и хвостовиком иглы распылителя. Положение детали соосно оси форсунки. В процессе работы штанга совершает возвратно-поступательные перемещения, контактируя с сопрягаемыми поверхностями якоря и иглы.
3. Модели форсунок
Деталь применяется в составе следующих форсунок (ремонтопригодные узлы, поставляемые в сборе или в виде ремкомплектов):
| Модель форсунки | Применяемость по двигателям (основные модели) |
|---|---|
| 172.1112010-11.01 | Д-245С2, Д-245.2С2, Д-245.5С2, Д-245.16С2, Д-245.42С2, Д-245.43С2, Д-245.48С2, Д-245.7Е2, Д-245.9Е2 |
| 174.1112010-01 | Д-243С, Д-244С, Д-245С, Д-245.5С, Д-245.12С, Д-245.7, Д-245.9, Д-260, Д-260С |
| 216.1112010А | КАМАЗ-740.63-400, КАМАЗ-740.62-280, КАМАЗ-740.61-320, КАМАЗ-740.60-360, КАМАЗ-740.31-240 |
| 204.1112010-50-20 | ЯМЗ-236НЕ2, ЯМЗ-236НЕ2-3, ЯМЗ-236БЕ2, ЯМЗ-238DЕ2-5 (уровень экологических требований EURO-2) |
4. Назначение
Основное назначение штанги — точная передача осевого усилия, необходимого для подъёма иглы распылителя при активации управляющего клапана, и обеспечение гарантированного возврата иглы в седло при снятии управляющего сигнала. Отклонения геометрических параметров или износ торцевых поверхностей штанги приводят к изменению момента начала и продолжительности впрыска, нарушению равномерности подачи топлива по цилиндрам, росту дымности отработавших газов и увеличению удельного расхода топлива.
5. Типоразмер и обозначение
Каталожный номер (артикул): 216.1112134-01.
Обозначение соответствует системе нумерации АО «АЗПИ». Масса изделия составляет ориентировочно 0,0009 кг. Линейные и диаметральные размеры, а также допуски формы и расположения выполнены в соответствии с конструкторской документацией предприятия-изготовителя и обеспечивают взаимозаменяемость в рамках указанных моделей форсунок.
6. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Легированная сталь, прошедшая термическую обработку |
| Твердость контактных поверхностей | Соответствует требованиям КД для сопрягаемых деталей |
| Шероховатость торцевых поверхностей | Ra ≤ 0,4 мкм (чистовое шлифование / доводка) |
| Масса | 0,0009 кг (справочно) |
| Покрытие | Консервационное (предотвращение коррозии при хранении) |
Технология изготовления включает механообработку с высокими требованиями к точности линейных размеров, соосности и параллельности торцевых плоскостей. Упрочняющая термообработка обеспечивает стойкость к смятию и абразивному износу при циклических нагрузках.
7. Применимость
Штанга предназначена для восстановления и технического обслуживания топливных форсунок, устанавливаемых на дизельные двигатели производства Минского моторного завода (ММЗ), Ярославского моторного завода (ЯМЗ) и Камского автомобильного завода (КАМАЗ). Используется как в оригинальной комплектации, так и при проведении ремонтных работ с заменой изношенных деталей форсунки.
8. Правила подбора и замены
- Подбор осуществляется по артикулу 216.1112134-01. При заказе необходимо указывать модель форсунки, для которой приобретается деталь.
- Замена штанги должна проводиться в условиях ремонтной мастерской, оснащённой оборудованием для разборки, сборки и регулировки дизельных форсунок.
- При каждой замене штанги рекомендуется использовать полный ремонтный комплект (прокладки, уплотнения, при необходимости — игла распылителя и пружина).
- Перед установкой новой штанги следует осмотреть сопрягаемые поверхности якоря и иглы. Наличие задиров, цветов побежалости, следов коррозии или неравномерного износа не допускается. Повреждённые сопрягаемые детали подлежат замене.
- После сборки форсунки необходимо выполнить регулировку давления начала впрыска и проверку качества распыла на стенде согласно руководству по техническому обслуживанию двигателя.
- Транспортировка и хранение штанги осуществляются в заводской упаковке, исключающей механические повреждения и воздействие влаги.
9. О производителе
АО «Алтайский завод прецизионных изделий» (АО «АЗПИ») — российское предприятие, специализирующееся на разработке и выпуске топливоподающей аппаратуры для дизельных двигателей. Завод располагает полным циклом производства: от металлообработки и термообработки до сборки и испытаний готовых изделий. Продукция поставляется на конвейеры крупных моторостроительных предприятий, а также в сеть независимых поставщиков запасных частей. Система менеджмента качества сертифицирована в соответствии с требованиями, предъявляемыми к поставщикам автокомпонентов.
