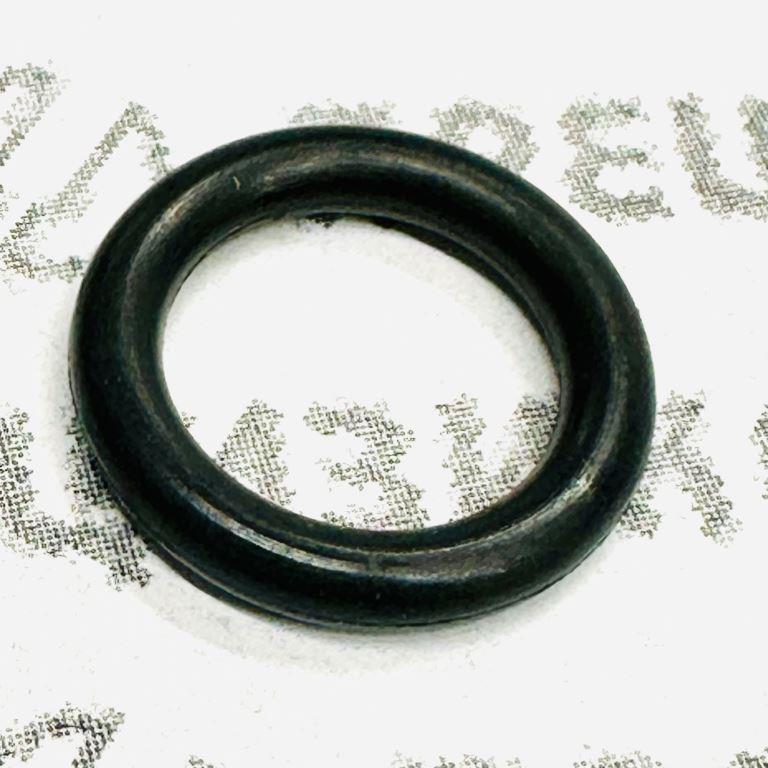

013-018-30-2-1 Кольцо уплотнительное ЯЗРТИ УТН-5.1111519
013-018-30-2-1 Кольцо уплотнительное УТН-5.1111519, 21.1110513 черное (REP) ЯЗРТИ
Артикул: УТН-5.1111519
Бренд: ЯЗРТИ
Произведено: Ярославский завод резиновых технических изделий (АО «Ярославский завод РТИ», ЯЗРТИ).
Цена: 15.00 руб.
Описание
Уплотнительное кольцо круглого сечения, изготовленное из этилен-пропиленовой резины (REP). Предназначено для применения в качестве уплотнительного элемента в топливной аппаратуре дизельных двигателей, преимущественно в топливных насосах высокого давления (ТНВД). Изделие относится к категории формовых резинотехнических изделий (РТИ) и поставляется в черном цвете.
Расположение
Кольцо устанавливается в корпус ТНВД и выполняет функцию уплотнения пробки корпуса (пробка УТН-5-1111023-А). Конструктивно размещается в канавке круглого сечения между корпусом насоса и уплотняемой пробкой, обеспечивая герметизацию внутренней полости ТНВД от утечек топлива и проникновения воздуха.
Модели ТНВД
Кольцо применяется в следующих моделях топливных насосов высокого давления (ТНВД) производства ЯЗДА и других заводов топливной аппаратуры:
| Семейство ТНВД | Модель / Артикул |
|---|---|
| 4УТНИ | 4УТНИ-1111005-14Н, 4УТНИ-1111005-18Н, 4УТНИ-1111005-20, 4УТНИ-1111005-305, 4УТНИ-1111005-315, 4УТНИ-1111005-325, 4УТНИ-1111005-350, 4УТНИ-1111005-370, 4УТНИ-1111005-А41, 4УТНИ-1111007-180, 4УТНИ-1111007-305, 4УТНИ-1111007-315, 4УТНИ-1111007-335, 4УТНИ-1111007-410, 4УТНИ-1111007-420, 4УТНИ-1111007-420.1-2, 4УТНИ-1111007-430, 4УТНИ-1111007-610, 4УТНИ-1111007-620, 4УТНИ-1111007-630 |
| 4УТНИ-П | 4УТНИ-П-1111005-30 |
| 4УТНИ-Т | 4УТНИ-Т-1111005, 4УТНИ-Т-1111005-50, 4УТНИ-Т-1111007, 4УТНИ-Т-1111007-20, 4УТНИ-Т-1111007-400, 4УТНИ-Т-1111007-50, 4УТНИ-Т-1111007-520, 4УТНИ-Т-1111007-600, 4УТНИ-Т-1111007-720 |
| 4УТНМ | 4УТНМ.1111020-30 |
| 2УТНИ | 2УТНИ-1111005 |
| 3УТНИ-Т | 3УТНИ-Т |
| УТН-5 | Общее семейство насосов |
Назначение
Кольцо предназначено для обеспечения герметичности в узлах топливных насосов высокого давления (ТНВД). Применяется в гидравлических и пневматических системах дизельных двигателей, работающих под высоким давлением. Основные точки установки:
- Уплотнение пробки корпуса ТНВД
- Уплотнение регулятора ТНВД
- Уплотнение технологических отверстий в корпусе насоса
Типоразмер и обозначение
| Параметр | Значение |
|---|---|
| Типоразмер | 013-018-30 |
| Диаметр штока (вала) | 13,0 мм |
| Диаметр цилиндра (отверстия) | 18,0 мм |
| Внутренний диаметр | 12,6 мм (-0,3) |
| Толщина (сечение) | 3,0 мм (±0,1) |
| Группа точности | 2 — для подвижных и неподвижных соединений |
| Группа резины | 1 (маслобензостойкая) |
| Вес | 0,00035 г |
Структура условного обозначения по ГОСТ 9833-73: 013-018-30-X-Y, где:
X— группа точности (2 — для подвижных и неподвижных соединений)Y— группа резины (1 — маслобензостойкая)
Альтернативные обозначения и артикулы:
| Обозначение | Примечание |
|---|---|
| УТН-5.1111519 | Основной артикул |
| 21.1110513 | Альтернативный артикул |
| 25 3111 2624 | Артикул ПАО «Автодизель» (ЯМЗ) |
| 236-1110482 | Артикул для двигателей ЯМЗ |
Материал и технические характеристики
| Характеристика | Значение |
|---|---|
| Материал | REP (Резина Этилен-Пропиленовая) |
| Цвет | Черный |
| Конструкция | Круглого сечения, тип 1-1 |
| Нормативная база (конструкция и размеры) | ГОСТ 9833-73 |
| Технические условия | ГОСТ 18829-73 |
| Диапазон рабочих температур | от -50°C до +130°C |
| Максимальная скорость перемещения | до 0,5 м/с |
Рабочие среды и давления:
| Среда | Неподвижное соединение | Подвижное соединение |
|---|---|---|
| Минеральные масла, эмульсии, смазки, пресная и морская вода | до 50 МПа | до 32 МПа |
| Сжатый воздух | до 40 МПа | до 10 МПа |
Применимость
Кольцо применяется в топливной аппаратуре дизельных двигателей следующих производителей и моделей:
| Производитель / Модель | Тип техники |
|---|---|
| ЯМЗ (ПАО «Автодизель») | Грузовые автомобили МАЗ, КАМАЗ, Урал, КрАЗ, ГАЗ, ЗИЛ |
| ММЗ (Д-240, Д-242, Д-243) | Тракторы МТЗ-80/82, сельскохозяйственная техника |
| СМД | Сельскохозяйственная техника |
| Д-21, Д-120 | Тракторы Т-16/Т-2 |
Типы техники: автобусы ЛиАЗ, ПАЗ, сельскохозяйственная и строительная техника (тракторы, самосвалы, автокраны, экскаваторы, бульдозеры).
Правила подбора и замены
- Подбор по артикулу: При подборе необходимо ориентироваться на один из основных артикулов:
УТН-5.1111519или21.1110513. Допускается использование артикулов-аналогов:25 3111 2624,236-1110482. - Подбор по типоразмеру: В случае отсутствия маркировки на изделии подбор осуществляется по геометрическим размерам: внутренний диаметр 12,6 мм, сечение 3,0 мм. Типоразмер
013-018-30является определяющим. - Проверка группы точности: Кольцо должно соответствовать 2-й группе точности, что подтверждает его пригодность как для подвижных, так и для неподвижных соединений.
- Проверка группы резины: Группа резины
1или2по ГОСТ 18829-73. Материал REP (этилен-пропиленовая резина) обеспечивает маслобензостойкость и работоспособность в заявленном температурном диапазоне. - Осмотр при замене: При демонтаже старого кольца необходимо оценить состояние уплотнительной поверхности: отсутствие механических повреждений, задиров, следов выдавливания материала. Кольцо подлежит обязательной замене при обнаружении трещин, потери эластичности или деформации.
- Установка: Монтаж производится в канавку круглого сечения. Перед установкой кольцо и посадочное место рекомендуется очистить от загрязнений. Не допускается перекручивание и чрезмерное растяжение кольца при монтаже.
О производителе
Акционерное общество «Ярославский завод резиновых технических изделий» (АО «ЯЗРТИ»)
| Параметр | Сведения |
|---|---|
| Год основания | 1932 |
| Прежнее название | Ярославский подошвенный завод (до 1945 года) |
| Расположение | 150003, г. Ярославль, ул. Советская |
| Форма собственности | Открытое акционерное общество |
| Основное направление | Изготовление формовых и неформовых резинотехнических деталей |
| Ключевые потребители | ГАЗ, ПАЗ, «Автодизель» (ЯМЗ), ТМЗ |
ЯЗРТИ является одним из ведущих российских производителей резинотехнических изделий с многолетним опытом и глубокой специализацией в области разработки и выпуска уплотнительных элементов. Предприятие поставляет продукцию для автомобильной промышленности, сельского хозяйства, авиации, флота и строительного комплекса. Производство осуществляется в строгом соответствии с требованиями ГОСТ, реализована система контроля качества на всех этапах производственного цикла.
