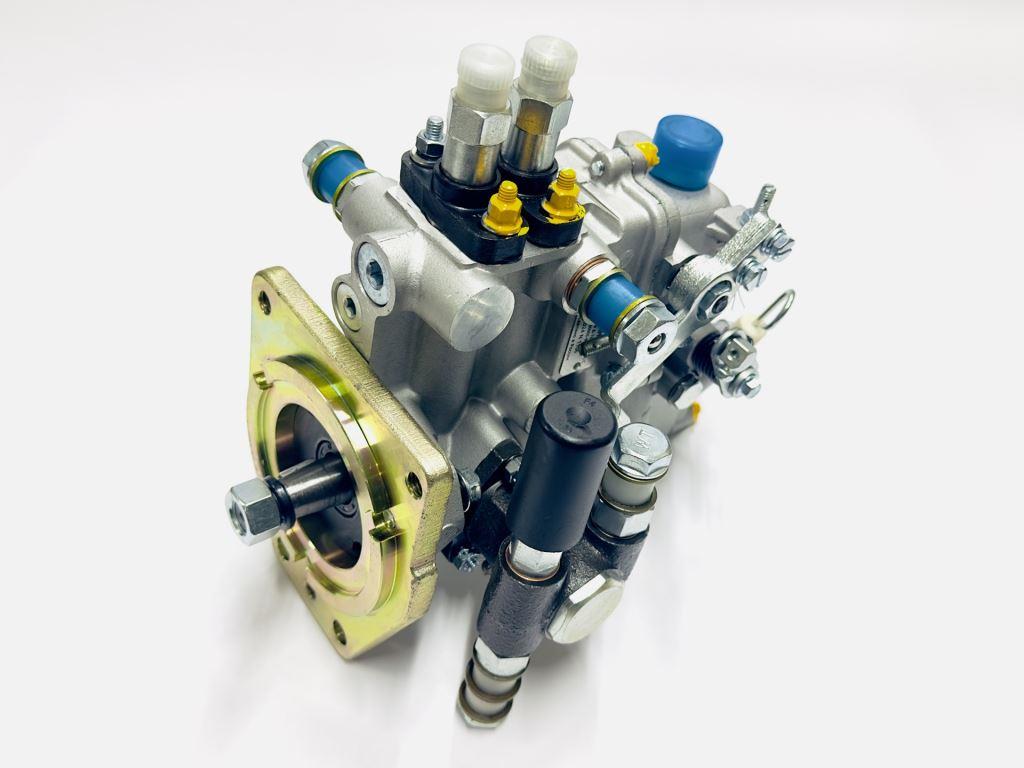

1000000005-90-900-9 ТНВД 2BQ-9 Д-120 ТЕХНО

1. Назначение и общие сведения

Топливный насос высокого давления (ТНВД) модели 2BQ-9 производства компании «ТЕХНО» представляет собой высококачественный агрегат, предназначенный для работы на дизельных двигателях Д-120 с номинальной частотой вращения коленчатого вала 1800 об/мин. Насос оснащен системой автономной (независимой) смазки, что повышает его надежность и ресурс. Изделие является полным функциональным аналогом насосов НЗТА (2УТНИ-1111005-15, 2УТНИ-1111005-35), МОТОРПАЛ (PP2M10P1f-4249), Weifu (2 PL-4249) и СП PAN-Kangda (2PL BQ-15), что обеспечивает широкую совместимость и простоту замены. Гарантийный срок на изделие составляет 12 месяцев.

2. Основные технические параметры

• ТНВД 2BQ-9 рассчитан на обслуживание двигателей мощностью до 30 кВт на один цилиндр.

• Конструктивно насос состоит из двух насосных секций.

• Ход плунжера составляет 9 мм при диаметре плунжера 9 мм,

• Расстояние между осями секций — 25 мм.

• Номинальная частота вращения кулачкового вала насоса соответствует 1800 об/мин,

• Цикловая подача топлива достигает 68 мм³.

• Насос обеспечивает цикловую подачу при пуске не менее 150 мм³, что гарантирует надежный запуск двигателя.

• Максимальное давление нагнетания топлива — 70 МПа.

• Частота вращения, соответствующая максимальному крутящему моменту двигателя, составляет 750 об/мин,

• Максимальному холостому ходу — 400 об/мин.

• Масса ТНВД — 9 кг.

3. Конструктивные особенности и регулировка

Корпус насоса выполнен в виде моноблока из алюминиевого сплава, что обеспечивает высокую герметичность топливной системы и прочность конструкции. Насосные секции выполнены по полумоноблочной схеме и интегрированы в корпус, формируя легкозаменяемые и ремонтопригодные модульные узлы.

Агрегат оснащен всережимным механическим регулятором частоты вращения, который обеспечивает стабильную работу двигателя на всех режимах. В конструкцию регулятора интегрирован пневматический корректор подачи топлива, отвечающий за формирование требуемых внешних скоростных характеристик двигателя и улучшение его экологических показателей. Регулятор также включает в себя регулировочное устройство пусковой подачи топлива и рычаг аварийного останова двигателя.

4. Применяемость

ТНВД 2BQ-9 предназначен для установки на дизельные двигатели Д-120, применяемые в широком спектре техники:

• Сельскохозяйственные и промышленные тракторы;

• Строительная и дорожная техника;

• Дизельные генераторные установки;

• Автобетоносмесители.

Конкретные модификации двигателей, для которых предназначен насос, включают, но не ограничиваются: Д-120-44 (эксплуатационная мощность 18,4 кВт / 25 л.с., 1800 об/мин) и Д-120-85 (18,4 кВт / 21 л.с., 1500 об/мин).

5. Описание производителя

Компания «ТЕХНО» является ведущим российским производителем топливной аппаратуры для дизельных двигателей. С 2015 года предприятие осуществляет поставки высококачественной продукции, соответствующей требованиям международных стандартов ГОСТ Р ИСО 9001-2015 и техническим регламентам Евразийского экономического союза (ЕАЭС).

Конструкция насосов «ТЕХНО» адаптирована для надежной работы в сложных климатических условиях, включая температурный диапазон от -40 °C до +55 °C. Продукция компании поставляется на конвейеры крупных российских промышленных предприятий, таких как ООО «ВМТЗ», ООО «АМЗ» и ОАО УКХ «ММЗ», что подтверждает ее высокое качество и соответствие строгим техническим требованиям. Все изделия проходят полный цикл испытаний как на стендах производителя, так и в условиях реальной эксплуатации, обеспечивая подтвержденный ресурс и надежность.
