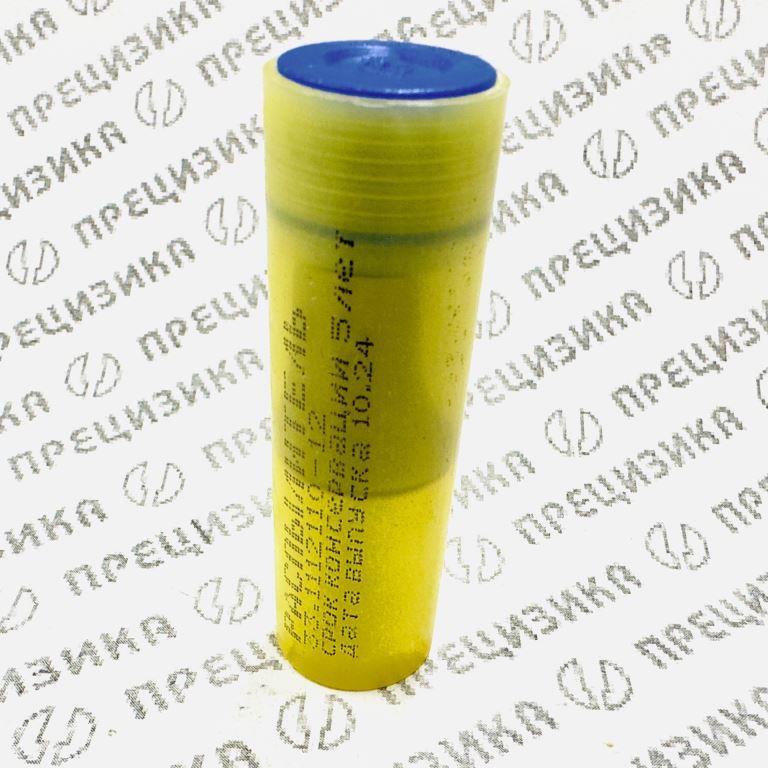

33.1112110-12 Распылитель форсунки. ЯЗДА 33-12
Распылитель 33.1112110-12
Артикул: 33.1112110-12
Бренд: ЯЗДА
Производитель: АО «Ярославский завод дизельной аппаратуры» (Россия)
Распылитель форсунки 33.1112110-12 — прецизионный многодырчатый распылитель закрытого типа, входящий в состав топливной системы дизельных двигателей семейства КамАЗ-740. Изделие предназначено для точного дозирования и распыления топлива в камере сгорания, обеспечивая заданное смесеобразование и параметры рабочего процесса. Распылитель относится к типоразмерной группе «S» и устанавливается в форсунку 33.1112010-03 (торговое обозначение 33-03).
Материал и технические характеристики
Корпус и игла распылителя изготовлены из высококачественной прецизионной стали и образуют неразборную прецизионную пару, в которой замена отдельных деталей не допускается. Конструкция обеспечивает герметичное запирание конического уплотнения иглы после завершения цикла впрыска и стабильность параметров распыления в течение установленного ресурса.
| Параметр | Значение |
|---|---|
| Тип распылителя | Многодырчатый, закрытого типа |
| Количество сопловых отверстий | 4 |
| Диаметр сопловых отверстий | 0,30 мм |
| Диаметр иглы | 6 мм |
| Эффективное проходное сечение | 0,195–0,210 мм² |
| Давление начала подъёма иглы | 220–250 бар |
| Объём колодца | 2 мм³ |
| Установочный диаметр | 25 мм |
| Размерная группа | «S» |
| Масса | 0,06 кг |
| Габариты (Д × Ш × В) | 0,07 × 0,02 × 0,02 м |
Кросс-номера, аналоги и альтернативные обозначения
Распылитель 33.1112110-12 взаимозаменяем с рядом изделий других производителей, выпускаемых под собственными артикулами. Ниже приведены известные обозначения, применяемые для идентификации совместимых деталей.
| Обозначение | Производитель / примечание |
|---|---|
| 214.1112110-60 | Распространённый аналог |
| 33.1112110-12К | АЗПИ, обозначение с индексом «К» |
| 33.1112110Н | Альтернативное написание |
| 39.1112110-33 | ЧЗТА |
| DOP149S430-4170 | Motorpal |
Применимость: форсунки, двигатели, техника
Распылитель 33.1112110-12 устанавливается в форсунку 33.1112010-03 (33-03) и применяется на дизельных и газовых двигателях семейства КамАЗ-740. Ниже приведена сводная таблица применимости.
| Форсунка | Двигатель | Техника |
|---|---|---|
| 33.1112010-03 (33-03) | КамАЗ-740.10 (атмосферный дизель) | Бортовые: КамАЗ-5320, 53212, 53213, 53215, 4326, 43114, 43115, 43118; седельные тягачи: 5410, 54112, 54115; самосвалы: 55102, 5511, 55111; полноприводные: 4310, 43101, 43106; автобусы: ЛиАЗ-5256; Урал-4320, 44202, 5557; ЗИЛ-133; спецтехника дорожно-строительная, коммунальная, сельскохозяйственная; суда, дизель-генераторные и компрессорные установки |
| 33.1112010-03 (33-03) | КамАЗ-740.13-180 (турбированный, Евро-1) | КамАЗ-5320, 53212, 53213, 5410, 54112, 55102, 55111, 43114, 43118, 53215, 53229, 54115; специальные шасси; передвижные дизель-генераторы и компрессорные станции |
| 33.1112010-03 (33-03) | КамАЗ-7409.10 (газовый) | КамАЗ-53208, 53218, 54118, 55118; газовые модификации НЕФАЗ-5299; спецшасси для нефтегазового сектора; коммунальная техника |
Правила подбора и замены
Подбор распылителя осуществляется на основании полного каталожного номера форсунки, в которую он устанавливается. Модель двигателя и техники служат дополнительными идентификаторами, однако не определяют исполнение распылителя однозначно, поскольку один и тот же двигатель мог комплектоваться разными вариантами топливной аппаратуры.
Порядок подбора
- Определить номер форсунки. Полный номер (например, 33.1112010-03) нанесён на корпус форсунки. Именно этот номер связывает конкретное исполнение с каталогом производителя и определяет, какой распылитель для него предусмотрен.
- Уточнить модель двигателя. КамАЗ-740.10, 740.13-180 или 7409.10 — сверка по двигателю позволяет исключить ошибки, связанные с модификациями топливной аппаратуры.
- Сверить маркировку старого распылителя. Если деталь демонтирована, номер на её корпусе служит дополнительным подтверждением исполнения.
- Проверить кросс-номера. При отсутствии оригинального артикула допускается подбор по кросс-номерам из таблицы выше, однако приоритет отдаётся оригинальному номеру.
Правила замены
- Корпус распылителя и игла составляют прецизионную пару. Замена одной из деталей по отдельности не допускается — распылитель меняется в сборе.
- Перед установкой нового распылителя форсунка разбирается, детали промываются и обдуваются сжатым воздухом. Корпус и иглу распылителя смазывают профильтрованным дизельным топливом.
- Гайка распылителя затягивается динамометрическим ключом с использованием приспособления, отжимающего распылитель.
- После сборки форсунка проверяется на стенде: герметичность запорного конуса, давление начала подъёма иглы и качество распыления. Распылитель считается непригодным при отрыве от носика двух капель топлива в минуту и более.
- Диаметр сопловых отверстий в процессе эксплуатации не должен превышать 0,32–0,38 мм (в зависимости от условий дефектовки); при закоксовании отверстия прочищаются стальной проволокой диаметром 0,25 мм.
- При подтекании топлива по конусу или заедании иглы прецизионная пара подлежит замене.
О производителе и качестве продукции
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) — российское предприятие, специализирующееся на выпуске топливной аппаратуры для дизельных двигателей. Завод является оригинальным производителем распылителя 33.1112110-12 и ряда других компонентов топливных систем для двигателей КамАЗ.
Изделие изготавливается с соблюдением требований, предъявляемых к прецизионным компонентам топливной аппаратуры. Высокая точность обработки сопловых отверстий и посадочных поверхностей обеспечивает стабильность параметров впрыска и равномерность распыления топлива. Распылитель соответствует техническим стандартам, действующим для компонентов топливных систем коммерческого транспорта.
Помимо ЯЗДА, распылители под данным номером выпускаются АЗПИ (артикул 33.1112110-12К) и другими предприятиями. При выборе поставщика следует учитывать, что параметры распыления и ресурс изделия могут различаться в зависимости от производителя.
