332.1111090-10 Манжета 2.2-25х35х5/5.5 мбс Precizika
332.1111090-10 Манжета 2.2-25х35х5/5.5 (МБС)
Описание

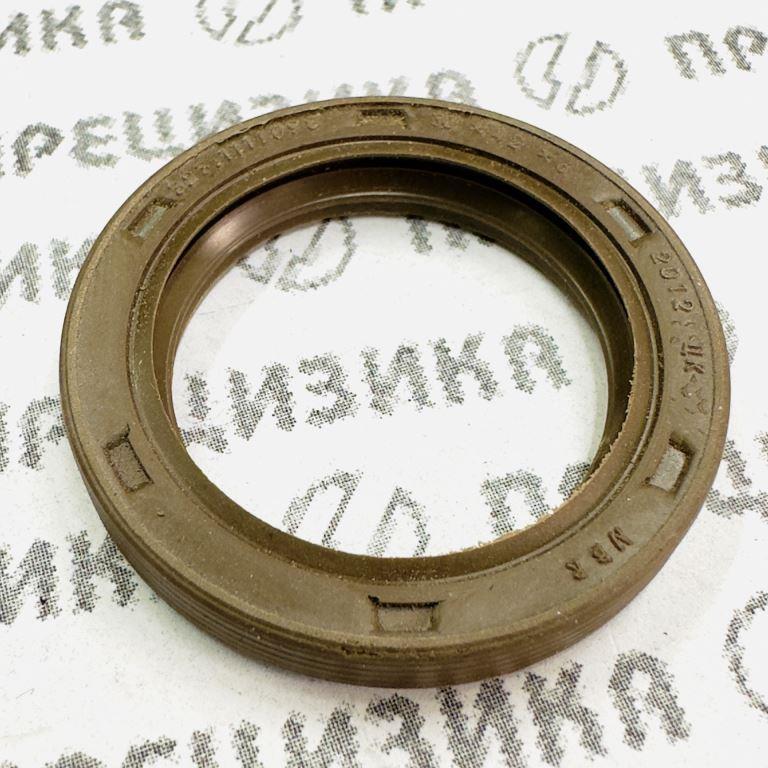

Изделие 332.1111090-10 представляет собой резиновую армированную манжету, предназначенную для герметизации кулачкового вала топливного насоса высокого давления (ТНВД). Конструкция включает металлический каркас, обеспечивающий жесткую посадку в корпус, браслетную пружину для создания постоянного радиального усилия на вращающемся валу и пыльник для защиты от абразивных частиц. Материал уплотнительной части — маслобензостойкая резина (NBR).
Расположение
Манжета устанавливается в корпус ТНВД со стороны привода, на кулачковый вал. Уплотняемая среда — моторное масло, применяемое в системе смазки насоса.
Модели ТНВД
Перечень топливных насосов высокого давления, для которых предназначена манжета, представлен в таблице.
| Производитель ТНВД | Модели |
|---|---|
| ЯЗДА | 773, 773.1111005-10 (модификации под различные комплектации) |
| ЯЗДА | 363 (ряд модификаций) |
| ЯЗДА | 373 (ряд модификаций) |
Назначение
Изделие выполняет следующие функции в составе ТНВД:
- Предотвращение утечки моторного масла из внутренней полости насоса наружу по поверхности кулачкового вала.
- Защита внутреннего механизма ТНВД от проникновения пыли, влаги и абразивных частиц из моторного отсека.
Типоразмер и обозначение
Маркировка 2.2-25х35х5/5.5 расшифровывается в соответствии с требованиями ГОСТ 8752-79 и приведена в таблице.
| Параметр маркировки | Значение | Расшифровка |
|---|---|---|
| Тип | 2 | Однокромочная с пыльником |
| Исполнение | 2 | Кромка формованная (не обработана механически) |
| d (внутренний диаметр) | 25 мм | Диаметр посадочного места на валу |
| D (наружный диаметр) | 35 мм | Диаметр посадочного места в корпусе |
| h1 (высота) | 5 мм | Высота рабочей части манжеты (до пыльника) |
| h2 (общая высота) | 5.5 мм | Полная высота манжеты с учетом толщины пыльника |
Материал и технические характеристики
Технические характеристики материала и допустимые режимы эксплуатации сведены в таблицу.
| Параметр | Значение |
|---|---|
| Материал резиновой смеси | NBR (бутадиен-нитрильный каучук) |
| Группа резины по ГОСТ 8752-79 | 2 (МБС) |
| Твердость резины, ед. Шор А | 70-85 |
| Материал каркаса | Сталь (углеродистая, с антикоррозионным покрытием) |
| Диапазон рабочих температур | от -30 °С до +100 °С (кратковременно до +120 °С) |
| Максимальная скорость скольжения | 20 м/с |
| Максимальное избыточное давление среды | 0,05 МПа (0.5 кгс/см²) |
| Стойкость к средам | Минеральные масла, дизельное топливо, литолы, вода |
Применимость
Перечень техники, в которой применяется данное уплотнение, приведен в таблицах.
Автомобильная техника и двигатели
| Производитель | Модель / Тип | Модель двигателя |
|---|---|---|
| КАМАЗ | 43114, 43118, 43261, 43253 | КАМАЗ-740.11-240 |
| КАМАЗ | 53228, 53229, 65111 | КАМАЗ-740.13-260 |
| КАМАЗ | 44108, 5350 | КАМАЗ-740.14-300 |
| ПАЗ | 4230 "Аврора", 4234 | Д-245.9Е2, Д-245.7Е2 |
Сельскохозяйственная и специальная техника
| Производитель | Модель / Назначение |
|---|---|
| МТЗ | Тракторы «Беларус» серий 80, 82, 1221 (с дизелями Д-243, Д-245) |
| Различные | Машины коммунального и дорожно-строительного назначения на базе шасси МАЗ и ЗИЛ с ТНВД типа 773 |
Правила подбора и замены
- Идентификация. Сверьте маркировку на корпусе снятой манжеты с требуемой 2.2-25х35х5/5.5. Допустимые аналоги: артикул 332.1111090-10, каталожный номер 33.1111090-10.
- Проверка перед монтажом. Осмотрите поверхность вала на месте контакта с кромкой. Наличие задиров, рисок или следов коррозии недопустимо. Посадочное отверстие в корпусе необходимо очистить от грязи и остатков старого уплотнения. Кромки фаски не должны иметь повреждений.
- Монтаж. Запрессовку производить только в чистый, сухой корпус, строго соосно, без перекосов. Используйте оправку или монтажную втулку, чтобы не повредить рабочую кромку при прохождении шлицов или шпоночного паза вала. Приложение усилия только к наружной металлической обойме манжеты.
- Смазка. Перед установкой вала нанесите на рабочую кромку и поверхность пыльника тонкий слой масла, применяемого в системе смазки ТНВД. Пространство между рабочей кромкой и пыльником допускается заполнить консистентной смазкой (литолом) для повышения ресурса.
- Утилизация. Отработанное изделие подлежит утилизации как отходы резинотехнических изделий, класс опасности IV-V.
О производителе
Изделие изготовлено Обществом с ограниченной ответственностью ПКФ «ПРЕЦИЗИКА». Предприятие специализируется на выпуске резинотехнических уплотнительных изделий для топливной аппаратуры дизельных двигателей. Продукция производится в соответствии с ГОСТ 8752-79 и конструкторской документацией заводов-изготовителей топливных систем.
