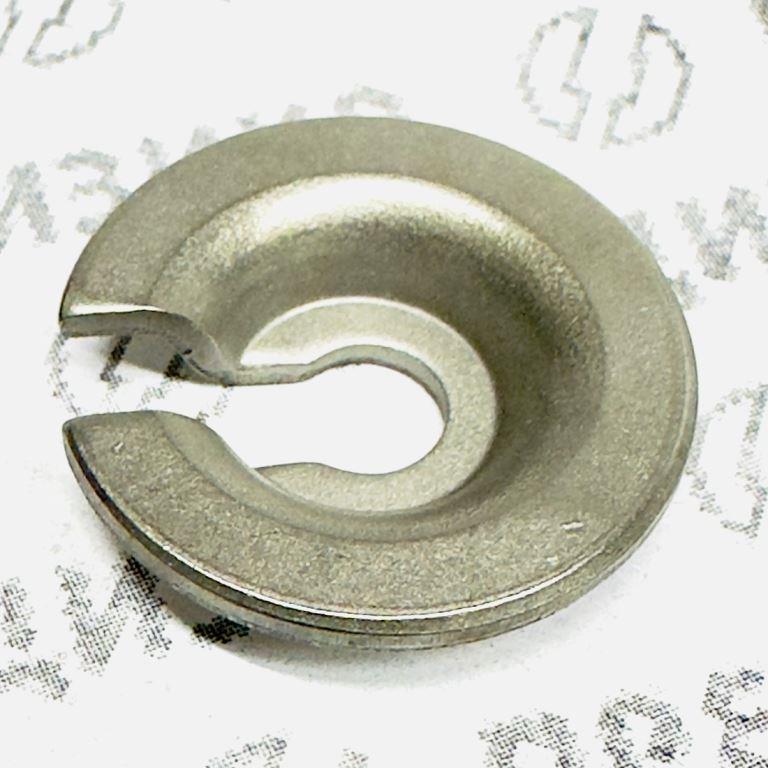

Тарелка пружины 332.1111135

Артикул: 332.1111135
Бренд: ЯЗДА
Производитель: АО «Ярославский завод дизельной аппаратуры»
Страна производства: Россия

Приведенные данные систематизированы по открытым каталожным источникам. Для точного подбора необходимо дополнительно сверяться с заводским каталогом конкретного двигателя, ТНВД и транспортного средства.

1. Описание и конструктивные особенности

Тарелка пружины 332.1111135 — это деталь топливной аппаратуры дизельного двигателя. Устанавливается в насосной секции топливного насоса высокого давления. Конструктивно представляет собой цилиндрическую опорную деталь с центральным отверстием под хвостовик плунжера и опорной поверхностью под виток возвратной пружины.

Конструктивные особенности:

• Форма: цилиндрическая, с центральным отверстием и опорным буртиком.
• Сопрягаемые детали: плунжер, возвратная пружина плунжера, корпус насосной секции, толкатель.
• Функция в узле: опора нижнего витка пружины, центрирование плунжера и пружины.
• Характер нагрузки: циклические нагрузки от кулачкового вала и возвратной пружины.
• Точность изготовления: прецизионная деталь топливной аппаратуры; предъявляются требования к соосности, чистоте рабочих поверхностей и отсутствию дефектов.
• Защита: антикоррозионная обработка рабочих и нерабочих поверхностей.

Деталь должна обеспечивать точное направление движения пружины и плунжера. Перекос, выработка или повреждение опорной поверхности тарелки могут привести к нестабильной работе насосной секции, снижению давления впрыска и отказу ТНВД.

2. Назначение

• Опора пружины: удерживает нижний виток возвратной пружины плунжера в рабочем положении.
• Центрирование: обеспечивает соосность пружины и плунжера при возвратно-поступательном движении.
• Передача усилия: участвует в передаче усилия от толкателя к плунжеру и возврате плунжера в исходное положение.
• Стабильность работы секции: исключает перекос пружины, заедание плунжера и неравномерность подачи топлива.

Тарелка пружины 332.1111135 непосредственно не устанавливается в форсунки. Однако от ее состояния зависит давление и стабильность подачи топлива, которое по трубопроводам высокого давления поступает к форсункам.

3. Аналоги, типоразмер и обозначение

• Основное обозначение: 332.1111135
• Наименование по каталогу: тарелка пружины плунжера
• Дополнительные варианты обозначения: тарелка пружины толкателя ТНВД
• Аналоги: 332.1111135-01; деталь также может поставляться в составе ремкомплектов насосных секций
• Типоразмер: под пружины и плунжеры насосных секций ТНВД ЯЗДА серий 323/324, 337, 363/366/373, 771/773/776

Прямые сторонние аналоги в открытых каталогах чаще всего указываются под тем же каталожным номером либо поставляются как составная часть ремонтного комплекта. При замене следует сверять геометрию и посадочные размеры с оригинальной деталью.

4. Материал и технические характеристики

• Материал: легированная сталь
• Термообработка: закалка, улучшение рабочих поверхностей
• Твердость рабочих поверхностей: HRC 45–55 (справочно)
• Покрытие: оксидирование или фосфатирование
• Рабочая среда: дизельное топливо, моторное масло
• Температурный диапазон: от −45 °C до +120 °C
• Ресурс: определяется ресурсом ТНВД до капитального ремонта; при ремонте насосных секций рекомендуется замена

Точные геометрические размеры, допуски и требования к шероховатости устанавливаются конструкторской документацией АО «ЯЗДА». Самостоятельный обмер не заменяет проверку каталожной применяемости.

5. Применимость

5.1. Применимость по ТНВД и насосным секциям

• Семейство ТНВД 323 / 324: модели ТНВД 323, 323-10, 323.1111005, 323.1111005-10, 324, 324-10, 324.1111005, 324.1111005-10; насосные секции 323.1111039-01, 323.1111039-01.01, 324.1111039.
• Семейство ТНВД 337: модели ТНВД 337-20, 337-40, 337-42, 337.1111005-20, 337.1111005-40, 337.1111005-42; насосная секция 337.1111039-11.01.
• Семейство ТНВД 363 / 366 / 373: модели ТНВД 363, 363.1111005, 366, 366.1111005, 373, 373.1111005; насосная секция 363.1111039.
• Семейство ТНВД 771 / 773 / 776: модели ТНВД 771, 771.1111005, 773, 773-20, 773-20 Е-2, 773.1111005, 773.1111005-20, 773.1111005-20 Е-2, 776, 776.1111005; насосные секции 771.1111039, 771.1111039-21.

5.2. Применимость по двигателям

• КамАЗ: КамАЗ-740.11-240, КамАЗ-740.13-260, КамАЗ-740.22-240, КамАЗ-740.30-260, КамАЗ-740.31-240 (ТНВД серий 323/324).
• ММЗ: ММЗ Д-242С, ММЗ Д-243С, ММЗ Д-245, ММЗ Д-245.5, ММЗ Д-245.5С, ММЗ Д-245.5С2, ММЗ Д-245.7, ММЗ Д-245.7Е2, ММЗ Д-245.9, ММЗ Д-245.9Е2, ММЗ Д-245.11Е2, ММЗ Д-245.12С, ММЗ Д-245.16Л, ММЗ Д-245.16С2, ММЗ Д-245.30Е2, ММЗ Д-245Е2, ММЗ Д-260.1С, ММЗ Д-260.2С, ММЗ Д-260.4/С, ММЗ Д-260.4С2, ММЗ Д-260.5С, ММЗ Д-260.5Е2, ММЗ Д-260.7С2, ММЗ Д-260.9, ММЗ Д-260.9С2, ММЗ Д-260.11, ММЗ Д-260.11С, ММЗ Д-260.11Е2, ММЗ Д-260.14, ММЗ Д-265Е2, ММЗ Д-266.1, ММЗ Д-266.3 (ТНВД серий 363/366/373, 771/773).
• ЯМЗ: ЯМЗ-236БЕ, ЯМЗ-236НЕ, ЯМЗ-236НЕ2, ЯМЗ-236НЕ2-3 (ТНВД серий 323/324).

5.3. Применимость по технике

• Грузовые автомобили и шасси: ГАЗ-2784, ГАЗ-3308, ГАЗ-3309, ГАЗ-3310, ГАЗ-33104, ГАЗ-3325, ГАЗ-34039 Ирбис, ЗИЛ-4329, ЗИЛ-4331, ЗИЛ-433180, ЗИЛ-5301, КамАЗ-43114, КамАЗ-43118, КамАЗ-4326, КамАЗ-4350, КамАЗ-45143, КамАЗ-53215, КамАЗ-53228, КамАЗ-53229, КамАЗ-54115, КамАЗ-55111, КамАЗ-65111, КамАЗ-65116, МАЗ-4370, МАЗ-4371, МАЗ-47820, МАЗ-533602, МАЗ-533603, МАЗ-533702, МАЗ-543202, МАЗ-543203, МАЗ-543302, МАЗ-543403, МАЗ-551603, МАЗ-555102, МАЗ-555130, МАЗ-555140, МАЗ-555142, МАЗ-630303, Урал-43206, Урал-43206-41, Урал-432040, Урал-44202-41, Урал-5557, Урал-5557-40.
• Автобусы: ЛАЗ-4207, ЛАЗ-5207, ЛАЗ-52078, ЛАЗ-52523, ЛАЗ-52524, ЛиАЗ-5256, МАЗ-103, МАЗ-104, МАЗ-104С, МАЗ-152.
• Сельскохозяйственная техника: Беларус 92П, Беларус 592.2, Беларус 920, Беларус 921, Беларус 922, Беларус 923.5, Беларус 952.3, Беларус 1221, Беларус 1221В, Беларус 1221.2, Беларус 1221В.2, Беларус 2022.3, Дон-1500, КЗС, МТЗ-82, МТЗ-92П, МТЗ-890, МТЗ-892, МТЗ-920, МТЗ-952, МТЗ-1221, МТЗ-1523, МТЗ-2022, МТЗ-592.2, НИВА, Т-402, ХТЗ-16331.
• Специальная техника: АМКОДОР 352С, АМКОДОР 352С-02, ГС-14.02, ДЗ-180, ТБ-1МА-15, ТВЭКС ЕА-17У, ТВЭКС ЕК-12, ТВЭКС ЕК-14, ТЛТ-100, ЭО-3323.

6. Правила подбора и замены

• Подбор: сверять артикул 332.1111135 с обозначением насосной секции и моделью ТНВД. Уточнять применяемость по каталогу двигателя или шасси.
• Дефектовка: проверять опорную поверхность, центральное отверстие, буртик. Не допускаются задиры, выработка, питтинг, трещины, следы коррозии.
• Замена: при ремонте насосной секции тарелку рекомендуется менять вместе с возвратной пружиной. При значительном износе сопрягаемых деталей выполняется замена плунжерной пары.
• Сборка: обеспечить чистоту посадочных мест. Смазку выполнять дизельным топливом или моторным маслом. Не допускать перекоса пружины и плунжера.
• Проверка после установки: проверить свободный ход, отсутствие заеданий, работу насосной секции на стенде.

Признаки износа тарелки могут проявляться в виде нестабильной работы двигателя, снижения давления впрыска, неравномерной подачи топлива по секциям и повышенного шума ТНВД.

7. О производителе и качестве продукции

АО «Ярославский завод дизельной аппаратуры» выпускает топливную аппаратуру для дизельных двигателей. Продукция завода применяется в составе ТНВД, поставляемых для первичной комплектации двигателей и на вторичный рынок запасных частей.

Деталь 332.1111135 выпускается по конструкторской документации завода-изготовителя. Контроль качества включает проверку геометрических параметров, твердости рабочих поверхностей и состояния защитного покрытия. При закупке рекомендуется проверять маркировку, упаковку, наличие сопроводительных документов и соответствие каталожному номеру.
