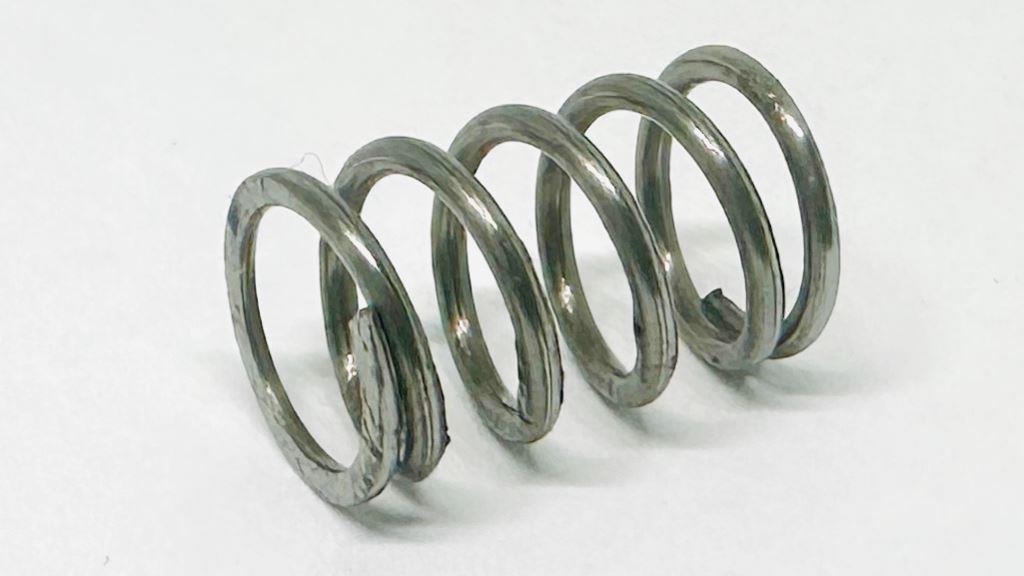

333.1110706 Пружина корректора — это оригинальная комплектующая деталь производства АО «Ярославский завод дизельной аппаратуры» (ЯЗДА), предназначенная для ремонта и сервисного обслуживания корректоров подачи топлива по наддуву. Изделие представляет собой высокоточный элемент силовой настройки, определяющий корректность работы системы топливоподачи дизельных двигателей. Поставка осуществляется в заводской упаковке, гарантирующей сохранность геометрических параметров и упругих свойств материала.
Применяемость
Пружина 333.1110706 входит в состав корректоров в сборе 333.1110700-20 и 333.1110700-30, устанавливаемых на следующие топливные насосы высокого давления производства ЯЗДА и соответствующие двигатели КАМАЗ:
— ТНВД 337-20 (двигатель КАМАЗ 740.30-260, Евро-2);
— ТНВД 337-20.05 (двигатель КАМАЗ 740.31-240, Евро-2);
— ТНВД 337-20.06 (двигатель КАМАЗ 740.35-400, Евро-2);
— ТНВД 337-20.04 (двигатель КАМАЗ 740.50-360, Евро-2);
— ТНВД 337-20.03 (двигатель КАМАЗ 740.51-320, Евро-2);
— ТНВД 337-20.07 (двигатель КАМАЗ 740.55-300, Евро-2);
— ТНВД 324-10 (двигатели ЯМЗ-52523, 4207, 5207, 5256, а также ЗИЛ-541730, 54432, 544332);
— ТНВД 324-10.01 (двигатель ЯМЗ 236НЕ2-3, Урал-43206).
Деталь поставляется под оригинальным заводским номером 333.1110706. Согласно технической документации, модификации, выпускаемые под данным артикулом, могут иметь конструктивные отличия от ранее производившихся версий. При подборе рекомендуется сверяться с номером корректора в сборе, установленного на двигателе.
Пружина служит для силовой настройки корректора топливоподачи и размещается между корпусом и крышкой мембраны в составе узла. Основные характеристики детали:
— Назначение: задает усилие предварительного поджатия мембраны, определяя момент начала коррекции и интенсивность увеличения подачи топлива в зависимости от давления наддува.
— Регулировочные параметры: при настройке корректора с использованием данной пружины устанавливается ход штока (размер Е), который согласно регламенту ЯЗДА должен составлять 0,6–0,8 мм.
— Особенности монтажа: усилие сжатия регулируется специальной гайкой с последующей фиксацией шплинтом для исключения самоотворачивания в процессе эксплуатации.
— Геометрические параметры: длина — 10 мм, ширина — 20 мм, высота — 10 мм, вес — 0,01 кг.
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) является ведущим российским предприятием по разработке и серийному производству топливной аппаратуры для дизельных двигателей. Продукция завода соответствует требованиям технических условий и конструкторской документации, применяется на конвейерах автозаводов КАМАЗ, ЯМЗ, ЗИЛ и Урал. Использование оригинальных компонентов ЯЗДА гарантирует точность настройки топливной системы и ресурс работы ТНВД в соответствии с заводскими нормативами.
