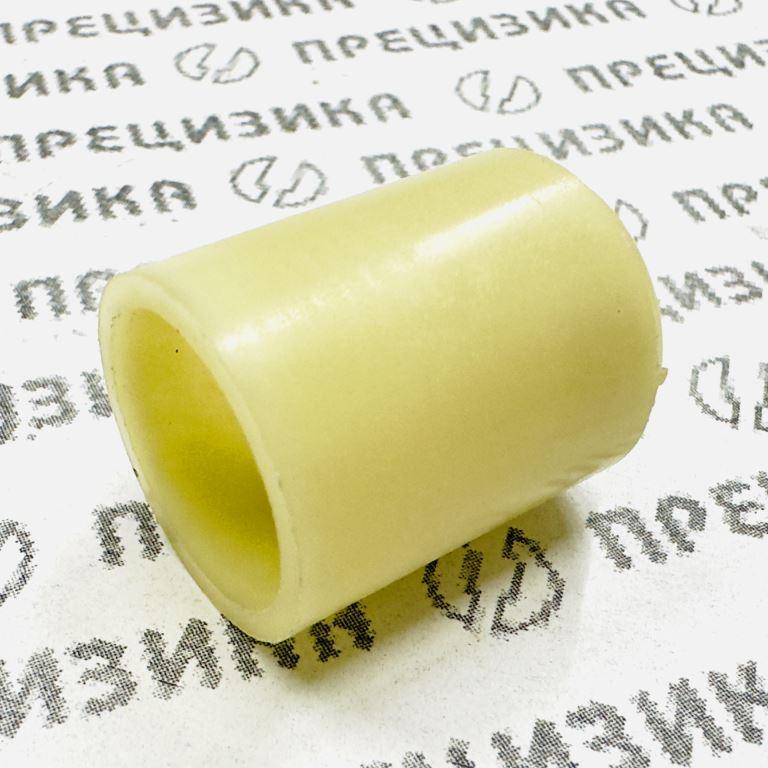

Стакан пружины 333.1121071
Производитель: АО "Ярославский завод дизельной аппаратуры" (АО "ЯЗДА").
1. Назначение и функция
Стакан пружины 333.1121071 является компонентом муфты опережения впрыскивания топлива 33.1121010-01 и 333.1121010-11, которая регулирует угол опережения впрыска в зависимости от частоты вращения коленчатого вала двигателя. Эта муфта обеспечивает:
Оптимальное начало подачи топлива на всех скоростных режимах.
Повышение экономичности двигателя и снижение жесткости сгорания.
Коррекцию угла впрыска на 5–60° относительно установочного значения.
2. Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Артикул | 333.1121071 | |
| Материал | Конструкционная сталь с легирующими добавками (никель, молибден) | |
| Габариты (мм) | 22×22×29 | |
| Вес (кг) | 0.007 |
3. Применяемость в топливных насосах (ТНВД)
Стакан пружины интегрирован в муфту опережения впрыска, которая устанавливается в следующие модели ТНВД:
Группа 1: Муфта 333.1121010-11
| Модель ТНВД | Серия | |
|---|---|---|
| 337.1111005-40 | ЯЗДА 337.20 (Евро-2) | |
| 337.1111005-40.01 | ЯЗДА 337.20 (Евро-2) | |
| 337.1111005-40.03 | ЯЗДА 337.20 (Евро-2) | |
| 337.1111005-70 | ЯЗДА 337.20 (Евро-2) | |
| 337.1111005-70.01 | ЯЗДА 337.20 (Евро-2) | |
| 337.1111005-71.01 | ЯЗДА 337.20 (Евро-2) |
Группа 2: Муфта 33.1121010-01
| Модель ТНВД | Серия | |
|---|---|---|
| 33.1111007-02 | ЯЗДА | |
| 33.1111007-10 | ЯЗДА | |
| 334.1111005 | ЯЗДА |
4. Совместимость с двигателями
Компонент применяется в двигателях грузовых автомобилей КамАЗ, соответствующих экологическому стандарту Евро-2:
740.30-260Е2 (260 л.с. при 2200 мин⁻¹) — для моделей КамАЗ 65115, 65116, 65117, 6540.
740.51-320Е2 (320 л.с. при 2200 мин⁻¹).
740.50-360Е2 (360 л.с. при 2200 мин⁻¹).
5. Конструктивная роль
Входит в состав V-образных ТНВД с межсекционным расстоянием 36 мм.
Обеспечивает стабильность работы пружинного механизма регулятора, влияющего на точность момента впрыска.
Изготовлен из коррозионно-стойкой стали, устойчивой к механическим нагрузкам и температурам до 300°C.
6. Эксплуатационные требования
Давление впрыска: 600–1200 бар (в составе ТНВД).
Управление: Электронный всережимный регулятор с корректорами.
Сертификация: Соответствие Правилам ЕЭК ООН № 49-02В (Евро-2).
7. Производитель и гарантия
Изготовитель: АО "ЯЗДА" (ОАО "ЯЗДА" в документации).
Гарантийный срок: 12 месяцев при установке сертифицированным СТО.
Примечание: Полная совместимость подтверждена для систем, где муфта опережения впрыска является штатным компонентом ТНВД указанных серий.
