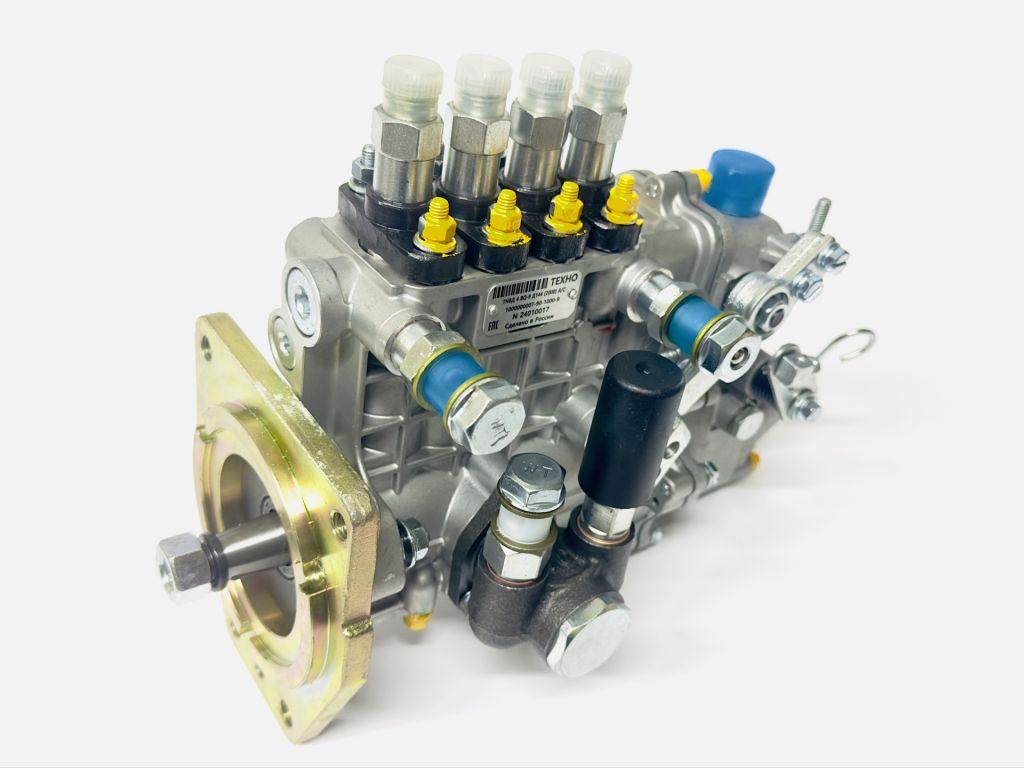

Топливный насос высокого давления (ТНВД) 4BQ-9 (арт. 1000000007-90-1000-9) с автономной смазкой для двигателя Д-144 (2000 об/мин)
1. Назначение и основная функция
1.1. Топливный насос высокого давления (ТНВД) 4BQ-9 представляет собой ключевой узел системы топливоподачи дизельного двигателя. Его основное функциональное назначение — точная, дозированная подача топлива под высоким давлением в цилиндры двигателя в строго определенные моменты времени, что является критически важным условием для эффективного и стабильного процесса сгорания.
1.2. Насос специально разработан для работы с рядом дизельных двигателей воздушного охлаждения, в первую очередь с двигателем Д-144 номинальной частотой вращения 2000 об/мин. Агрегат поставляется на конвейер ООО "ВМТЗ" и соответствует установленным Техническим Условиям (ТУ).
2. Конструктивные особенности и технические характеристики
2.1. Конструкция и принцип действия
ТНВД 4BQ-9 является четырехсекционным рядным насосом плунжерного типа. Каждая секция обслуживает один цилиндр двигателя. Привод плунжеров осуществляется от кулачкового вала, что обеспечивает их синхронное и циклическое движение. Это гарантирует равномерное распределение топлива по всем цилиндрам двигателя. Насос относится к типу так называемых "30-х насосов под шпонку".
2.2. Система смазки
Насос оснащен автономной системой смазки, что является его ключевой конструктивной особенностью. Данная система не зависит от системы смазки двигателя, что повышает надежность агрегата, упрощает процедуры технического обслуживания и способствует значительному увеличению его эксплуатационного ресурса за счет снижения износа трущихся пар.
2.3. Технические характеристики
| Параметр | Значение |
|---|---|
| Количество секций (плунжерных пар) | 4 |
| Максимальный диаметр плунжера | 9 мм |
| Ход плунжера | 10 мм |
| Номинальная частота вращения вала насоса | 1000 ±5 об/мин |
| Номинальная цикловая подача топлива | 68 мм³/цикл |
| Рекомендуемая частота вращения двигателя | 2000 об/мин |
| Топливоподкачивающий насос | Стандартно комплектуется насосом типа BOSCH |
| Габаритные размеры (Д x Ш x В) | 450 x 300 x 200 мм |
| Масса | 13 кг |
3. Применение и совместимость
3.1. Условия применения
Насос предназначен для установки на дизельные двигатели с рабочим объемом цилиндра до 1,5 л и мощностью на один цилиндр до 15 кВт.
3.2. Область применения
ТНВД 4BQ-9 широко применяется на следующей технике:
Сельскохозяйственные тракторы: Т-40, ЛТЗ-55, Т28Х4М.
Специальная и коммунальная техника: Автопогрузчики (4014Д, 40811, 40261 и др.), дорожные катки (ДУ-63-1, ДУ-93 и др.), асфальтоукладчики (ДС-143, ДС-155).
Энергетические и технологические установки: Компрессорные станции (ЗИФ, ПКСД), сварочные агрегаты (АДД), электростанции (АД-16-Т400-1ВП, ЭД-16-Т400-1ВП), автобетоносмесители (СБ-92-В1, СБ-172-1).
Прочая техника: Путевые машины (ПРМ, МСШУ), буровые установки (СБА-500, УКБ-500С).
4. Аналоги, гарантия и комплектация
4.1. Прямые аналоги и совместимость
Основные аналоги: НЗТА 4УТНИ-1111005-305, НЗТА 4УТНИ-Э-1111005, НЗТА 4УТНИ-Т-1111005-305, НЗТА 4УТНИ-1111007-305.
Аналоги от других производителей: МОТОРПАЛ PP4M10P1f-4206 (втулка шлицевая), НЗТА 4УТНИ-1111005-350, МОТОРПАЛ PP4M10P1f-4216 (конусный вал).
Совместимость с двигателем: Д-144-305.
4.2. Гарантийные обязательства
На топливный насос высокого давления 4BQ-9 (1000000007-90-1000-9) устанавливается гарантийный срок эксплуатации — 12 месяцев с момента установки на двигатель.
5. Эксплуатационные требования и особенности
5.1. Настройка и регулировка
Насос поставляется отбалансированным и настроенным на номинальный режим работы (2000 об/мин) заводом-изготовителем. Не рекомендуется его установка на двигатели с иными характеристиками без проведения соответствующих регулировок силами квалифицированного персонала.
5.2. Ресурс и надежность
Конструкция насоса и применение автономной системы смазки обеспечивают повышенный рабочий ресурс по сравнению с рядом аналогов.
5.3. Требования к топливу
Для обеспечения долговечности и корректной работы насоса необходимо использовать качественное дизельное топливо, соответствующее ГОСТ, и своевременно обслуживать систему топливоподготовки (топливные фильтры).
