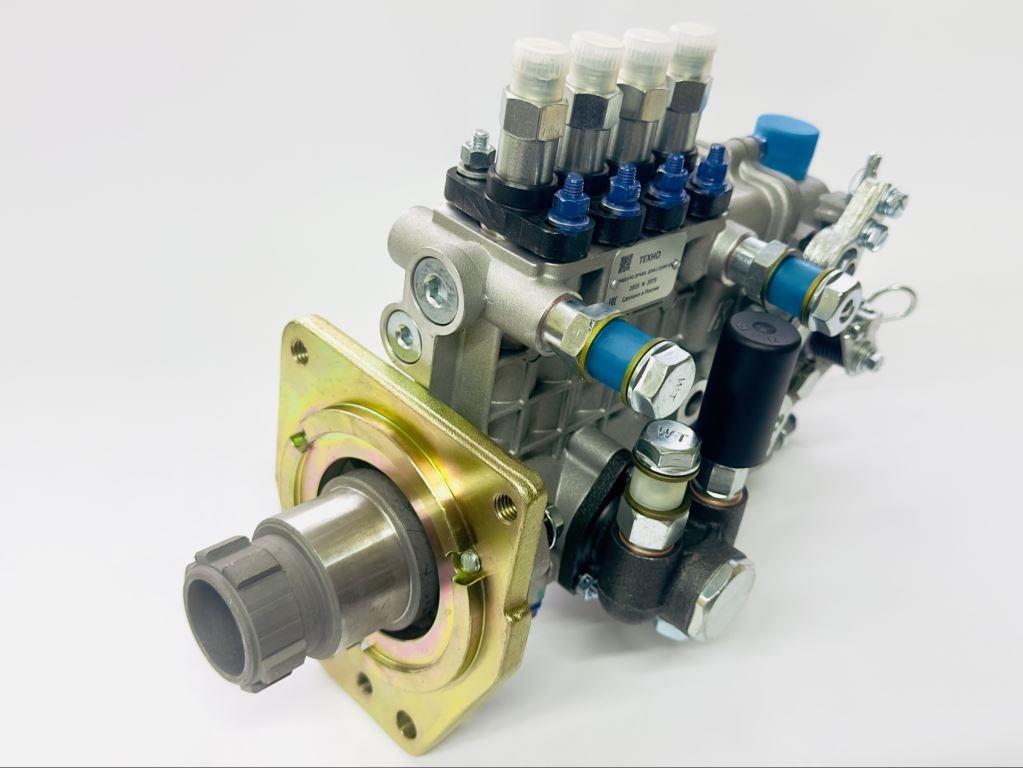

Топливный насос высокого давления (ТНВД) 4BQ Д-243-20*4201 АС производства «ТЕХНО» (Россия) представляет собой рядный четырёхсекционный насос для дизельных двигателей. Изделие предназначено для точной дозировки и подачи топлива под высоким давлением в цилиндры двигателя. Насос характеризуется автономной системой смазки и рассчитан на номинальную частоту вращения кулачкового вала 1100 об/мин, при этом приводная часть вала насоса обеспечивает скорость вращения до 2200 об/мин.
Конструктивно насос выполнен по традиционной рядной схеме с использованием секций собственной разработки, что обуславливает его несовместимость с аналогичными изделиями других производителей. Отсутствие пневмокоректора в задней части насоса указывает на применение в атмосферных (не оснащенных турбонаддувом) двигателях мощностью около 80 л.с. Для регулировки подачи топлива отдельной секцией корпус насоса оборудован боковым люком, а для контроля уровня масла в автономной системе смазки — контрольным отверстием с резьбовой пробкой. В задней части насоса размещен перепускной клапан, предназначенный для возврата излишков топлива, подаваемых подкачивающим насосом, во всасывающую полость.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип: Рядный, четырехсекционный (4-х цилиндровый)
Применение: Дизельные двигатели с объемом цилиндра до 2 л и мощностью на один цилиндр до 20 кВт.
Привод: Шлицевая втулка.
Скорость вращения вала привода: 2200 об/мин.
Номинальная частота вращения кулачкового вала: 1100 об/мин.
Цикловая подача топлива (номинальная): 77 ± 2,0 мм³/цикл.
Цикловая подача при пуске: Не менее 150 мм³/цикл.
Частота вращения при максимальном крутящем моменте: 800 об/мин.
Частота вращения на максимальных холостых ходах: 1160 об/мин.
Максимальное давление нагнетания топлива: 70 МПа.
Параметры плунжерной пары:
Диаметр плунжера: 9 мм.
Ход плунжера: 9 мм.
Межосевое расстояние между секциями: 25 мм.
Тип регулятора: Всережимный.
Система смазки: Автономная.
Габаритные размеры (Д x Ш x В): 0,31 x 0,45 x 0,21 м.
Масса: 13,8 кг.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ
Конструктивная адаптация для работы в широком диапазоне температур и сложных эксплуатационных условиях.
Автономная система смазки, не зависящая от системы смазки двигателя.
Наличие элементов для технического обслуживания и регулировки (регулировочный люк, контрольное отверстие уровня масла).
Оптимизированная конструкция, обеспечивающая надежную работу на ранних модификациях техники.
ОБЛАСТЬ ПРИМЕНЕНИЯ
ТНВД 4BQ Д-243-20*4201 АС предназначен для установки на дизельные двигатели Д-243 и их модификации (например, ММЗ Д243С). Устанавливается на тракторы МТЗ-80, МТЗ-82, тверские экскаваторы ЕК-12 и ЕК-14 (ТВЭКС), а также на вилочные погрузчики ВП-05-04. Является качественным аналогом насосов 4PLMY-20*4201 WEIFU, 4УТНИ-1111005-20 (НЗТА) и PP4M9P1f-4201 (Моторпал).
ОПИСАНИЕ ПРОИЗВОДИТЕЛЯ
Отечественный производитель ТНВД «ТЕХНО»: надежность и адаптация к российским условиям
Бренд «ТЕХНО» представляет собой ведущего российского производителя топливной аппаратуры для дизельных двигателей. С 2015 года компания поставляет на рынок высококачественную продукцию, соответствующую требованиям международных стандартов ГОСТ Р ИСО 9001-2015 и техническим регламентам Евразийского экономического союза (ЕАЭС).
Конструктивные особенности насосов, включая адаптацию к широкому диапазону температур от -40 °C до +55 °C и простоту интеграции в существующие узлы, обеспечивают надежную работу сельскохозяйственной, грузовой и специальной техники в самых сложных эксплуатационных условиях.
«ТЕХНО» занимает устойчивую позицию на рынке благодаря налаженному сотрудничеству с крупными российскими промышленными предприятиями, такими как ООО «ВМТЗ», ООО «АМЗ» и ОАО УКХ «ММЗ». Продукция поставляется напрямую на конвейеры данных производителей, что свидетельствует о ее высоком качестве и полном соответствии техническим требованиям. Вся продукция прошла полный цикл испытаний как на производственных площадках партнеров, так и в условиях реальной эксплуатации в сервисных центрах и хозяйствах конечных потребителей, подтвердив свой ресурс и надежность.
