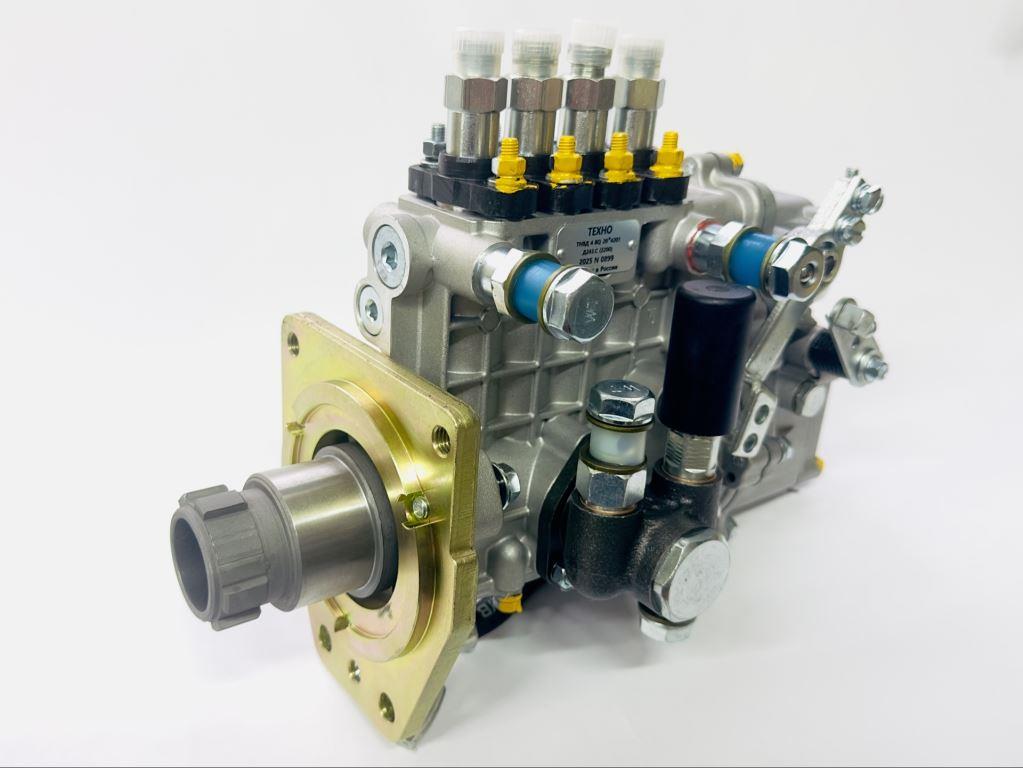

Топливный насос высокого давления (ТНВД) 4BQ Д-243-20*4201 ЦС
Производитель: ООО «ТЕХНО» (Российская Федерация)
1. Назначение и общие сведения
Топливный насос высокого давления 4BQ Д-243-20*4201 ЦС представляет собой рядный многоплунжерный насос, предназначенный для точной дозировки и подачи под высоким давлением дизельного топлива в цилиндры двигателя. Модель разработана в качестве качественного функционального аналога насосов НЗТА 4УТНИ-1111005-20, ЯЗДА 772-1100015-05 и Motorpal PP4M9P1f-4201. Насос оснащен системой центральной смазки (ЦС), что означает интеграцию в общедвигательную систему смазки, и всережимным центробежным регулятором частоты вращения, обеспечивающим стабильную работу двигателя на всех режимах.
2. Основная область применения
ТНВД предназначен для установки на безнаддувные дизельные двигатели модели Д-243 и его модификации (включая Д-243С) производства Минского моторного завода (ММЗ). Данные силовые агрегаты устанавливаются на следующую технику:
Тракторы МТЗ-80, МТЗ-82 и их ранние модификации (приблизительно до 1990 года выпуска).
Погрузчики вилочные ТВЭКС ВП-05-04.
Экскаваторы ТВЭКС ЕК-12 и ЕК-14.
Конструкция насоса была специально адаптирована для работы с упрощенными и облегченными модификациями двигателя Д-243С, что подтверждается отсутствием пневмокоректора. Привод насоса осуществляется через шлицевую втулку с креплением тремя шпильками.
3. Конструктивные и технические параметры
Исполнение: Рядное, четырехсекционное.
Привод: Шлицевая втулка.
Количество секций (плунжерных пар): 4.
Параметры плунжера: Диаметр — 9 мм, ход — 9 мм.
Номинальная частота вращения кулачкового вала: 1100 ±5 об/мин.
Номинальная цикловая подача топлива: 77 ±2,0 мм³/цикл.
Подача топлива при пуске: Не менее 150 мм³/цикл.
Максимальное давление нагнетания: 70 МПа (700 бар).
Тип регулятора частоты вращения: Всережимный, механический.
Система смазки: Центральная (ЦС), осуществляемая от системы смазки двигателя. Это обеспечивает единый цикл циркуляции моторного масла, постоянное охлаждение и смазывание трущихся деталей насоса, а также исключает необходимость отдельного обслуживания системы смазки ТНВД.
Габаритные размеры (Д x Ш x В): 0,45 x 0,31 x 0,21 м.
Масса: 13,8 кг.
4. Рабочие характеристики
Насос обеспечивает стабильную работу двигателя в следующих режимах:
Частота вращения, соответствующая максимальному крутящему моменту: 800 об/мин.
Частота вращения на максимальном холостом ходу: 1160 об/мин.
5. Особенности и гарантийные обязательства
Топливный насос выполнен по традиционной рядной схеме с использованием секций собственной разработки производителя ООО «ТЕХНО», что обуславливает их несовместимость с комплектующими других производителей. Наличие центральной системы смазки является ключевой конструктивной особенностью, обеспечивающей высокую надежность и долговечность узла за счет использования отработанной системы смазки двигателя. Конструкция насоса обеспечивает надежную работу в условиях интенсивной эксплуатации на упрощенных модификациях двигателей. На изделие устанавливается гарантийный срок эксплуатации — 12 месяцев с даты ввода в эксплуатацию.
