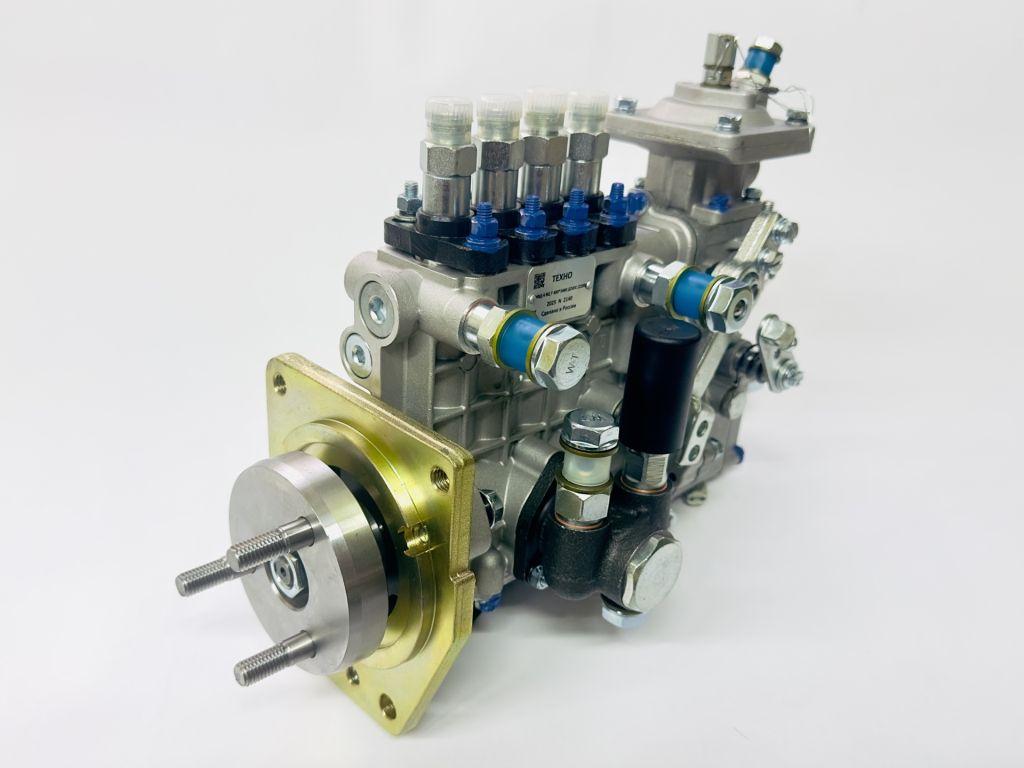

ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ 4BQ Д-245-T-400*3480
1. Общие сведения
Топливный насос высокого давления (ТНВД) модели 4BQ Д-245-T-400*3480 производства российской компании «ТЕХНО» предназначен для применения в топливной аппаратуре дизельных двигателей. Модель является высококачественным аналогом насосов НЗТА 4УТНИ-Т-1111007-400, ЯЗДА 773.1111005-01/02 и MOTORPAL PP4M10P1f-3480. Изделие предназначено для установки на двигатель Д-245.12С и поставляется с гарантией сроком 12 месяцев.
2. Назначение и основные функции
ТНВД выполняет две ключевые функции в системе питания дизельного двигателя:
Обеспечение дозированной подачи топлива в цилиндры двигателя под высоким давлением, необходимым для эффективного распыла и сгорания.
Определение и точное соблюдение момента впрыска топлива.
3. Технические характеристики и параметры
ТНВД с вертикальным рядным расположением плунжерных пар. Конструкция предусматривает четыре секции с межосевым расстоянием 26 мм.
Рабочие характеристики:
Номинальная частота вращения кулачкового вала: 1100 ±5 об/мин.
Максимальная частота вращения: 2200 мин⁻¹.
Номинальная цикловая подача: 90 ±2,5 мм³/цикл.
Максимальная подача топлива: 176 мм³/такт.
Удельная подача топлива: 26,5 мм³/град.
Максимальное давление впрыска: 80 МПа (800 бар).
Конструктивные параметры:
Диаметр плунжера: 9 мм.
Ход плунжера: 10 мм.
Способ крепления к двигателю: фланцевое.
Масса: 11,72 кг.
4. Конструктивные особенности
Корпус: Выполнен в виде моноблока из алюминиевого сплава, изготовленного методом литья под давлением, что обеспечивает прочность и минимальный вес.
Компоновка: Верхнее расположение секций с плунжерными парами предоставляет удобный доступ для проведения технического обслуживания, ремонта или замены составных частей насоса.
Система регулирования: Насос комплектуется механическим всережимным регулятором частоты вращения. В конструкцию регулятора может быть интегрирован механический отрицательный корректор для коррекции рабочих характеристик насоса на безнаддувных двигателях. Для двигателей, оснащенных турбонаддувом, предусмотрена установка пневматического корректора, который изменяет подачу топлива на низких оборотах в зависимости от давления наддува, обеспечивая оптимальные характеристики крутящего момента и снижение дымности.
Соответствие стандартам: Изделие сертифицировано на соответствие правил ЕЭК ООН № 49-02В, № 96-02 (экологический класс Евро-1/Евро-2).
5. Применяемость
ТНВД 4BQ Д-245-T-400*3480 предназначен для установки на дизельные двигатели Д-245С Минского моторного завода. Данные силовые агрегаты применяются на следующей технике:
Тракторы «Беларус» моделей 892, 950, 952, 1021, 1025.
Экскаваторы ЕК-14, ЕО-4112А.
Дорожно-строительная техника: автогрейдер ГС-10.01-02, асфальтоукладчик ДС-181, фронтальный погрузчик ЗТМ-216.
Прочая техника: трактор ТО-18Д.
Продукция: Топливный насос высокого давления (ТНВД) 4BQ Д-245-T-400*3480.
Описание продукции: Конструкция насоса, выполненная в виде моноблочного алюминиевого корпуса с фланцевым креплением и верхним расположением секций, обеспечивает надежность, долговечность и удобство в обслуживании. Ключевой особенностью является применение механического всережимного регулятора с опциональной возможностью установки механического или пневматического корректора, что позволяет гибко адаптировать характеристики насоса под требования различных модификаций двигателей, включая модели с турбонаддувом.
Технические параметры насоса, включая номинальную цикловую подачу в 90 мм³/цикл и максимальное давление впрыска 80 МПа, гарантируют стабильную работу двигателя в номинальном и форсированном режимах. Продукция сертифицирована и соответствует нормам Евро-1/Евро-2.
Насос поставляется с гарантией 12 месяцев и рекомендован для применения на тракторной, дорожно-строительной и специальной технике, включая тракторы «Беларус», экскаваторы ЕК-14 и другую технику, указанную в руководстве по применению.
