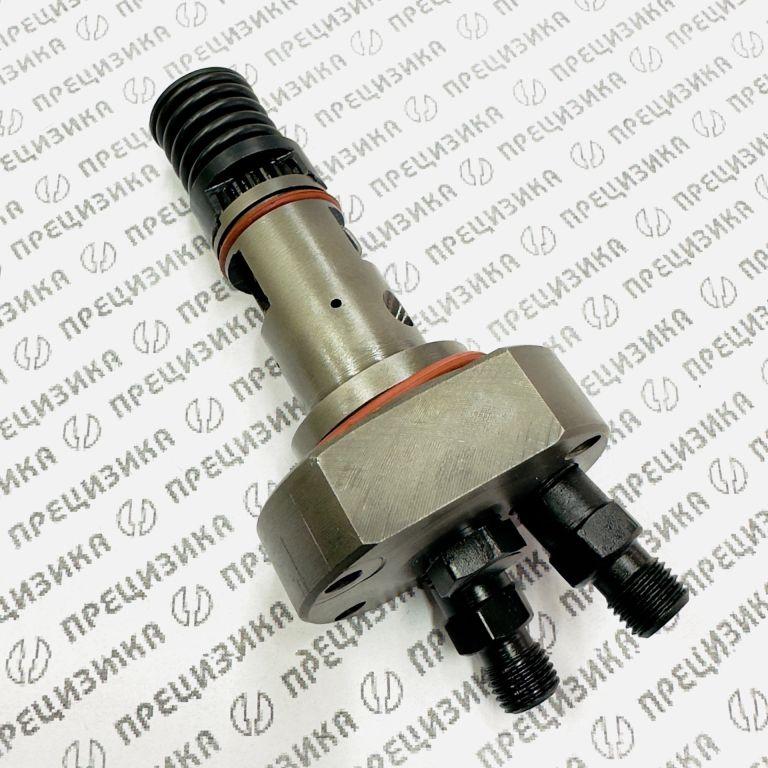

57.1111030-20 Секция ТНВД Т-16, Т-25 Precizika
57.1111030-20 Секция высокого давления Д-21/120 ТНВД Т-16, Т-25 2 штуцера
Артикул: 57.1111030-20
Бренд: Прецизика
Производитель: ПФК ПРЕЦИЗИКА
Описание
Секция высокого давления 57.1111030-20 — прецизионный узел одноплунжерного топливного насоса высокого давления (ТНВД) пучкового типа. Конструктивно секция выполнена с двумя штуцерами для подключения топливопроводов к форсункам. Основу узла составляет плунжерная пара 212.1111030-10. В сборе присутствуют плунжер, втулка, нагнетательный клапан, впускной клапан, толкатель, пружины, уплотнительные кольца и прокладки. Секция обеспечивает дозирование топлива, создание давления впрыска и распределение горючего по цилиндрам двигателя в соответствии с заданным порядком работы.
Аналоги
Полные взаимозаменяемые аналоги:
| Артикул |
|---|
| 212.1111010-10 |
| 57.1111010-20 |
Расположение
Секция монтируется в вертикальную расточку корпуса ТНВД. Сопрягаемые поверхности втулки и головки секции обработаны с высокой точностью, что обеспечивает герметичность стыка. Два штуцера размещены в верхней головке секции и предназначены для соединения с трубопроводами высокого давления, подводимыми к форсункам согласно порядку работы цилиндров.
Модели ТНВД
Секция 57.1111030-20 применяется в составе следующих моделей топливных насосов высокого давления:
| Модель ТНВД | Завод-изготовитель |
|---|---|
| НД-21/2 | Основная модель |
| 53.1111004 | ВЗТА |
| 572.1111004 | ЧЗТА |
| 2УТНИ-1111005-05 | НЗТА |
Назначение
- Формирование высокого давления топлива (150–250 бар) для распыливания форсункой.
- Точное дозирование цикловой подачи в зависимости от нагрузки и скоростного режима двигателя.
- Распределение топлива по цилиндрам в соответствии с порядком их работы.
- Поддержание стабильных параметров работы дизеля на всех эксплуатационных режимах, включая ограничение максимальной частоты вращения коленчатого вала посредством регулятора ТНВД.
Типоразмер и обозначение, Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Основной артикул | 57.1111030-20 |
| Плунжерная пара | 212.1111030-10 |
| Тип секции | Одноплунжерная, два штуцера |
| Диаметр плунжера | 9 мм |
| Ход плунжера | 8 мм |
| Давление впрыска | 150–250 бар |
| Максимальная цикловая подача (ориентировочно) | 170 мм³/цикл |
| Материал плунжера | Сталь 25Х5М (износостойкая, коррозионностойкая) |
| Шероховатость прецизионных поверхностей | 1–3 мкм |
| Масса (нетто) | 0,4 кг |
| Масса в упаковке | до 1,13 кг |
| Регулятор (в составе ТНВД) | Механический всережимный прямого действия |
| Гарантийный срок | 18 месяцев |
Применимость ТНВД, Двигатели, техника
ТНВД
НД-21/2, 53.1111004, 572.1111004, 2УТНИ-1111005-05
Двигатели
Д-21 (включая модификации Д-21А, Д-21Б1), Д-120, Д-144 (при совместимой комплектации ТНВД)
Техника
| Тип техники | Модели |
|---|---|
| Тракторы | Т-16, Т-16М, Т-16МГ (СШ-25), Т-25, Т-25А, Т-30, Т-40 |
| Погрузчики | ТО-18Д, Беларус-510/530 |
| Дорожно-коммунальная техника | Катки ДУ-47Б, асфальтоукладчики ДС-143 |
| Комбайны | Дон-1500 (опциональная установка) |
Правила подбора и замены
- Идентификация. Перед заказом или заменой необходимо сверить каталожный номер на корпусе снятой детали с артикулом 57.1111030-20 или аналогами 212.1111010-10, 57.1111010-20.
- Подготовка посадочного места. Посадочные поверхности корпуса ТНВД очищаются от загрязнений, масел и остатков старых прокладок. Контролируется отсутствие забоин, рисок и коррозии на сопрягаемых плоскостях.
- Промывка. Рекомендуется промывка посадочного гнезда дизельным топливом или специальной очищающей жидкостью с последующей продувкой сжатым воздухом.
- Установка. Секция позиционируется по направляющим, штуцеры ориентируются в соответствии со схемой подключения топливопроводов. Крепёж затягивается динамометрическим ключом с моментом, предписанным руководством по ремонту двигателя.
- Замена расходных элементов. При каждой замене секции обязательной замене подлежат уплотнительные кольца и прокладки, входящие в ремкомплект.
- Удаление воздуха. После монтажа выполняется прокачка топливной системы ручным подкачивающим насосом до полного выхода воздуха через штуцеры или клапан сброса.
- Проверка. После запуска двигателя соединения осматриваются на предмет подтекания топлива. При обнаружении течи затяжка поджимается, детали с необратимой деформацией заменяются.
О производителе и качестве продукции
Бренд Прецизика (производственная компания ПФК ПРЕЦИЗИКА) специализируется на выпуске прецизионных элементов топливной аппаратуры дизельных двигателей. Производственные линии оснащены оборудованием для финишной обработки поверхностей с допусками микронного уровня, что гарантирует соответствие геометрических параметров конструкторской документации.
Контроль качества осуществляется на всех этапах: от входного анализа материалов до стендовых испытаний готовой секции на герметичность и создаваемое давление. Применяемые стали (в частности, 25Х5М для плунжеров) обеспечивают устойчивость к износу и коррозии в среде дизельного топлива. Продукция проходит многоступенчатую проверку, исключающую попадание в оборот дефектных узлов. Гарантийный срок на изделие составляет 18 месяцев с момента продажи при соблюдении правил установки и эксплуатации.
