60403-51 Плунжерная пара 57 Motorpal Precizika
Плунжерная пара 60403-57
1. Описание

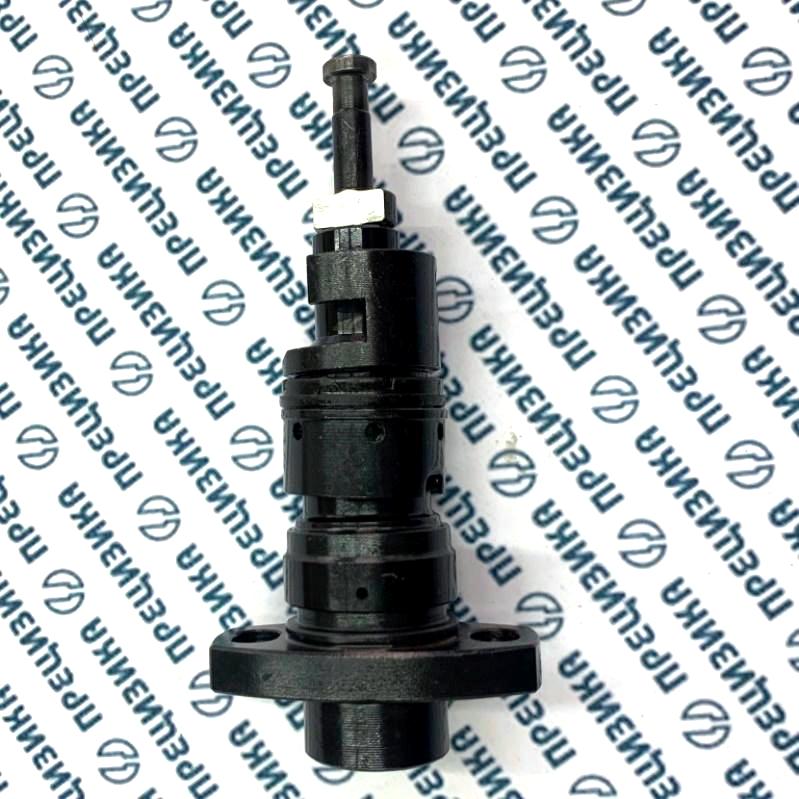

Плунжерная пара 60403-57 — прецизионный сборочный узел, поставляемый в качестве ремонтного комплекта для рядных топливных насосов высокого давления (ТНВД) Motorpal серии PP4M10U1f. Конструктивно состоит из двух элементов:
- Плунжер — изготовлен заново из высоколегированной стали 25Х5М с термообработкой и азотированием. Диаметр рабочей части — 10 мм.
- Втулка (гильза) — восстановленная, прошедшая полный цикл механической обработки: шлифование, хонингование и притирку рабочего отверстия до номинальных геометрических параметров и класса чистоты поверхности.
Сборка выполняется методом селективной взаимозаменяемости. Детали после 100 % контроля сортируются по размерным группам; в пару соединяются элементы из одноимённых групп. Обеспечивается расчётный зазор в сопряжении «плунжер — втулка» в пределах 1,5–2,5 мкм, гарантирующий герметичность высокого давления и свободное перемещение плунжера.
Артикул: 60403-57.
Бренд: Прецизика.
Произведено: ПФК ПРЕЦИЗИКА.
Входит в состав секции высокого давления EM10Uf-57 (артикул секции в сборе: 60503-59).
2. Аналоги
Полный конструктивный и метрологический аналог оригинальной плунжерной пары Motorpal 60403-57. Применяется в качестве сменного элемента при ремонте и восстановлении ТНВД.
3. Расположение
Узел является сменным элементом секции высокого давления EM10Uf-57 (артикул 60503-59), которая устанавливается в корпус рядного ТНВД. Одна секция обслуживает один цилиндр двигателя.
4. Модели ТНВД
Плунжерная пара предназначена для использования в топливных насосах высокого давления Motorpal следующих моделей:
| Модель ТНВД | Расшифровка серии |
|---|---|
| PP4M10U1f-3436 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация |
| PP4M10U1f-3440 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация |
| PP4M10U1f-3482 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация |
| PP4M10U1f-3483 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация |
| PP4M10U1f-3486 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация |
| PP4M10U1f-3486G | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация |
| PP4M10U1f-4233 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация |
5. Назначение
В составе ТНВД плунжерная пара выполняет следующие функции:
- Генерация давления: создание давления впрыска в магистрали высокого давления.
- Дозирование: точная цикловая подача топлива в зависимости от скоростного и нагрузочного режимов работы двигателя.
- Синхронизация: обеспечение начала и продолжительности впрыска в строгом соответствии с фазой газораспределения.
- Герметизация: исключение протечек и подсоса воздуха в надплунжерном пространстве за счёт прецизионного зазора в паре.
6. Типоразмер и обозначение, материал и технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (диаметр плунжера) | 10 мм |
| Обозначение по каталогу | 60403-57 |
| Материал плунжера | Сталь 25Х5М (высоколегированная, термообработка с азотированием) |
| Материал втулки | Восстановленная до номинальных геометрических параметров, точное сопряжение с плунжером |
| Технология финишной обработки | Прецизионное шлифование, селективная сборка |
| Зазор в плунжерной паре | 1,5–2,5 мкм |
| Материал уплотнений | Термостойкий фторкаучук (FPM, аналог Viton) |
| Рабочий диапазон температур | От -30 °C до +200 °C |
| Совместимость с топливом | Дизельное топливо стандартов Евро-0 – Евро-3 |
7. Применимость ТНВД, двигатели, техника
| Двигатель (серия/модель) | Модели ТНВД (Motorpal) | Техника (марки, модели) | Тип транспортного средства |
|---|---|---|---|
| Д-245.7 | PP4M10U1f-3482, -3440 | ГАЗ-3308, ГАЗ-3309, ГАЗ-3310 «Валдай»; ПАЗ-3205; ГАЗ-2784 | Грузовые автомобили, автобусы |
| Д-245.9 (140–160 л.с.) | PP4M10U1f-3483, -4233, -3436 | МАЗ (модификации); МТЗ-892, МТЗ-950, МТЗ-1021, МТЗ-1025, МТЗ-1220; ГАЗ-3307, ГАЗ-3309; ПАЗ-4230 «Аврора»; КАВЗ-4238; ЗИЛ-4329 | Тракторы, грузовые автомобили, автобусы |
| Д-245.12С (136 л.с.) | PP4M10U1f-3486G, -3486 | ЗИЛ-130, ЗИЛ-131, ЗИЛ-5301 «Бычок»; ГАЗ-53, ГАЗ-66; ТВЭКС ЕК-14, ТВЭКС ЕК-18 | Грузовые автомобили, спецтехника |
Дополнительная совместимость: плунжерная пара применяется при восстановлении ТНВД, установленных на технику ГАЗ-53, ГАЗ-66 после переоборудования на двигатели семейства Д-245.
8. Правила подбора и замены
- Идентификация ТНВД: перед заказом необходимо сверить маркировку на табличке топливного насоса. Узел предназначен исключительно для насосов серии PP4M10U1f и её модификаций. Для насосов с иным диаметром плунжера (например, PP4M8) не применяется.
- Комплектность замены: для обеспечения равномерной работы двигателя рекомендована одновременная замена всех четырёх секций ТНВД.
- Условия монтажа: замена производится в оборудованной мастерской персоналом, имеющим квалификацию по ремонту топливной аппаратуры. Перед монтажом секции промываются чистым дизельным топливом. Попадание абразивных частиц и загрязнений не допускается. Медные уплотнительные прокладки штуцеров подлежат обязательной замене.
- Пусконаладочные работы: после установки секций на стенде ТНВД проверяются и регулируются величина хода рейки (цикловая подача), угол начала нагнетания и равномерность подачи по цилиндрам.
- Признаки неисправности, требующие замены узла: падение давления впрыска, затруднённый пуск двигателя, неравномерная работа, дымный выхлоп, увеличение расхода топлива.
9. О производителе, качестве продукции
Производитель: ООО «ПФК ПРЕЦИЗИКА». Бренд «Прецизика». Продукция изготовлена в соответствии с техническими требованиями к прецизионным деталям топливной аппаратуры. Плунжерные пары отличаются повышенной износостойкостью и точностью изготовления, что обеспечивает стабильную подачу топлива и увеличенный ресурс работы узла.
Гарантия производителя — 18 месяцев с даты продажи.
