60503-59 Секция в сборе EM10Uf-57 Precizika

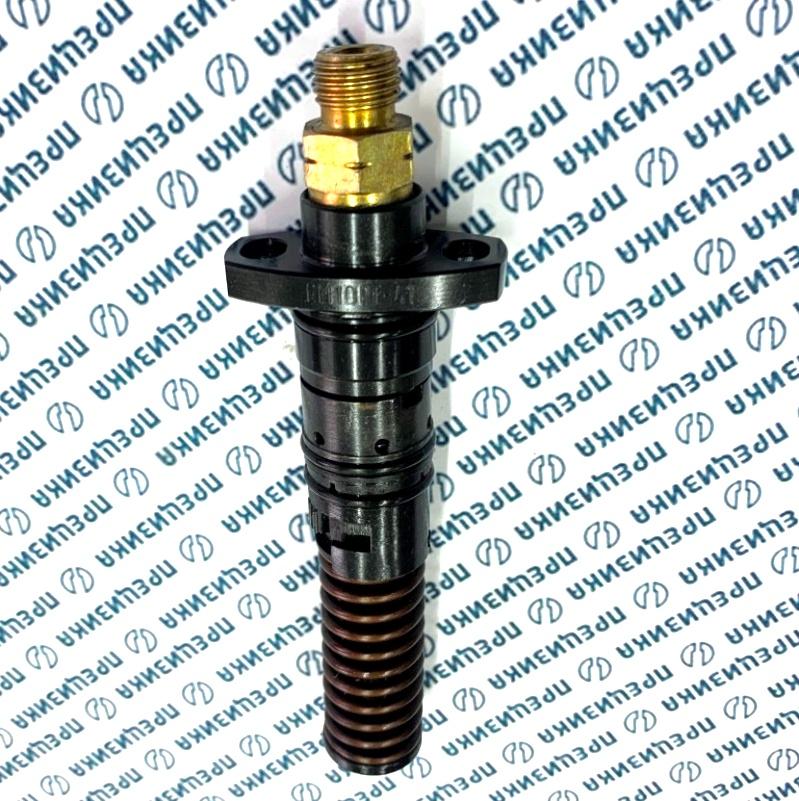

Секция в сб. (EM10Uf-57) — Артикул: 60503-59
Бренд: Прецизика
Производитель: ООО ПКФ «Прецизика»
1. Описание
Плунжерная секция в сборе 60503-59 представляет собой прецизионный узел рядного топливного насоса высокого давления (ТНВД). Узел предназначен для создания, дозирования и синхронизированной подачи топлива под высоким давлением в цилиндры дизельного двигателя. Конструктивно состоит из плунжерной пары, нагнетательного клапана, штуцера, пружин и уплотнительных элементов, собранных в единый готовый к монтажу модуль. Поставляется в комплектации, не требующей дополнительной подгонки компонентов. Применение данной секции обеспечивает восстановление параметров топливоподачи до номинальных значений.
2. Аналоги
Изделие арт. 60503-59 является полным конструктивным и гидравлическим аналогом оригинальных секций, применяемых в рядных ТНВД производства Motorpal.
| Тип совместимости | Обозначение / Модель |
|---|---|
| Базовое каталожное обозначение | 60503-59 |
| OEM-производитель | Motorpal (оригинальные секции серии EM10Uf) |
| Кросс-номера (варианты маркировки) | Встречаются под внутренними кодами заводов-изготовителей топливной аппаратуры, производных от 60503-59 |
| Совместимость в рамках ремонта ТНВД | Взаимозаменяема с секциями ТНВД моделей: -3482, -3440, -3483, -4233, -3436, -3486, -3486G |
3. Расположение
Секция устанавливается в посадочное гнездо корпуса рядного ТНВД. Количество секций соответствует числу цилиндров двигателя (в насосе PP4M10U1f — четыре секции). Фиксация узла осуществляется в корпусе насоса. Привод плунжера производится от кулачкового вала через роликовый толкатель. Выходной штуцер секции соединяется с топливной магистралью высокого давления, ведущей к форсунке соответствующего цилиндра.
4. Модели ТНВД
Секция арт. 60503-59 предназначена для применения при ремонте и восстановлении рядных топливных насосов высокого давления чешского производства Motorpal серии PP4M10U1f.
| Модель ТНВД | Расшифровка серии |
|---|---|
| PP4M10U1f-3440 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация. |
| PP4M10U1f-3482 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация. |
| PP4M10U1f-3483 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация. |
| PP4M10U1f-4233 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация. |
| PP4M10U1f-3436 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация. |
| PP4M10U1f-3486 | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация. |
| PP4M10U1f-3486G | PP — рядный насос; 4 — количество секций; M — тип регулирования; 10 — диаметр плунжера (10 мм); U1f — модификация. |
5. Назначение
В составе ТНВД узел выполняет следующие функции:
- Генерация давления: создание давления впрыска в магистрали высокого давления.
- Дозирование: точная цикловая подача топлива в зависимости от скоростного и нагрузочного режимов работы двигателя.
- Синхронизация: начало и продолжительность впрыска в строгом соответствии с фазой газораспределения.
- Герметизация: исключение протечек и подсоса воздуха в надплунжерном пространстве за счет прецизионного зазора в паре.
6. Типоразмер и обозначение, материал и технические характеристики
Комплектация и составные элементы
| Компонент | Обозначение / Тип |
|---|---|
| Плунжерная пара в сборе | 60403-57 |
| Нагнетательный клапан | 60042-62 с пружиной 32094656 |
| Пружины (комплект тарелок) | 34098799, 00426-84 |
| Обойма регулировочная | 20014-25 (регулировка цикловой подачи) |
| Штуцер высокого давления | 34098460 с медной уплотнительной прокладкой 34098503 |
| Уплотнения корпуса | Кольца резиновые — 3 шт. (31099137) |
| Уплотнение штуцера | Кольцо (31096822) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер / Обозначение | 60503-59 (EM10Uf-57) |
| Диаметр плунжера | 10 мм |
| Материал плунжера | Сталь 25Х5М (высоколегированная, термообработка с азотированием) |
| Материал втулки | Восстановленная до номинальных геометрических параметров, точное сопряжение с плунжером |
| Технология финишной обработки | Прецизионное шлифование, селективная сборка |
| Зазор в плунжерной паре | 1,5–2,5 мкм |
| Материал уплотнений | Термостойкий фторкаучук (FPM, аналог Viton) |
| Рабочий диапазон температур | От -30°C до +200°C |
| Совместимость с топливом | Дизельное топливо стандартов Евро-0 – Евро-3 |
| Масса нетто | 0,3 кг |
7. Применимость ТНВД, двигатели, техника
| Двигатель (серия/модель) | Модели ТНВД (Motorpal) | Техника (марки, модели) | Тип транспортного средства |
|---|---|---|---|
| Д-245.7 | PP4M10U1f-3482, -3440 | ГАЗ-3308, 3309, 3310 «Валдай»; ПАЗ-3205; ГАЗ-2784 | Грузовые автомобили, автобусы |
| Д-245.9 (140–160 л.с.) | PP4M10U1f-3483, -4233, -3436 | МАЗ (модификации); МТЗ-892, 950, 1021, 1025, 1220; ГАЗ-3307, 3309; ПАЗ-4230 «Аврора»; КАВЗ-4238; ЗИЛ-4329 | Тракторы, грузовые автомобили, автобусы |
| Д-245.12С (136 л.с.) | PP4M10U1f-3486G, -3486 | ЗИЛ-130, 131, 5301 «Бычок»; ГАЗ-53, 66; ТВЭКС ЕК-14/18 | Грузовые автомобили, спецтехника |
Дополнительная совместимость: узел применяется для восстановления ТНВД, устанавливавшихся на технику (ГАЗ-53, ГАЗ-66) после переоборудования на двигатели семейства Д-245.
8. Правила подбора и замены
- Идентификация ТНВД: перед заказом необходимо сверить маркировку на табличке топливного насоса. Секция предназначена исключительно для серии PP4M10U1f и ее модификаций. Для насосов иных серий (например, PP4M8) не применяется.
- Комплектность: для обеспечения равномерной работы двигателя рекомендована одновременная замена всех четырех секций ТНВД.
- Условия монтажа: замена должна производиться в оборудованной мастерской персоналом, имеющим квалификацию по ремонту топливной аппаратуры. Перед монтажом секции промываются чистым дизельным топливом. Попадание абразивных частиц и загрязнений не допускается. Медные уплотнительные прокладки штуцеров подлежат обязательной замене.
- Пусконаладочные работы: после установки секций на стенде ТНВД проверяются и регулируются величина хода рейки (цикловая подача), угол начала нагнетания и равномерность подачи по цилиндрам.
- Признаки неисправности, требующие замены узла: падение давления впрыска, затрудненный пуск двигателя, неравномерная работа, дымный выхлоп, увеличение расхода топлива.
9. О производителе и качестве продукции
Изделие арт. 60503-59 произведено ООО ПКФ «Прецизика» (Россия) в соответствии с техническими требованиями к прецизионным узлам топливной аппаратуры.
Качество продукции обеспечивается следующими факторами:
- Использование стали 25Х5М для изготовления плунжера и специализированных технологий для восстановления втулки до номинальных геометрических параметров.
- Финишная прецизионная обработка, обеспечивающая точность сопряжения и стабильность гидравлических характеристик.
- Многоступенчатый контроль на всех этапах производства: от входного анализа материалов до финальной проверки выходных параметров готового узла.
- Полная геометрическая и гидравлическая взаимозаменяемость с оригинальными компонентами конвейерной сборки ТНВД Motorpal.
- Гарантийный период эксплуатации составляет 18 месяцев.
