627.1111213 Прокладка регулировочная (37х52х0,15) НЗТА

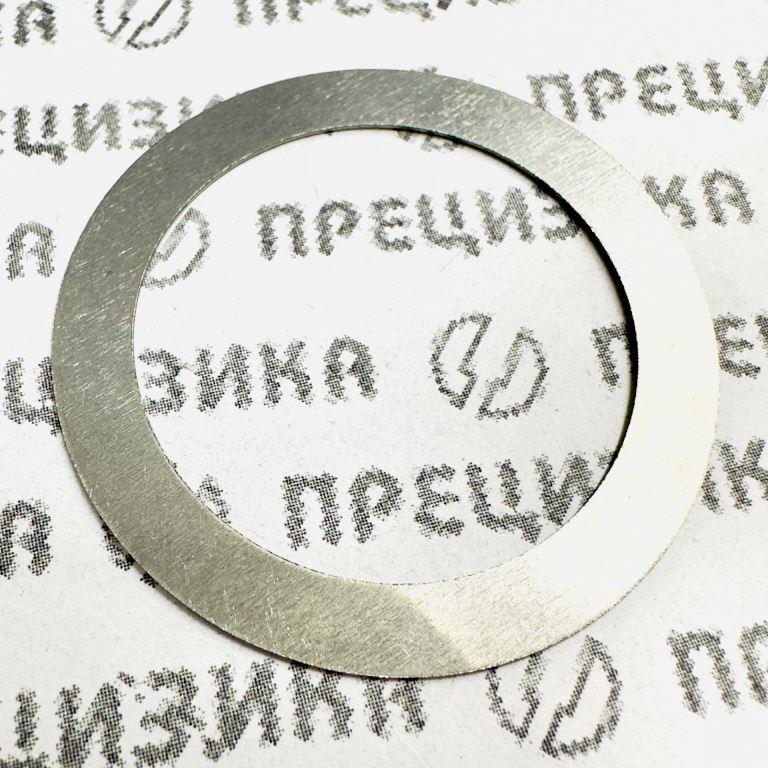

Прокладка регулировочная 627.1111213 (37×52×0,15 мм) НЗТА
1. Общая информация
| Параметр | Значение |
|---|---|
| Артикул | 627.1111213 |
| Альтернативные коды | 627-1111213, 6271111213 |
| Типоразмер | 37 × 52 × 0,15 мм |
| Бренд | НЗТА |
| Производитель | АО «Ногинский завод топливной аппаратуры» |
2. Описание
Прокладка регулировочная 627.1111213 представляет собой плоское калиброванное кольцо наружным диаметром 52 мм, внутренним 37 мм, толщиной 0,15 мм. Деталь предназначена для установки и регулировки осевого зазора кулачкового вала рядных топливных насосов высокого давления (ТНВД) серии УТН и их модификаций. Одновременно выполняет уплотнительную функцию в узле передней опоры вала. Изготавливается методом холодной штамповки с обеспечением заданной точности геометрии, плоскостности и чистоты сопрягаемых поверхностей.
3. Аналоги
Прямыми конструктивными аналогами являются регулировочные прокладки типоразмера 37×52 мм, толщиной 0,15 мм, выпускаемые под иными каталожными номерами других производителей топливной аппаратуры (например, предприятий ЯЗТА). В рамках размерного ряда НЗТА аналогами по функции выступают прокладки того же типоразмера, но иной толщины (см. раздел «Виды данных прокладок»). При подборе аналогов необходимо подтверждение идентичности размеров, плоскостности и марки стали.
4. Расположение
Прокладка устанавливается в переднюю опору кулачкового вала ТНВД — между торцом распорной втулки (внутренней обоймы подшипника) и фланцем корпуса либо крышкой подшипника. Толщина пакета прокладок подбирается индивидуально по результатам измерения осевого зазора индикатором часового типа.
5. Модели ТНВД
Деталь применяется в рядных топливных насосах серии УТН с механическим регулятором в 2‑, 3‑, 4‑ и 6‑секционном исполнении:
- УТН-5 (все модификации)
- 4УТНИ-Т, 4УТНИ, 4УТНМ (индексы 1111007, 1111005 и их варианты)
- 3УТНИ (1111007, 1111005)
- 2УТНИ (1111007, 1111005)
6. Назначение
- Регулировка осевого зазора кулачкового вала. Прокладка задаёт точное положение вала относительно корпуса, обеспечивая номинальный люфт (как правило, 0,02–0,08 мм). Предотвращает заклинивание и повышенное торцевое биение.
- Герметизация полости низкого давления. В сочетании с привалочными плоскостями препятствует подтеканию дизельного топлива по передней опоре вала.
- Снижение краевых нагрузок. Компенсирует тепловые расширения, механические воздействия, уменьшает износ сопряжённых деталей.
7. Виды данных прокладок
Для точной установки осевого зазора завод выпускает набор прокладок единого типоразмера (37×52 мм) с различной толщиной. Каждому номиналу присвоен отдельный артикул НЗТА:
| Толщина, мм | Артикул НЗТА |
|---|---|
| 0,10 | 627.1111245 |
| 0,15 | 627.1111213 |
| 0,20 | 627.1111246 |
| 0,30 | 627.1111247 |
| 0,50 | 627.1111248 |
Допускается комбинирование нескольких прокладок разной толщины для достижения требуемого осевого зазора.
8. Типоразмер, материал и технические характеристики
| Характеристика | Значение |
|---|---|
| Наружный диаметр D | 52 мм (допуск по h12) |
| Внутренний диаметр d | 37 мм (допуск по H12) |
| Толщина s | 0,15 мм ±0,01 мм |
| Материал | Холоднокатаная тонколистовая сталь 08кп / 08Ю по ГОСТ 503-81 |
| Плоскостность | Не более 0,03 мм |
| Шероховатость поверхности | Ra ≤ 1,6 мкм |
| Покрытие | Без покрытия, с консервационной смазкой |
| Масса единицы | ≈0,001 кг |
9. Применимость (ТНВД, двигатели, техника)
| Модель ТНВД | Модель двигателя | Примеры техники |
|---|---|---|
| УТН-5, 4УТНИ-Т | Д-240, Д-243, Д-245, Д-65, Д-144 | Тракторы МТЗ-80/82/100, ЮМЗ-6, Т-40; погрузчики Амкодор; дорожно-строительная техника |
| 4УТНИ, 4УТНМ | Д-245.7, Д-245.9, А-41, А-01 | Автомобили ЗИЛ-5301 «Бычок», ГАЗ-3309; автобусы ПАЗ-3205; тракторы ДТ-75М, Т-4А; бульдозеры |
| 2УТНИ, 3УТНИ | Д-120, Д-130, Д-21 | Тракторы Т-25, Т-30; самоходные шасси Т-16; электроагрегаты, компрессорные станции |
Примечание: на двигатели СМД-14/18/20 и V-образные моторы СМД-60/62 (тракторы Т-150, комбайны «Нива») устанавливаются насосы иной конструкции (НД-22/6, «Компакт»). Данная прокладка к ним не применяется.
10. Правила подбора и замены
- Подбор. После предварительной затяжки подшипникового узла измерить фактический осевой зазор кулачкового вала индикатором часового типа. Требуемый зазор, как правило, составляет 0,02–0,08 мм. Для его увеличения пакет прокладок наращивают, для уменьшения — часть прокладок удаляют.
- Замена. Бывшие в употреблении прокладки извлекаются и утилизируются. Посадочные поверхности очищаются от остатков материала и загрязнений. Новая прокладка устанавливается на сухую, без применения герметика. Крышка подшипника затягивается равномерно моментом, указанным в руководстве по ремонту конкретной модели ТНВД. После окончательной затяжки контроль осевого зазора выполняется повторно.
- Ограничения. Запрещается использование деформированных, надорванных или бывших в употреблении прокладок. Применение самодельных деталей из некалиброванного листа не допускается — это ведёт к нарушению соосности и выходу из строя подшипникового узла.
11. Производитель и качество продукции
АО «Ногинский завод топливной аппаратуры» (НЗТА) — профильное российское предприятие по выпуску дизельной топливной аппаратуры. Система менеджмента сертифицирована по ГОСТ Р ИСО 9001-2015. Каждая партия прокладок проходит контроль геометрии, плоскостности и марки стали. Детали поставляются в индивидуальной заводской упаковке с указанием артикула, размеров, номера партии и знака соответствия. Использование оригинальных прокладок НЗТА обеспечивает точность регулировки и полную совместимость с узлами ТНВД типа УТН.
