Плунжерная пара 771.1111150
1. Описание изделия

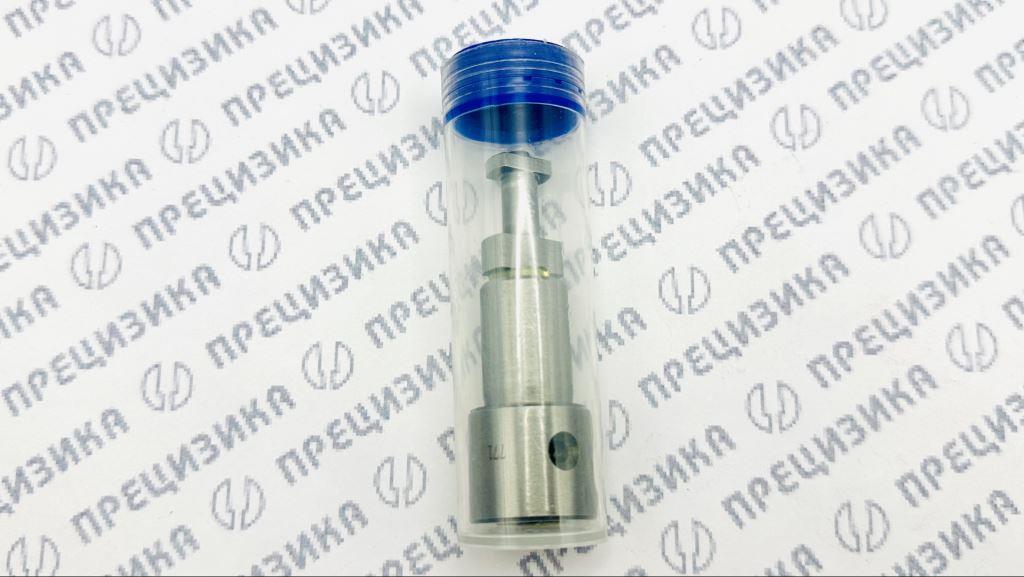

Плунжерная пара 771.1111150 является прецизионным узлом топливного насоса высокого давления (ТНВД). Конструктивно изделие состоит из плунжера диаметром 10 мм с одной отсечной канавкой и сопряженной втулки. Узел предназначен для точного дозирования и нагнетания топлива в цилиндры дизельного двигателя в соответствии с порядком их работы. Монтаж осуществляется в секцию топливного насоса 771.1111039 (1.363.1111039).
Артикул: 771.1111150. Произведено: Китай.
2. Аналоги и взаимозаменяемость
В таблице ниже приведены основные каталожные номера аналогов, соответствующих данной геометрии и посадочным местам.
| Номер аналога | Примечание |
|---|---|
| 771.1111150 | Основной OEM-номер |
| 363.1111150 | Взаимозаменяемый вариант для ранних модификаций насосов |
| 4УТНИ-1111150 | Обозначение по номенклатуре Ногинского завода (историческое) |
3. Расположение в системе
Данный элемент устанавливается внутри корпуса секции ТНВД и взаимодействует с поводком рейки и нагнетательным клапаном.
| Узел | Место установки |
|---|---|
| Секция ТНВД | 771.1111039 (1.363.1111039) |
| Позиционирование | Втулка запрессовывается в корпус секции, плунжер совершает возвратно-поступательное движение |
| Сопрягаемые детали | Поводок плунжера, рейка ТНВД, седло пружины, нагнетательный клапан |
4. Совместимые модели ТНВД
Плунжерная пара применяется в рядных четырех- и шестицилиндровых топливных насосах высокого давления.
| Базовая модель ТНВД | Основные модификации |
|---|---|
| 363 (4УТНИ) | 363.1111005-40.01, 363.1111005-40.01Т, 363.1111005-40.02, 363.1111005-40.04, 363.1111005-40.09, 363.1111005-40.11, 363.1111005-40.14 и их модификации с индексом "Т" |
| 366 (УТН-5) | 366.1111005-Э2, 366.1111005-01Э2 |
| 772 | 772.1111005, 772.1111005-05 |
| 773 (4УТНИ-Т) | 773.1111005-01, 773.1111005-01Т, 773.1111005-02, 773.1111005-04, 773.1111005-04Э, 773.1111005-04Э2, 773.1111005-05, 773.1111005-05Э, 773.1111005-08, 773.1111005-40.09, 773.1111005-40.10 |
| 774 | 774.1111005-08 |
| 776 | 776.1111005, 776.1111005-01, 776.1111005Э, 776.1111005-01Э, 776.1111005Э2, 776.1111005-01Э2 |
5. Назначение
Узел выполняет следующие функции в системе топливоподачи дизеля:
- Всасывание топлива из надплунжерной полости.
- Точное дозирование цикловой подачи за счет изменения активного хода плунжера при его повороте зубчатой рейкой.
- Создание высокого давления (нагнетание) для открытия форсунки и качественного распыла топлива.
- Отсечка подачи топлива посредством спиральной канавки.
6. Типоразмер и обозначение
Расшифровка структуры и конструктивные особенности прецизионной пары.
| Параметр | Значение |
|---|---|
| Типоразмер | Л (левая, с одной отсечной канавкой) |
| Диаметр плунжера | 10 мм |
| Ход плунжера | Стандартный для серии ТНВД типа УТН/4УТНИ |
| Вид канавки | Одна спиральная отсечная канавка |
| Направление вращения | Левое (стандартное для рядных насосов МТЗ) |
7. Материал и технические характеристики
Детали пары изготавливаются из специальных сталей с последующей термической обработкой прецизионных поверхностей.
| Элемент | Материал и обработка | Технические характеристики |
|---|---|---|
| Плунжер | Сталь ШХ15 или аналог | Твердость поверхности HRC 60-64, шероховатость Ra не более 0.05 мкм |
| Втулка | Сталь 18Х2Н4МА или аналог | Цементация на глубину 0.8-1.2 мм, твердость HRC 58-62 |
| Зазор в паре | – | Гарантированный гидроплотный зазор 1.5-3.5 мкм |
| Группа гидроплотности | – | Соответствует классу "0" (нулевая группа) |
| Ресурс | – | Рассчитан на работу в составе ТНВД в пределах моторесурса до капитального ремонта насоса |
8. Применимость
Перечень двигателей и машин, в которых эксплуатируется данная плунжерная пара.
| Тип техники | Модели двигателей | Марки и модели техники |
|---|---|---|
| Тракторы | Д-243, Д-243С, Д-245С, Д-260.1, Д-260.2, Д-260.4 | МТЗ-80, МТЗ-82 (Беларус), ВТ-100, К170М |
| Экскаваторы | Д-245, Д-260 | ЕТ-25, ЭС-4226, ЭС-4326 |
| Комбайны | Д-260, Д-245 | Енисей-950, КСК-100А (Гомсельмаш), Ростсельмаш |
| Грузовые авто и автобусы | Д-245.7, Д-245.9, Д-246.1, Д-246.2 | ЗИЛ (Бычок), ГАЗ, ПАЗ |
| Дорожная и спецтехника | Д-260.9, Д-260.14 | Автогрейдеры, асфальтоукладчики ДС-191А, Амкодор-7511, погрузчики ТО-18Б-3, ТО-28А |
| Дизель-генераторные установки | Д-260, Д-245.16Л | Стационарные и передвижные ДГУ |
9. Правила подбора и замены
При монтаже и подборе компонента необходимо соблюдать следующие технические требования:
- Замена плунжерной пары производится только комплектно (плунжер и втулка из одного комплекта), разукомплектование не допускается.
- Перед установкой прецизионные поверхности необходимо промыть профильтрованным дизельным топливом.
- Плунжер должен свободно, под действием собственного веса, опускаться во втулку при ее вертикальном положении.
- При подборе аналогов следует учитывать соответствие диаметра (10 мм), типа отсечной канавки (левая, одна) и направления вращения вала ТНВД.
- Затяжка резьбовых соединений секций и крепление штуцеров осуществляется динамометрическим ключом с усилием, регламентированным инструкцией по ремонту ТНВД, для исключения деформации втулки.
10. Производитель и качество продукции
- Страна производства: Китай.
- Производитель: Изделие поставляется производственным предприятием, специализирующимся на выпуске компонентов дизельной топливной аппаратуры.
- Стандарты качества: Продукция изготовлена в соответствии с конструкторской документацией, соответствующей OEM-чертежам (Original Equipment Manufacturer). Геометрические параметры и гидроплотность соответствуют техническим условиям, предъявляемым к прецизионным парам дизельных ТНВД.
- Контроль: На производстве применяется контроль микротвердости, шероховатости и гидроплотности селективной сборки. Покрытие рабочих поверхностей обеспечивает защиту от коррозии на период хранения и транспортировки. Отклонения в работе топливной аппаратуры, связанные с производственными дефектами материала или сборки, минимизированы за счет многоступенчатой системы выходного контроля.
