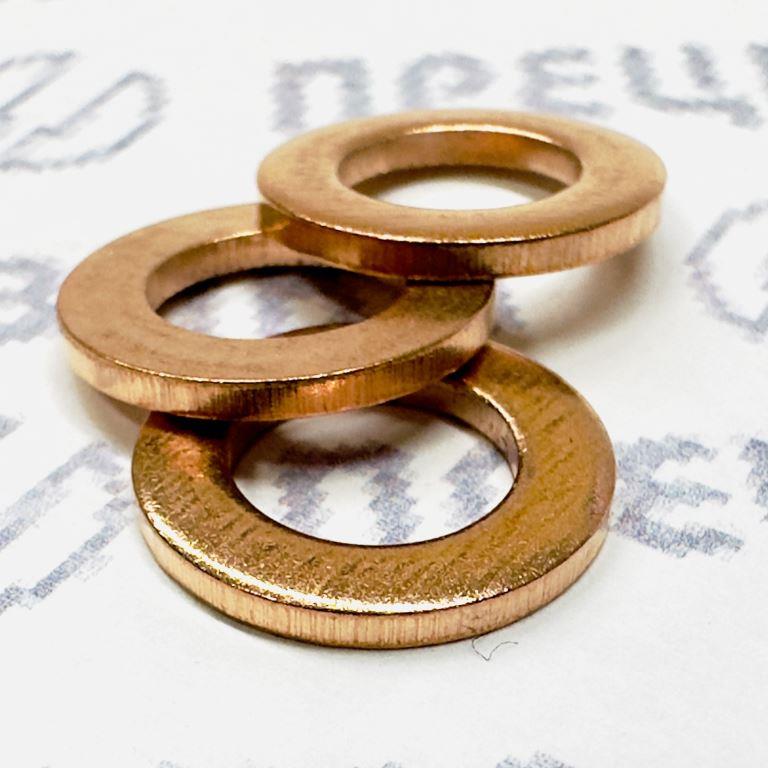

Шайба уплотнительная медная плоская 8х14х1,5 мм
1. Наименование и тип изделия:
Шайба уплотнительная плоская медная.
Типоразмер: 8х14х1,5 мм.
2. Основное назначение:
Предназначена для обеспечения герметичности разъемных соединений, преимущественно в системах, работающих под давлением. Основное применение: уплотнение соединения трубки масляного насоса в двигателях внутреннего сгорания и иных агрегатах. Может применяться в других гидравлических и пневматических системах при условии химической совместимости меди с рабочей средой.
3. Ключевые геометрические параметры:
Внутренний диаметр (d): 8 мм.
Наружный диаметр (D): 14 мм.
Толщина (S): 1,5 мм.
4. Материал:
Медь.
Применяются стандартные медные сплавы для уплотнений (типа М1, М2, М3 по ГОСТ 859 или их функциональные аналоги), обладающие высокой пластичностью.
5. Конструктивное исполнение:
Тип: Плоская уплотнительная шайба.
Конструкция соответствует стандартным плоским медным уплотнительным шайбам для фланцевых соединений под болт или шпильку.
6. Производитель:
Алтайский завод прецизионных изделий (АО АЗПИ).
7. Стандартизация и соответствие:
Изготовление соответствует требованиям к уплотнительным элементам для топливных и масляных систем транспортных средств и промышленного оборудования.
Конструкция и основные параметры соответствуют ГОСТ 11371-78 "Шайбы уплотнительные. Технические условия" или действующим Техническим Условиям (ТУ) производителя АО АЗПИ.
8. Ключевые эксплуатационные характеристики:
Высокая пластичность: Обеспечивает эффективное заполнение микронеровностей поверхностей и создание герметичного соединения при затяжке крепежного элемента до требуемого момента силы.
Устойчивость к рабочим средам: Коррозионная стойкость и сохранение уплотняющих свойств в среде моторных и индустриальных масел, а также в других совместимых гидравлических жидкостях.
Температурная стойкость: Соответствует стандартному рабочему диапазону для медных уплотнений в масляных системах двигателей.
Электропроводность: Может обеспечивать электрический контакт между деталями соединения (при необходимости).
9. Условные аналоги (для справочных целей):
312353-П
8,5х12х1,5
852204-П
Важное примечание: Применение аналогов допустимо ТОЛЬКО при полном соответствии посадочных размеров (внутренний и наружный диаметр, толщина), допустимому давлению в системе и химической совместимости материала с рабочей средой. Требуется техническая проверка заменяемости.
10. Особенности применения и монтажа:
Однократное применение: Шайба предназначена для использования исключительно при первичной сборке соединения. Повторное использование после демонтажа категорически не рекомендуется ввиду пластической деформации материала и высокого риска потери герметичности.
Требования к монтажу: Необходима установка на чистую, неповрежденную поверхность. Обязательна равномерная затяжка крепежного элемента (болта, шпильки, гайки) до момента, указанного в технической документации на узел. Недостаточная или чрезмерная затяжка приводит к негерметичности соединения или повреждению шайбы.
Шайба уплотнительная медная плоская 8х14х1,5 мм производства АО АЗПИ является стандартным высокоэффективным уплотнительным элементом, предназначенным для создания надежного и герметичного соединения, преимущественно в масляных системах двигателей и агрегатов. Ее применение обеспечивает необходимую герметичность при соблюдении требований к монтажу и использованию.
