F00VC05009 Шарик клапана Bosch

О товаре
Цена и заказ
F00VC05009 Шарик клапана Bosch
F00VC05009 Шарик клапана Bosch
Оригинальный шарик клапана диаметром 1,5 мм. для форсунок Bosch Common Rail F 00V C05 009 Bosch. Производство: Республика Чехия. В комплект входит 50 штук.
Характеристики
Рейтинг:
Арт.: F00VC05009
Нет в наличии
Цена действительна от 14.06.2025
Цена со скидкой за 1 шт.
75 руб. / шт
Экономия0 руб. 0%
Нашли дешевле?
Цена за 1 шт.
90 руб. /шт
Укажите количество
−+
Сумма:
В корзину
Заказ в 1 клик
Под заказ
Цены на сайте актуальны
*При составлении заявки просьба указывать форму оплаты.
При заказе через сайт: Доставка до терминала транспортной компании вашего населённого пункта - бесплатная (за наш счёт).

К списку товаров
Выгодно!
Модель форсунки
0 445 110 183, 0 445 110 209, 0 445 110 212, 0 445 110 213, 0 445 110 216, 0 445 110 219, 0 445 110 237, 0 445 110 238, 0 445 110 243, 0 445 110 244, 0 445 110 248, 0 445 110 252, 0 445 110 253, 0 445 110 254, 0 445 110 255, 0 445 110 256, 0 445 110 257, 0 445 110 258, 0 445 110 260, 0 445 110 261, 0 445 110 265, 0 445 110 269, 0 445 110 270, 0 445 110 273, 0 445 110 274, 0 445 110 275, 0 445 110 276, 0 445 110 277, 0 445 110 278, 0 445 110 280, 0 445 110 281, 0 445 110 287, 0 445 110 289, 0 445 110 291, 0 445 110 293, 0 445 110 297, 0 445 110 298, 0 445 110 299, 0 445 110 300, 0 445 110 301, 0 445 110 302, 0 445 110 303, 0 445 110 304, 0 445 110 305, 0 445 110 308, 0 445 110 309, 0 445 110 310, 0 445 110 311, 0 445 110 312, 0 445 110 313, 0 445 110 316, 0 445 110 317, 0 445 110 318, 0 445 110 319, 0 445 110 320, 0 445 110 321, 0 445 110 322, 0 445 110 325, 0 445 110 326, 0 445 110 327, 0 445 110 328, 0 445 110 329, 0 445 110 330, 0 445 110 331, 0 445 110 332, 0 445 110 333, 0 445 110 335, 0 445 110 338, 0 445 110 339, 0 445 110 340, 0 445 110 343, 0 445 110 344, 0 445 110 345, 0 445 110 346, 0 445 110 347, 0 445 110 348, 0 445 110 352, 0 445 110 353, 0 445 110 354, 0 445 110 355, 0 445 110 356, 0 445 110 357, 0 445 110 361, 0 445 110 362, 0 445 110 363, 0 445 110 364, 0 445 110 365, 0 445 110 370, 0 445 110 372, 0 445 110 373, 0 445 110 374, 0 445 110 375, 0 445 110 376, 0 445 110 377, 0 445 110 378, 0 445 110 379, 0 445 110 380, 0 445 110 387, 0 445 110 388, 0 445 110 391, 0 445 110 395, 0 445 110 397, 0 445 110 400, 0 445 110 401, 0 445 110 404, 0 445 110 407, 0 445 110 408, 0 445 110 409, 0 445 110 410, 0 445 110 411, 0 445 110 412, 0 445 110 416, 0 445 110 417, 0 445 110 420, 0 445 110 421, 0 445 110 422, 0 445 110 423, 0 445 110 424, 0 445 110 425, 0 445 110 427, 0 445 110 435, 0 445 110 439, 0 445 110 442, 0 445 110 443, 0 445 110 445, 0 445 110 446, 0 445 110 447, 0 445 110 448, 0 445 110 449, 0 445 110 450, 0 445 110 451, 0 445 110 454, 0 445 110 455, 0 445 110 457, 0 445 110 462, 0 445 110 463, 0 445 110 464, 0 445 110 465, 0 445 110 466, 0 445 110 481, 0 445 110 482, 0 445 110 483, 0 445 110 484, 0 445 110 486, 0 445 110 489, 0 445 110 497, 0 445 110 498, 0 445 110 499, 0 445 110 502, 0 445 110 506, 0 445 110 507, 0 445 110 508, 0 445 110 509, 0 445 110 511, 0 445 110 512, 0 445 110 515, 0 445 110 516, 0 445 110 517, 0 445 110 519, 0 445 110 521, 0 445 110 531, 0 445 110 533, 0 445 110 537, 0 445 110 539, 0 445 110 540, 0 445 110 541, 0 445 110 543, 0 445 110 547, 0 445 110 549, 0 445 110 558, 0 445 110 559, 0 445 110 560, 0 445 110 561, 0 445 110 565, 0 445 110 566, 0 445 110 577, 0 445 110 594, 0 445 110 600, 0 445 110 601, 0 445 110 610, 0 445 110 623, 0 445 110 628, 0 445 110 629, 0 445 110 630, 0 445 110 631, 0 445 110 632, 0 445 110 669, 0 445 110 670, 0 445 110 679, 0 445 110 691, 0 445 110 710, 0 445 110 724, 0 445 110 725, 0 445 110 726, 0 445 110 727, 0 445 110 739, 0 445 110 810, 0445110183, 0445110209, 0445110212, 0445110213, 0445110216, 0445110219, 0445110237, 0445110238, 0445110243, 0445110244, 0445110248, 0445110252, 0445110253, 0445110254, 0445110255, 0445110256, 0445110257, 0445110258, 0445110260, 0445110261, 0445110265, 0445110269, 0445110270, 0445110273, 0445110274, 0445110275, 0445110276, 0445110277, 0445110278, 0445110280, 0445110281, 0445110287, 0445110289, 0445110291, 0445110293, 0445110297, 0445110298, 0445110299, 0445110300, 0445110301, 0445110302, 0445110303, 0445110304, 0445110305, 0445110308, 0445110309, 0445110310, 0445110311, 0445110312, 0445110313, 0445110316, 0445110317, 0445110318, 0445110319, 0445110320, 0445110321, 0445110322, 0445110325, 0445110326, 0445110327, 0445110328, 0445110329, 0445110330, 0445110331, 0445110332, 0445110333, 0445110335, 0445110338, 0445110339, 0445110340, 0445110343, 0445110344, 0445110345, 0445110346, 0445110347, 0445110348, 0445110352, 0445110353, 0445110354, 0445110355, 0445110356, 0445110357, 0445110361, 0445110362, 0445110363, 0445110364, 0445110365, 0445110370, 0445110372, 0445110373, 0445110374, 0445110375, 0445110376, 0445110377, 0445110378, 0445110379, 0445110380, 0445110387, 0445110388, 0445110391, 0445110395, 0445110397, 0445110400, 0445110401, 0445110404, 0445110407, 0445110408, 0445110409, 0445110410, 0445110411, 0445110412, 0445110416, 0445110417, 0445110420, 0445110421, 0445110422, 0445110423, 0445110424, 0445110425, 0445110427, 0445110435, 0445110439, 0445110442, 0445110443, 0445110445, 0445110446, 0445110447, 0445110448, 0445110449, 0445110450, 0445110451, 0445110454, 0445110455, 0445110457, 0445110462, 0445110463, 0445110464, 0445110465, 0445110466, 0445110481, 0445110482, 0445110483, 0445110484, 0445110486, 0445110489, 0445110497, 0445110498, 0445110499, 0445110502, 0445110506, 0445110507, 0445110508, 0445110509, 0445110511, 0445110512, 0445110515, 0445110516, 0445110517, 0445110519, 0445110521, 0445110531, 0445110533, 0445110537, 0445110539, 0445110540, 0445110541, 0445110543, 0445110547, 0445110549, 0445110558, 0445110559, 0445110560, 0445110561, 0445110565, 0445110566, 0445110577, 0445110594, 0445110600, 0445110601, 0445110610, 0445110623, 0445110628, 0445110629, 0445110630, 0445110631, 0445110632, 0445110669, 0445110670, 0445110679, 0445110691, 0445110710, 0445110724, 0445110725, 0445110726, 0445110727, 0445110739, 0445110810
Изготовитель:
Bosch
Заводская упаковка:
50 штук
Неделимая фасовка:
50 штук

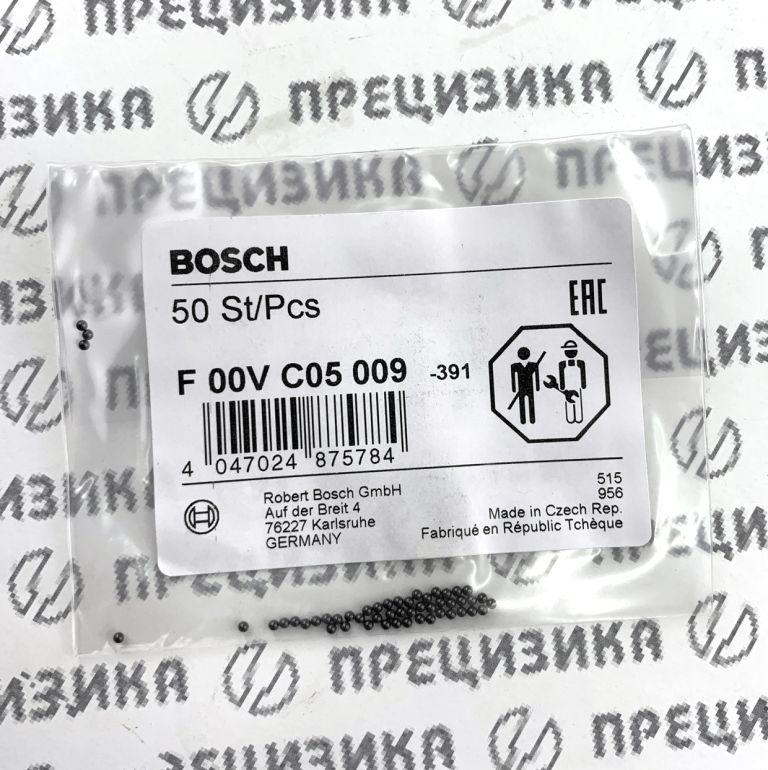

F00VC05009 Шарик клапана Bosch фото
F00VC05001 Шарик клапана BOSCH используется в узлах

Шарик клапана BOSCH

1. Наименование и артикул:

  • Артикул: F00VC05009 (аналог: F00VC05001).

  • Наименование: Шарик клапана мультипликатора для форсунок Common Rail BOSCH.

2. Общее описание:

Шарик клапана BOSCH F00VC05009 — прецизионный компонент диаметром 1,5 мм, предназначенный для регулировки клапана мультипликатора в топливных форсунках систем Common Rail. Изготовлен из высокопрочной износостойкой стали, обеспечивающей долговечность и точность работы при экстремальных нагрузках (до 1600 BAR).

3. Технические характеристики:

  • Диаметр: 1,5 мм.

  • Материал: Высоколегированная сталь.

  • Рабочее давление: До 1600 BAR (CRI2.1).

  • Упаковка: Комплект из 50 единиц.

  • Страна производства: Чехия.

  • Стандарты качества: ISO 9001, спецификации BOSCH.

4. Область применения:

  • Ремонт и замена узла клапана мультипликатора в форсунках Common Rail BOSCH.

  • Применяется в дизельных двигателях легковых и коммерческих автомобилей, промышленной техники.

5. Полный перечень совместимых форсунок BOSCH:

Шарик F00VC05009 совместим со следующими моделями инжекторов:

5.1. Серия CRI2-16:

0 445 110 183, 0 445 110 209, 0 445 110 212, 0 445 110 213, 0 445 110 216, 0 445 110 219,
0 445 110 238, 0 445 110 243, 0 445 110 244, 0 445 110 248, 0 445 110 253, 0 445 110 254,
0 445 110 255, 0 445 110 256, 0 445 110 257, 0 445 110 258, 0 445 110 260, 0 445 110 261,
0 445 110 265, 0 445 110 269, 0 445 110 270, 0 445 110 273, 0 445 110 274, 0 445 110 275,
0 445 110 276, 0 445 110 277, 0 445 110 278, 0 445 110 280, 0 445 110 281, 0 445 110 287,
0 445 110 289, 0 445 110 297, 0 445 110 298, 0 445 110 299, 0 445 110 300, 0 445 110 301,
0 445 110 302, 0 445 110 303, 0 445 110 308, 0 445 110 309, 0 445 110 310, 0 445 110 311,
0 445 110 316, 0 445 110 319, 0 445 110 320, 0 445 110 322, 0 445 110 325, 0 445 110 326,
0 445 110 327, 0 445 110 328, 0 445 110 329, 0 445 110 330, 0 445 110 331, 0 445 110 338,
0 445 110 339, 0 445 110 340, 0 445 110 352, 0 445 110 353, 0 445 110 354, 0 445 110 362,
0 445 110 363, 0 445 110 373, 0 445 110 374, 0 445 110 375, 0 445 110 376, 0 445 110 377,
0 445 110 378, 0 445 110 387, 0 445 110 388, 0 445 110 391, 0 445 110 400, 0 445 110 401,
0 445 110 410, 0 445 110 411, 0 445 110 423, 0 445 110 424, 0 445 110 425, 0 445 110 435,
0 445 110 439, 0 445 110 442, 0 445 110 443, 0 445 110 447, 0 445 110 450, 0 445 110 454,
0 445 110 457, 0 445 110 465, 0 445 110 466, 0 445 110 483, 0 445 110 484, 0 445 110 486,
0 445 110 489, 0 445 110 497, 0 445 110 498, 0 445 110 506, 0 445 110 509, 0 445 110 511,
0 445 110 515, 0 445 110 516, 0 445 110 517, 0 445 110 531, 0 445 110 537, 0 445 110 539,
0 445 110 541, 0 445 110 543, 0 445 110 547, 0 445 110 549, 0 445 110 565, 0 445 110 566,
0 445 110 594, 0 445 110 600, 0 445 110 601, 0 445 110 623, 0 445 110 632, 0 445 110 724,
0 445 110 725, 0 445 110 726, 0 445 110 727, 0 445 110 739.

5.2. Серия CRI2-14:

0 445 110 252, 0 445 110 291, 0 445 110 293, 0 445 110 304, 0 445 110 305, 0 445 110 312,
0 445 110 313, 0 445 110 317, 0 445 110 318, 0 445 110 321, 0 445 110 332, 0 445 110 333,
0 445 110 335, 0 445 110 343, 0 445 110 344, 0 445 110 345, 0 445 110 346, 0 445 110 347,
0 445 110 348, 0 445 110 355, 0 445 110 356, 0 445 110 357, 0 445 110 361, 0 445 110 364,
0 445 110 365, 0 445 110 372, 0 445 110 379, 0 445 110 380, 0 445 110 395, 0 445 110 397,
0 445 110 404, 0 445 110 407, 0 445 110 412, 0 445 110 416, 0 445 110 417, 0 445 110 420,
0 445 110 421, 0 445 110 422, 0 445 110 427, 0 445 110 445, 0 445 110 446, 0 445 110 448,
0 445 110 449, 0 445 110 462, 0 445 110 482, 0 445 110 502, 0 445 110 512, 0 445 110 521,
0 445 110 670.

5.3. Серия CRI2.1 (1600 BAR):

0 445 110 237.

5.4. Серия CRI1-13:

0 445 110 481, 0 445 110 669.

5.5. Серия CRI1-16:

0 445 110 628, 0 445 110 629, 0 445 110 630, 0 445 110 631, 0 445 110 691, 0 445 110 710.

5.6. Модификации OHW:

0 445 110 370 (CRI2-14 OHW), 0 445 110 408 (CRI2-16 OHW), 0 445 110 451 (CRI2-16 OHW),
0 445 110 455 (CRI2-16 OHW), 0 445 110 463 (CRI2-16 OHW), 0 445 110 464 (CRI2-16 OHW),
0 445 110 499 (CRI2-16 OHW), 0 445 110 507 (CRI2-16 OHW), 0 445 110 508 (CRI2-16 OHW),
0 445 110 519 (CRI2-16 OHW), 0 445 110 533 (CRI2-16 OHW), 0 445 110 540 (CRI2-16 OHW),
0 445 110 558 (CRI2-16 OHW), 0 445 110 559 (CRI2-16 OHW), 0 445 110 560 (CRI2-16 OHW),
0 445 110 561 (CRI2-16 OHW), 0 445 110 577 (CRI2-16 OHW), 0 445 110 610 (CRI2-16 OHW),
0 445 110 679 (CRI2-16 OHW), 0 445 110 810 (CRI2-16 OHW).

6. Применяемость в двигателях:

Компонент используется в дизельных двигателях с системой Common Rail следующих марок:

  • Volkswagen (TDI), Mercedes-Benz (OM 642, OM 651), BMW (M47, N47), Audi, Volvo, MAN, Scania, Cummins и др.

7. Производство и гарантии:

  • Изготовлено на заводе BOSCH в Чехии.

  • Гарантийный срок: 12 месяцев с момента установки.

Примечание: Для точного подбора компонента рекомендуется использовать VIN-код транспортного средства или сверяться с электронным каталогом BOSCH.

Распылители CR для BOSCH
Клапаны для Bosch Common Rail
Комплектующие CR Bosch
Форсунки Common Rail. Комплектующие и термины.
Сергей Аксентьев
Мастер участка
Принцип работы форсунки Common Rail:
Система Common Rail характеризуется косвенным управлением иглы форсунки. Сигнал от электронного блока управления (ЭБУ) активирует управляющий элемент, который, будучи электромагнитом или пьезокристаллом, не воздействует непосредственно на механизмы внутри форсунки.
Открытие иглы происходит под действием гидравлического давления топлива. При поступлении топлива в отверстие форсунки, оно движется по каналу высокого давления к нижней части, создавая давление как сверху, так и снизу иглы. Однако,  для открытия иглы гидравлическое давление должно превысить силу пружины, удерживающей ее в закрытом положении.
Подача электрического импульса на форсунку приводит к сбросу давления через центральное отверстие жиклёра, закрытое шариком. Снижение давления уменьшает силу воздействия на шток клапана, позволяя гидравлическому давлению на пояске иглы превысить давление в управляющей камере. В результате, игла открывается, и топливо распыляется через сопловые отверстия в цилиндры двигателя.
После завершения впрыска топлива, разница давлений уравновешивается, и игла под действием пружины возвращается в закрытое положение.

Клапан-мультипликатор Bosch Common Rail
Клапан мультипликатор комплектуется из грибка и штока и регулирует уровень подачи топлива, открывая сам клапан и регулируя давление в рампе. По команде электронного блока управления срабатывает электромагнитный клапан, открывая сливной дроссель. Топливо из камеры управления вытекает через дроссель в сливную магистраль. Когда давление падает, сила воздействия на шток клапана уменьшается, а сила гидравлического давления на пояске иглы превышает давление в управляющей камере форсунки, за счёт чего игла открывается, через сопловые отверстия топливо распыляется в цилиндры. Косвенное управление иглой форсунки, использующее систему мультипликатора, позволяет обеспечить очень быстрый подъём иглы, что невозможно сделать путём прямого воздействия электромагнитного клапана.
Электромагнит (соленоид) форсунки
Электромагнит (соленоид) форсунки отвечает за поднятие иглы. Он срабатывает по команде электронного блока управления двигателем в нужный момент, поднимая иглу и открывая сопло распылителя.
Когда напряжение с обмоток индукционной катушки исчезает, пружина толкает иглу вниз — форсунка запирается, и впрыск горючего прекращается.

Тефлоновая шайба и стальная шайба (ремкомплект)
Ремкомплект форсунок Bosch Common Rail состоит из двух уплотнительных шайб: одной тефлоновой и одной стальной. Кольца клапана форсунки Bosch Common Rail предназначены для обеспечения герметичности и предотвращения подтекания топлива. Износ уплотнительного кольца высокого давления может привести к затруднённому запуску двигателя и слишком большому отводу топлива.

Шаровая направляющая
Шаровая направляющая выполняет функцию упора шарика клапана между седлом шарика и самим шариком.

Шарик клапана форсунки bosch
Шарик клапана форсунок BOSCH предназначен для использования в системах Common Rail компании Bosch и представляет собой стальной шарик.
Его функциональное назначение заключается в следующем: при закрытом состоянии жиклера камеры гидроуправления пружина якоря прижимает шарик к седлу. При этом давление, подаваемое из аккумулятора в камеру гидроуправления и к распылителю форсунки, возрастает.
В результате взаимодействия высокого давления на торец управляющего плунжера с усилием пружины, форсунка удерживается в закрытом положении, противодействуя давлению в камере распылителя.

Штуцер подвода топлива к форсунке чем отличается от штуцера форсунки
Штуцер подвода топлива к форсунке предназначен для подачи горючего в форсунку. Он прижимается к лунке на внутренней стороне стенки корпуса форсунки с помощью упругой клипсы, что позволяет в случае заклинивания форсунки избежать чрезмерных давлений в трубопроводе.
Штуцер форсунки может выполнять и другую функцию — служить для обратного отвода излишков топлива, не попавших в камеру сгорания.
Таким образом, основное отличие заключается в том, что штуцер подвода топлива обеспечивает подачу горючего, а штуцер форсунки — обратный отвод излишков топлива.

Гайка распылителя форсунки
Гайка распылителя, используемая в форсунках Bosch, играет важную роль в обеспечении надежного крепления распылителя к корпусу форсунки.
Это необходимо для поддержания герметичности топливной системы и корректной работы всей топливоподающей аппаратуры.
Функциональное назначение гайки распылителя многогранно:
  • Фиксация: Гайка надежно удерживает распылитель в заданном положении, исключая его смещение или вибрационное ослабление, что может привести к нестабильной подаче топлива.
  • Герметичность: Обеспечивая плотное соединение элементов форсунки, гайка предотвращает утечки топлива и воздуха, что критически важно для поддержания необходимого давления в топливной системе.
  • Виброзащита: Во время работы двигателя форсунки подвергаются значительным вибрациям.  Качественная гайка смягчает воздействие этих вибраций, способствуя увеличению срока службы форсунки.


Регулировочные шайбы для форсунок
Регулировочные шайбы для форсунок Bosch Common Rail предназначены для регулировки параметров форсунки, в том числе давления открытия иглы инжекторного элемента.
Регулировочные шайбы из ремкомплекта для форсунок Bosch CR используются для регулировки давления открытия.
Процесс предполагает изменение натяжения пружины шайбы путём регулировки толщины прилегающей к ней пружины. Важно, чтобы регулировочная шайба имела соответствующую толщину: если она тоньше, давление будет слишком низким, а слишком толстая шайба увеличит давление открытия.
Такая процедура выполняется при регенерации форсунок, что позволяет восстановить правильную и бесперебойную работу системы Common Rail.
Также регулировочные шайбы помогают отрегулировать дозу топлива и обеспечить корректную работу узла. Например, в форсунках Denso нормирующей величиной является толщина шайбы, определяющей ход клапана.
