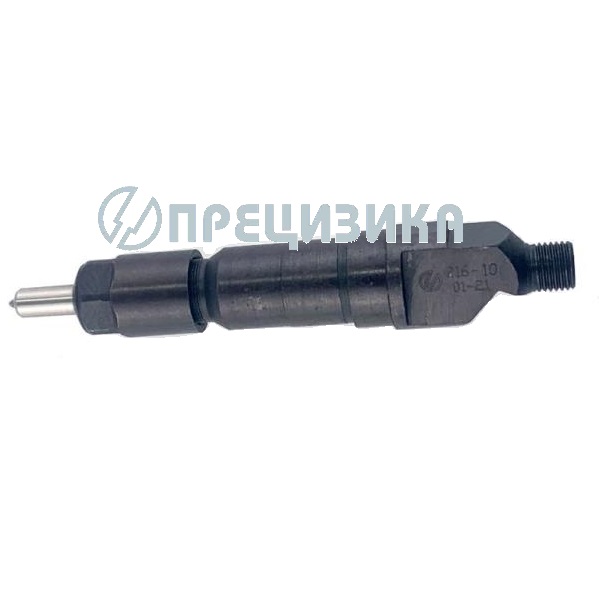

Форсунка дизельного двигателя 216-01

Качество распыливания необходимо проверять на опрессовочном стенде прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания при частоте 60-80 впрыскиваний в минуту. Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется как по всем струям, так и по поперечному сечению каждой струи. Начало и конец впрыскивания при этом должны быть четкими. После окончания впрыскивания допускается увлажнение носика распылителя без образования капли. Впрыскивание топлива у новой форсунки сопровождается характерным резким звуком. Отсутствие резкого звука у бывших в эксплуатации форсунок не означает снижения качества их работы.

Проверка уплотнений, соединений и наружных поверхностей полости низкого давления форсунок осуществляется опрессовкой воздухом давлением 0,45±0,05 МПа (4,5±0,5 кГс/см 2 ). Пропуск воздуха в течение 10 секунд не допускается. Герметичность соединений «распылитель-гайка распылителя» проверять опрессовкой воздухом давлением 0,5±0,1 МПа (5±1 кГс/см 2) в течение 10 секунд при подводе воздуха со стороны носика распылителя на специальном стенде.
Пропуск воздуха по резьбе гайки распылителя при погружении форсунки в дизельное топливо не допускается.

Давление впрыска топлива форсункой регулируют путем затяжки пружины регулировочным винтом. Одновременно регулированием давления впрыска проверяют и качество распиливания топлива. При этом на стенде с ручным приводом насосной секции рекомендуется частота впрысков около 40 в минуту. Форсунка должна давать туманообразное распыливание топлива с характерным резким, дробящим звуком. Ось конуса струи должна совпадать с осью распылителя. Угол конуса должен быть в пределах технических требований для данной марки форсунки. Распыленное топливо должно равномерно распределяться по поперечному сечению струи.

При засорении или закоксовке одного или нескольких распыливающих отверстий распылителя форсунку разобрать, детали форсунки прочистить и тщательно промыть в профильтрованном дизельном топливе. При негерметичности по запирающему конусу распылитель в сборе подлежит замене. Замена деталей в распылителе не допускается. Разборку форсунки выполнять в следующей последовательности:

• отвернуть колпак форсунки
• ослабить контргайку и вывернуть регулировочный винт на 3–4 оборота для разгрузки пружины
• отвернуть гайку распылителя
• снять распылитель, предохранив иглу от выпадания

Нагар с корпуса распылителя счищать металлической щеткой или шлифовальной шкуркой с зернистостью не грубее «М40». Распыливающие отверстия прочистить стальной проволокой диаметром 0,3 мм. Применять для чистки внутренних полостей корпуса распылителя и поверхностей иглы твердые материалы и шлифовальную шкурку не допускается.
Перед сборкой распылитель и иглу тщательно промыть в профильтрованном дизельном топливе. Игла должна легко перемещаться: выдвинутая из корпуса распылителя на одну треть длины направляющей при наклоне распылителя на угол 45° от вертикали игла должна плавно, без задержек полностью опуститься под действием собственного веса.
Сборку форсунки производить в последовательности обратной разборке. При затяжке гайки развернуть распылитель против направления навинчивания гайки до упора в фиксирующие штифты и, придерживая его в этом положении, навернуть гайку рукой, после чего гайку окончательно затянуть. Момент затяжки гайки распылителя 60–70 Н·м (6–7 кгс·м), штуцера форсунки — 80–100 Н·м (8–10 кгс·м). После сборки отрегулировать форсунку на давление начала впрыскивания и проверить качество распыливания топлива и четкость работы распылителя.
