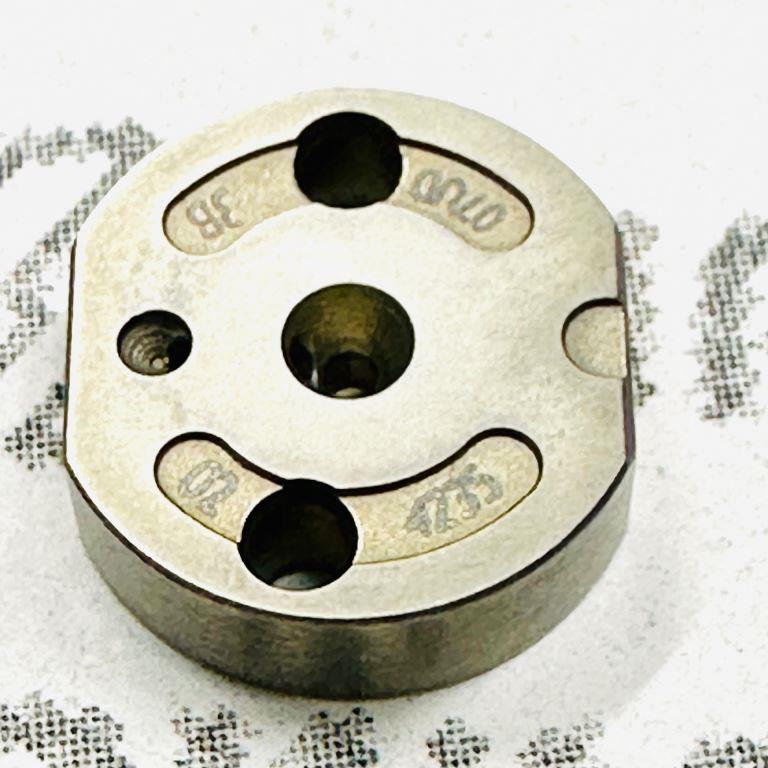

CR Denso #02 Клапан (мембрана) форсунки United Diesel
Клапан форсунки Common Rail Denso #02
Артикул: #02
Бренд: United Diesel
Тип изделия: управляющий клапан / мембрана / клапанная пластина форсунки Common Rail Denso соленоидного типа.
Назначение: восстановление работоспособности топливных форсунок Denso Common Rail при профессиональном ремонте. Клапан регулирует давление топлива в форсунке и обеспечивает точность впрыска. Изделие является послепродажным аналогом, не оригинальной продукцией Denso.
1. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Основной материал | Высокоскоростная сталь (High Speed Steel, HSS) |
| Функция | Регулирование давления топлива, управление впрыском |
| Тип системы | Common Rail Denso, соленоидные форсунки |
| Исполнение | Прецизионный управляющий клапан / мембрана / клапанная пластина |
| Условия работы | Высокое давление, циклические нагрузки, дизельное топливо |
| Установка | В корпус форсунки после разборки и очистки |
| Обязательная операция после замены | Калибровка на специализированном стенде |
| Контроль при монтаже | Геометрия, герметичность, отсутствие задиров и деформаций |
| Примечание | Для пьезоэлектрических форсунок Denso клапан #02 не применяется |
2. Аналоги, кросс-номера и альтернативные обозначения
| Тип обозначения | Номера и маркировки |
|---|---|
| Основные обозначения Denso | 295040-6230, 02#, 02, G4-02, 02N |
| Обозначения производителей аналогов | GPDENSOS02, 02#UD, CR Denso #02, BK0053-02, 52391-01242-B, DCRI105550 |
| OEM-номера и номера применяемости | 23670-E0341, 23670-E0340, 23670-E0351, 33800-45700, 33800-45701, 9709500-555 |
| Номера форсунок, в которых используется клапан #02 | 095000-5212, 095000-5215, 095000-5226, 095000-5512, 095000-5513, 095000-5391, 095000-5550, 095000-555#, 095000-5950, 095000-7649, 095000-7281, 095000-6912, 095000-6049, 095000-6231, 095000-8310, 095000-831#, 095000-521#, 095000-522# |
Важное примечание: номера 095000-5212, 095000-5215, 095000-5226, 095000-5512, 095000-5513 и другие номера серии 095000 являются каталожными номерами форсунок, а не кросс-номерами самого клапана. Подбор клапана #02 необходимо выполнять по маркировке форсунки и типу её управляющей системы.
3. Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| Denso 095000-5212, 095000-5215, 095000-5226, 095000-5512, 095000-5513, 095000-5391, 095000-7649, 095000-7281, 095000-6912, 095000-6049, 095000-6231 | Hino: P11C (10.5 л), E13C (12.9 л), P13C, K13C, J05C, J05D, J08 | Hino 500 Series (FM2PKPA, FM2PNPM, SS2P); Hino 700 Series / Profia (SH, SS, FR, FS); Hino Ranger Pro (FA4J, FB4J); Hino Dutro; Hino Blue Ribbon; Hino Liesse; Hino Poncho (HX); Hino 238, 268, 338; Nissan 700 Series; Kobelco SK270; New Holland E213B |
| Denso 095000-5391, 095000-7649, 095000-7281, 095000-6912, 095000-6049, 095000-6231, 9709500-555 — уточнять по маркировке форсунки | Isuzu: 4HK1, 6HK1, 6WG1 (15.7 л), 6WF1-TC | Isuzu N-Series (NPR, NQR); Isuzu F-Series (FRR, FSR, FTR, Forward); Isuzu Giga (CXZ 455, EXY 510, EXY 240–460); Isuzu Erga; Isuzu C-Series; Isuzu E-Series; Hitachi ZX400-7, ZX450, ZX470H-3, ZX500LC-3, ZX520LCH-3, ZX600, ZX650, ZX800, ZX850 |
| Denso 095000-5550, 095000-555#, 095000-5950, 095000-8310, 095000-831#, 33800-45700, 33800-45701 | Hyundai / Kia: D4DD, D4DC, D4HB, D4HE, D4GA | Hyundai Mighty (EX6, EX8); Hyundai County (Turismo, 120, 140); Hyundai HD45, HD55S, HD65, HD72, HD78, HD120, HD160 Max; Hyundai Santa Fe (CM, DM, TM); Hyundai Grand Santa Fe; Hyundai Palisade; Hyundai Staria; Kia Sorento; Kia Carnival; вилочные погрузчики соответствующей комплектации |
| Denso Common Rail с клапаном #02 — уточнять по номеру форсунки | SDEC: SC9DK, SC9DKE, D6114 | Грузовые автомобили, автобусы, автокраны, катки, бульдозеры, погрузчики с указанными двигателями |
| Denso соленоидного типа с клапаном #02 — уточнять по номеру форсунки | Mitsubishi: 4D56 (Euro 4), 4M40, 4M41 | Mitsubishi L200 / Triton; Mitsubishi Pajero / Montero Sport (V68W, V78W, V88W, V98W); Mitsubishi Delica; Mitsubishi L300; Mitsubishi Nativa |
| Denso соленоидного типа с клапаном #02 — уточнять по номеру форсунки | Renault: K9K, M9R; Nissan: YD25, ZD30 | Легковые и коммерческие автомобили соответствующих марок и моделей |
| Только при подтверждении по номеру форсунки. Для пьезоэлектрических форсунок клапан #02 не применяется | Toyota: 2AD-FTV (2.2 D-4D), 1KD-FTV, 2KD-FTV | Toyota Avensis (T25, T27); Toyota RAV4 (III); Toyota Auris / Corolla; Toyota Corolla Verso; Toyota Land Cruiser (3.0 D-4D); Toyota Land Cruiser Prado; Toyota Hilux; Toyota Dyna; Toyota ToyoAce; Toyota Hiace; Lexus IS 2.2 D |
| Для John Deere 7430 совместимость требует отдельной проверки. В ряде случаев применяются форсунки 095000-6490 с клапаном #04, а не #02 | John Deere PowerTech 4.5L, 6.8L — проверять по каталожному номеру форсунки | John Deere 7030 Series, включая 7430 |
Ограничение: клапан #02 не предназначен для пьезоэлектрических форсунок Denso. Для таких систем используются другие типы клапанов и ремонтных комплектов. Принадлежность форсунки к соленоидному или пьезоэлектрическому типу определяется по маркировке и конструкции.
4. Правила подбора и замены
- Подбор выполнять по номеру форсунки, а не только по модели двигателя или автомобиля. Один и тот же двигатель может комплектоваться разными форсунками в зависимости от года выпуска, экологического класса и модификации.
- Перед заказом проверить маркировку форсунки: серию 095000, 33800, 23670, 9709500 и другие идентификационные номера.
- Убедиться, что форсунка относится к соленоидному типу Denso Common Rail. Для пьезоэлектрических форсунок клапан #02 не применять.
- Сопоставить кросс-номера: 295040-6230, 02#, 02, G4-02, 02N, GPDENSOS02, 02#UD, CR Denso #02, BK0053-02, 52391-01242-B, DCRI105550.
- Учитывать, что номера 095000-5212, 095000-5215, 095000-5226, 095000-5512, 095000-5513 и аналогичные являются номерами форсунок, а не кросс-номерами клапана.
- При замене выполнять разборку форсунки, очистку и дефектовку сопряжённых деталей: иглы, распылителя, плунжера, пружин, седла, электромагнитного узла.
- Устанавливать новый клапан #02 без механических воздействий, вызывающих деформацию. Проверять плоскостность, отсутствие заусенцев, загрязнений и следов коррозии.
- Заменять уплотнительные и крепёжные элементы, предусмотренные ремонтным комплектом. Повторное использование одноразовых уплотнений не допускается.
- Соблюдать моменты затяжки и последовательность сборки, установленные для конкретной модели форсунки Denso.
- После сборки проводить калибровку на специализированном стенде: проверка герметичности, обратного слива, производительности, равномерности впрыска и соответствия заводским параметрам.
- При необходимости выполнять адаптацию или кодирование форсунок в соответствии с требованиями производителя транспортного средства.
- После установки на двигатель проверять работу на холостом ходу, под нагрузкой, отсутствие ошибок, утечек и повышенного обратного слива.
- Не смешивать клапаны разных типов, например #02 и #04, в одном комплекте форсунок, если это не предусмотрено конструкцией.
- При ремонте нескольких форсунок рекомендуется обеспечивать одинаковый тип и состояние ремонтных компонентов для всех цилиндров.
5. О производителе и качестве продукции
United Diesel — производитель и поставщик послепродажных компонентов для дизельных топливных систем. Продукция выпускается в Китае. Клапан форсунки Common Rail Denso #02 под артикулом #02 является аналогом оригинального компонента Denso 295040-6230 и предназначен для ремонта соленоидных форсунок Denso Common Rail.
Заявленный материал — высокоскоростная сталь, обеспечивающая износостойкость и сохранение геометрии в условиях высокого давления. Изделие поставляется как ремонтный компонент, поэтому его фактические характеристики должны подтверждаться входным контролем: проверкой маркировки, размеров, плоскостности, отсутствия дефектов и соответствия применяемой форсунке.
Для ответственных ремонтов и коммерческой техники рекомендуется использовать клапан #02 после проверки по каталожному номеру форсунки и с обязательной калибровкой на стенде. Качество сборки и последующая работа форсунки зависят не только от клапана, но и от состояния сопряжённых деталей, чистоты монтажа и правильности калибровки.
