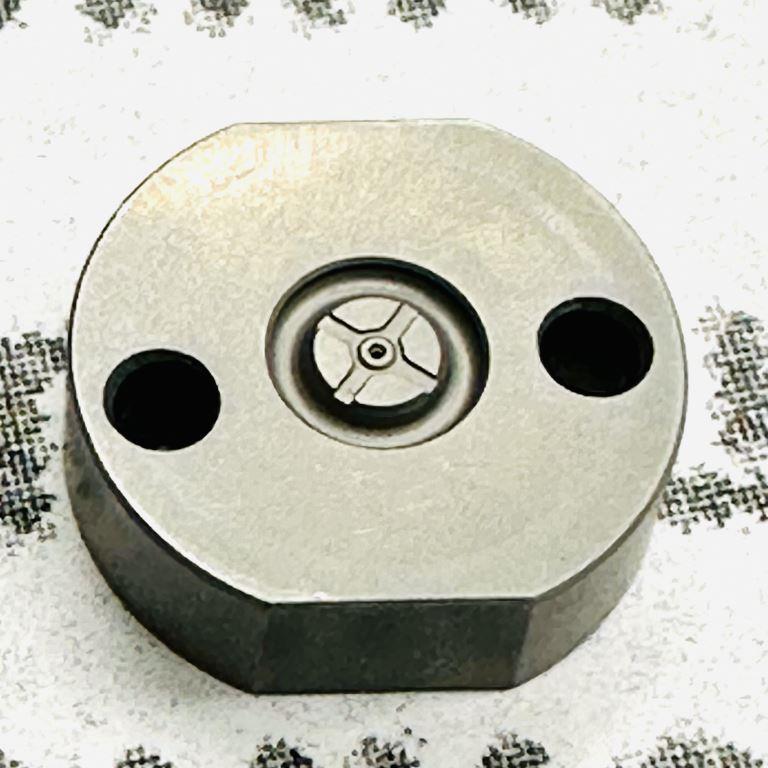

CR Denso #07 Клапан (мембрана) форсунки United Diesel
Клапан форсунки CR Denso #07 (United Diesel)
1. Общие сведения и назначение
Клапан форсунки CR Denso #07 (также обозначаемый как мембрана, управляющая пластина или orifice plate) — прецизионный компонент, предназначенный для восстановления работоспособности топливных форсунок Common Rail производства Denso. Деталь обеспечивает герметичность и точное дозирование топлива при высоком давлении в системе впрыска. Артикул поставщика — #07UD, бренд и производитель — United Diesel (Китай).
| Параметр | Значение |
|---|---|
| Основные обозначения | #07, 07#, No.7, 7# |
| OEM-номер Denso | 295040-6120 |
| Альтернативное написание OEM | 2950406120 (без дефиса) |
| Артикул United Diesel | #07UD |
2. Материал и технические характеристики
Клапан изготовлен из прецизионной высокоскоростной стали (HSS) с антикоррозионным покрытием. Применение HSS обусловлено необходимостью сохранения геометрии рабочих кромок при циклических нагрузках и высоких давлениях.
| Параметр | Значение |
|---|---|
| Материал | Высокоскоростная сталь (HSS) с антикоррозионным покрытием |
| Рабочее давление | До 2500 бар |
| Температурный диапазон | от −40 °C до +140 °C |
| Сертификация | CE, ISO 9001 |
3. Аналоги, кросс-номера и альтернативные обозначения
Клапан #07 поставляется под несколькими каталожными обозначениями в зависимости от производителя.
| Производитель / источник | Артикул |
|---|---|
| United Diesel (Китай) | #07UD |
| MIHOT (Китай) | #07Mihot |
| Point Power (Китай) | 295040-6120 (OEM-номер как модельный) |
| CHJ | 07# |
| Taian Nantai (Китай) | 07# |
Связанные OEM-номера Denso серии 295040: 295040-6120, 295040-6220, 295040-6230, 295040-6290, 295040-6770, 295040-6860, 295040-7470, 295040-7480, 295040-7490, 295040-8560, 295040-9440.
4. Применимость
Клапан #07 применяется в форсунках Denso Common Rail серий 095000 и 23670, а также в альтернативных маркировках DCRI.
| Форсунки | Двигатели | Техника |
|---|---|---|
| 095000-015#, 041#, 042#, 043#, 0510, 052#–053#, 057#, 0570, 0630, 064#, 074#–077#, 0850–0940, 1440, 5070, 512#, 5125, 521#–522#, 544#–545#, 547#, 551#, 5511, 552#, 5550, 561#, 565#–5660, 574#, 576#–578#, 5800–5810, 583#, 587#–589#, 592#–593#, 5950, 602#, 6040, 6070, 611#–612#, 6140, 619#, 622#, 625#, 6280–6290, 635#–637#, 6510–6521, 652#, 655X, 658#–659#, 661#, 664#–6652, 668#–672#, 676#, 6790–6793, 687#, 689#–6910, 696#–698#, 701#–7030, 717#, 721#, 724#–725#, 7270–7280, 730#–733#, 7390–7410, 745#, 747#, 754#–755#, 758#, 761#–762#, 7640, 764X, 767#–769#, 7720–7731, 7750–776X, 778#, 785#–786#, 801#, 8100, 811#, 822#, 829#, 8300–8310, 8480, 8560, 862#, 8633, 8740, 874X, 8900–8902, 956#, 9720 | Toyota 2KD-FTV (2.5 л D-4D), Toyota 1KD-FTV (3.0 л D-4D), Hino N04C (4.0 л), Toyota 1AD-FTV (2.0 л D-4D), Toyota 2AD-FTV (2.2 л D-4D), Isuzu 4HK1 / 6HK1 | Toyota Hilux (AN10/AN20/AN30, Vigo, Tiger, KUN16, KUN26), Hiace (KDH200/220/201/221/223), Fortuner (AN50/AN60, KUN50/60/51/61), Innova (KUN40), Land Cruiser Prado (KDJ95/120/150), Land Cruiser 3.0 D-4D, Dyna (KDY22–KDY26, XZU600L/640L/650L/710L), Toyoace, Avensis (T270, ADT270, ADT250), Auris, Corolla Verso, Verso (AUR20), RAV4 (XA40, ALA40/41/30/49), Corolla, Hino 300 Series (616, 716, 816, 617, 717, 917, 414i, 514, 916), Hino Dutro, Hino Liesse II, Isuzu NPR, NPR-HD, D-Max, Daihatsu Delta KV138, Lexus IS II 200d |
| 23670-070, 09030–09031, 09060–09061, 09070, 09130–09140, 09180, 09200–09220, 09240–09260, 09280–09290, 09330, 09360, 0G010–0G040, 0L010–0L020, 0L050, 0L070, 0L090, 0L100, 0R010–0R030, 0R060–0R070, 0R110–0R120, 0R140, 0R160–0R170, 0R190, 27010, 27030, 29015, 29035–29036, 30030, 30035–30036, 30050, 30080, 30140, 30143, 30150, 30180–30190, 30210, 30240, 30280, 30300–30320, 30400, 30420, 39025–39026, 39135–39136, 39155–39156, 39185–39186, 39215–39216, 39235, 39275–39276, 39316, 79026–79027, E0040, E0091 | — | — |
| DCRI100570, DCRI105800, DCRI107640, DCRI107760, DCRI200110, DCRI301030 | — | — |
5. Применимость по двигателям и технике
5.1. Двигатель Toyota 2KD-FTV (2.5 л D-4D)
Применяется в:
- Toyota Hilux — пикап (поколения AN10/AN20/AN30, Vigo, Tiger)
- Toyota Hiace — микроавтобус/фургон (KDH200, KDH220)
- Toyota Fortuner — внедорожник (AN50/AN60, KUN50/KUN60)
- Toyota Innova — минивэн (Kijang Innova I, KUN40)
- Toyota Dyna / Toyoace — грузовые шасси
- Hino Dutro — малотоннажный грузовик
Модификации: 2.5 л, мощность от 65 кВт (88 л.с.) до 106 кВт (144 л.с.).
5.2. Двигатель Toyota 1KD-FTV (3.0 л D-4D)
Применяется в:
- Toyota Land Cruiser Prado — внедорожник (KDJ95, KDJ120, KDJ150)
- Toyota Land Cruiser 3.0 D-4D
- Toyota Hilux — пикап (KUN16, KUN26, Vigo)
- Toyota Fortuner — внедорожник (KUN51, KUN61)
- Toyota Hiace — микроавтобус (KDH201/221/223)
- Toyota Dyna / Toyoace — грузовые (KDY22, KDY23, KDY25, KDY26)
- Daihatsu Delta KV138
Модификации: 3.0 л, мощность от 120 кВт (163 л.с.) до 145 кВт (194 л.с.).
5.3. Двигатель Hino N04C (4.0 л)
Применяется в:
- Hino 300 Series — малотоннажные грузовики (модели 616, 716, 816, 617, 717, 917, 414i, 514, 916)
- Hino Dutro — малотоннажный грузовик
- Hino Liesse II — лёгкий автобус
- Toyota Dyna / Toyoace — грузовые шасси (XZU600L, XZU640L, XZU650L, XZU710L)
Модификации: N04C-TN, N04C-TU, N04C-TV, N04C-TW, N04C-US, N04C-UT, N04C-WM, N04C-WW, N04C-YE, N04C-YF, N04C-UL, N04C-UM, N04C-UN.
5.4. Двигатель Toyota 1AD-FTV (2.0 л D-4D)
Применяется в:
- Toyota Avensis (T270, ADT270, ADT250)
- Toyota Auris — 2.0 D-4D
- Toyota Corolla Verso (ZER, ZZET2, R1)
- Toyota Verso (AUR20, AUR20_)
- Toyota RAV4 (XA40, ALA40, ALA41)
- Toyota Corolla — 1AD-FTV
Модификации: 2.0 л, мощность 93 кВт (125 л.с.).
5.5. Двигатель Toyota 2AD-FTV (2.2 л D-4D)
Применяется в:
- Toyota Avensis — 2.2 D-4D
- Toyota Auris — 2.2 D-4D
- Toyota Verso — 2.2 D-4D (AR20)
- Toyota RAV4 (A40/XA40, ALA49/ALA49L, ALA30)
- Lexus IS — IS II (E2) 200d (ALE20_, ALE20R), IS 200d (2010-2012, 2231 см³, 110 кВт / 150 л.с.)
Модификации: 2.2 л, мощность 110 кВт (150 л.с.).
5.6. Двигатель Isuzu 4HK1 / 6HK1
Применяется в:
- Isuzu NPR / NPR-HD — грузовые автомобили
- Isuzu D-Max — пикап (3.0, 2007-2012, двигатель 4JJ1-TC)
6. Правила подбора и замены
Подбор клапана #07 требует сверки нескольких параметров, поскольку внешне идентичные детали могут отличаться геометрией дросселирующих каналов.
Правила подбора
- Сверьте каталожный номер форсунки с таблицей применимости. Номер нанесён на корпусе форсунки и, как правило, имеет формат 095000-XXXX или 23670-XXXXX.
- Уточните OEM-номер клапана. Для деталей #07 он соответствует 295040-6120. При отсутствии маркировки на старой детали сверьте геометрию с образцом.
- Учитывайте тип двигателя. Клапаны серии #07 применяются на двигателях Toyota 1KD-FTV, 2KD-FTV, 1AD-FTV, 2AD-FTV, Hino N04C и Isuzu 4HK1/6HK1. Для двигателей других серий требуется иной номер клапана.
Правила замены
- Замена клапана выполняется только на снятой форсунке с применением специализированного оборудования. Требуется разборка форсунки, извлечение старого клапана и установка нового с соблюдением момента затяжки корпуса клапана — не более 75 Н·м.
- Перед установкой необходимо убедиться в отсутствии загрязнений в полости форсунки. Попадание посторонних частиц в камеру сгорания может привести к повреждению двигателя.
- После сборки форсунки требуется проверка на стенде: герметичность, производительность впрыска и соответствие параметров эталонным значениям.
- При замене форсунки в сборе необходимо прописать компенсационный код в ЭБУ двигателя.
7. О производителе и качестве продукции
United Diesel — торговая марка, специализирующаяся на поставке компонентов для топливных систем Common Rail. Продукция бренда включает восстановленные насосы, инжекторы и ремонтные комплекты для легковых, коммерческих и грузовых автомобилей. Производственные площадки расположены в Китае.
Клапан #07 от United Diesel изготовлен из высокоскоростной стали и проходит контроль геометрии. По заявлению производителя, деталь полностью совместима с оригинальными компонентами Denso и соответствует параметрам оригинальной детали. Продукция поставляется с сертификатами CE и ISO 9001. Гарантийные обязательства и послепродажная поддержка предоставляются через дистрибьюторскую сеть.
8. Заключение
Клапан форсунки CR Denso #07 (OEM 295040-6120) — высокоточный компонент из высокоскоростной стали, рассчитанный на рабочее давление до 2500 бар. Он широко применяется в форсунках серий 095000 и 23670 для дизельных двигателей Toyota (1KD-FTV, 2KD-FTV, 1AD-FTV, 2AD-FTV), Hino (N04C) и Isuzu (4HK1, 6HK1). На рынке представлены аналоги от производителей United Diesel, MIHOT, Point Power, CHJ и Taian Nantai. При подборе клапана рекомендуется сверять каталожные номера форсунок и двигателя для гарантии совместимости.
