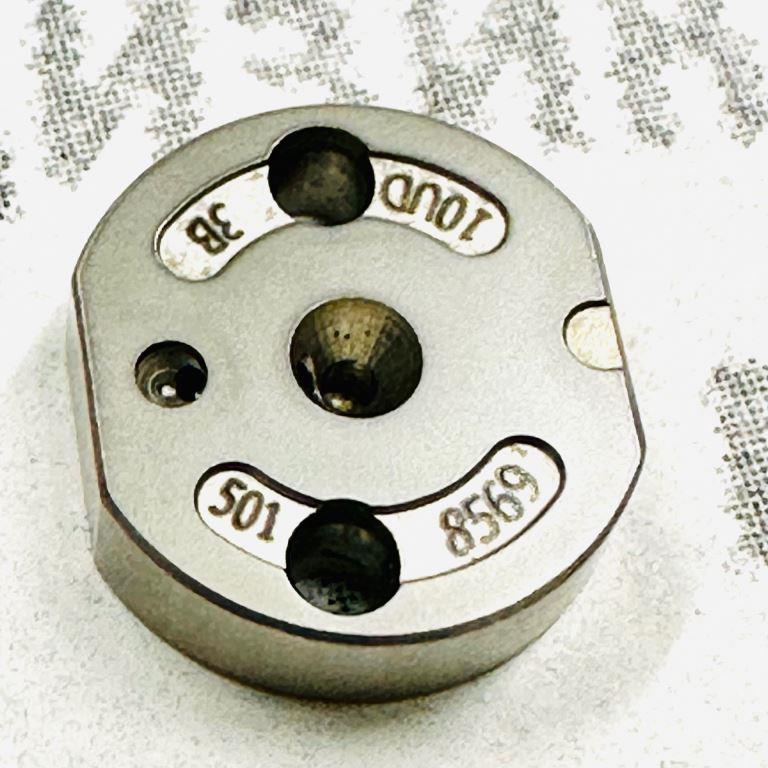

Клапан форсунки CR Denso #501 United Diesel
Клапан форсунки CR Denso #501
Артикул: #501
Бренд: United Diesel
Назначение: восстановление герметичности и точности дозирования топлива при ремонте дизельных форсунок Denso.
1. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Быстрорежущая сталь / High Speed Steel (HSS) |
| Функциональное назначение | Управляющий клапан / клапанная пластина форсунки Common Rail |
| Восстанавливаемые параметры | Герметичность управляющей камеры, точность дозирования топлива |
| Совместимые серии форсунок | Denso 095000, 295050, DCRI |
| Устойчивость к износу | Износостойкое исполнение, коррозионная стойкость |
| Условия монтажа | Требуется специализированное оборудование, чистовая среда и квалификация исполнителя |
| Контроль после установки | Проверка на стенде: производительность, обратный слив, герметичность, корректность кодирования форсунки |
Клапан поставляется как ремонтный элемент. Геометрические и гидравлические параметры определяются конструкцией конкретной форсунки-донора. Замена только клапана не гарантирует восстановление форсунки, если имеется износ седла, распылителя, мультипликатора или пружин.
2. Кросс-номера и альтернативные обозначения
| Категория | Номера и обозначения |
|---|---|
| Основные номера Denso | 095000-0231, 095000-0232, 095000-0760, 095000-0761, 295040-5010, 295050-0760, 295050-1710 |
| OEM Toyota | 23670-30190, 23670-30200, 23670-39196, 23670-30400, 23670-0L070 |
| OEM Isuzu | 8-98238318-0, 8-98076995-2 |
| OEM Hino | 23670-E0380, 23670-E9260 |
| Внутренние номера Denso | DCRI300100, DCRI301710, DCRI300460, DCRI107760 |
| Обозначения клапана | #501, 501#, 501, UD501, DAN501, 501# Valve Plate |
| Дополнительные маркировки | 295050-0100, 01S01513J |
Примечание: обозначение DAN501 относится к клапану форсунки. Его не следует путать с генератором Denso DAN501.
3. Применимость
Основная применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| 095000-0231, 095000-0232, 23670-30190, 23670-30200 | Toyota 1KD-FTV; Toyota 2KD-FTV; Hino J08E; Isuzu 6SD1 | Toyota Hilux, Hiace, Dyna, Land Cruiser Prado, Fortuner; Hino Dutro; грузовики Hino; экскаваторы Kobelco; грузовики Isuzu Giga |
| 23670-30400 | Toyota 1KD-FTV; Toyota 2KD-FTV | Toyota Hilux; Land Cruiser Prado (KDJ12, KDJ15) |
| 23670-39196, 295050-0100 | Toyota 1KD-FTV | Toyota Hiace; Toyota Dyna (KDH20#, KDH211, KDH22) с 07/2010 |
| 295050-0020 | Toyota 1KD-FTV; Toyota 2KD-FTV | Toyota Hilux; Toyota Hiace |
| 295050-1710, 8-98238318-0, 8-98076995-2 | Isuzu 4JJ1; 4JJ1-TC; 4JJ1-TCX; Isuzu 4HK1 | Isuzu D-MAX, MU-X, NLR85, ELF; Holden Rodeo RA (2007+); Isuzu NQR, NPR, FRR, FTR |
| DCRI300100 | Toyota 1KD-FTV | Toyota Dyna |
| DCRI107760 | Toyota 2KD-FTV | Toyota Hilux (2005–2015) |
Дополнительная применимость по данным источников
| Форсунки | Двигатели | Техника |
|---|---|---|
| #501 (без привязки к конкретной форсунке в источнике) | BMW N47, B47; Volvo 2.0D, 2.4D; Ford / PSA 2.0 TDCi/HDi, 2.2 TDCi/HDi; Mazda 2.2 MZR-CD; Renault-Nissan 2.0 dCi, 2.2 dCi | BMW 1/2/3/4/5 Series, X1, X3, X4, X5; MINI Cooper SD, Clubman, Countryman, Paceman; Volvo C30, C70, S40, V50, S80, V70, XC60, XC70; Ford Focus, Mondeo, C-Max, Transit, Ranger; Peugeot 306, 406, 607; Citroën Xsara, Xantia, C5; Mazda 3, 6, CX-7; Nissan Qashqai, X-Trail, Interstar, Almera Tino; Renault Laguna, Mégane, Espace, Vel Satis, Koleos, Master |
| #501 (расширенный список) | Toyota 1CD-FTV, 2AD-FTV, 2AD-FHV; Lexus 2.2 D-CAT; Hino K13C | Toyota Avensis, Corolla, RAV4, Auris, Verso, Corolla Verso; Lexus IS 220d; Hino 500 Series, 338, Super Dolphin Profia; Isuzu FVZ, FVR |
| #501 (промышленное применение) | John Deere; Caterpillar C4.4 | John Deere 8R, 8RT, 8RX, 9RX, 6J, 6E, 7R; техника Caterpillar C4.4 |
4. Правила подбора и замены
- Идентификация форсунки. Подбор выполняется не только по обозначению #501, но и по маркировке форсунки, OEM-номеру и внутреннему номеру Denso. Следует учитывать модификацию двигателя и рыночную версию техники.
- Проверка совместимости. Необходимо сопоставить номер форсунки с таблицей применимости. При наличии нескольких OEM-номеров требуется уточнение по каталогу производителя техники.
- Оценка состояния форсунки. Перед заменой клапана проводится диагностика: проверка распылителя, мультипликатора, пружин, регулировочных шайб, седла клапана и корпуса. При критическом износе этих элементов замена только клапана неэффективна.
- Чистота при монтаже. Работы выполняются в чистом помещении с использованием специализированного инструмента. Загрязнение топливных каналов недопустимо.
- Соблюдение технологии. Моменты затяжки, порядок разборки и сборки, регулировочные параметры должны соответствовать технической документации Denso для конкретной форсунки.
- Стендовая проверка. После сборки обязательна проверка на дизельном стенде: производительность, обратный слив, герметичность, стабильность впрыска. При необходимости выполняется кодирование форсунки.
- Ограничения. Не рекомендуется устанавливать клапан при повреждениях корпуса, коррозии, деформации седла или нарушении геометрии посадочных поверхностей.
- Сложные случаи. При отсутствии опыта, оборудования или сомнениях в идентификации следует заменить форсунку в сборе либо обратиться в авторизованный дизельный центр.
5. О производителе и качестве продукции
United Diesel — бренд, под которым поставляются ремонтные компоненты топливных систем, произведённые в Китае. Клапан #501 относится к aftermarket-сегменту и не является оригинальной деталью Denso. Заявленная совместимость основана на типоразмерах и каталожных соответствиях оригинальных форсунок.
Качество изделия определяется соблюдением размеров, применением быстрорежущей стали, контролем партии и стабильностью поставок. Для ответственных применений рекомендуется запрашивать у поставщика протоколы контроля, подтверждение геометрии и результаты стендовых испытаний. Установка должна выполняться квалифицированным персоналом, поскольку от качества сборки и проверки форсунки зависят ресурс двигателя и параметры топливной аппаратуры.
