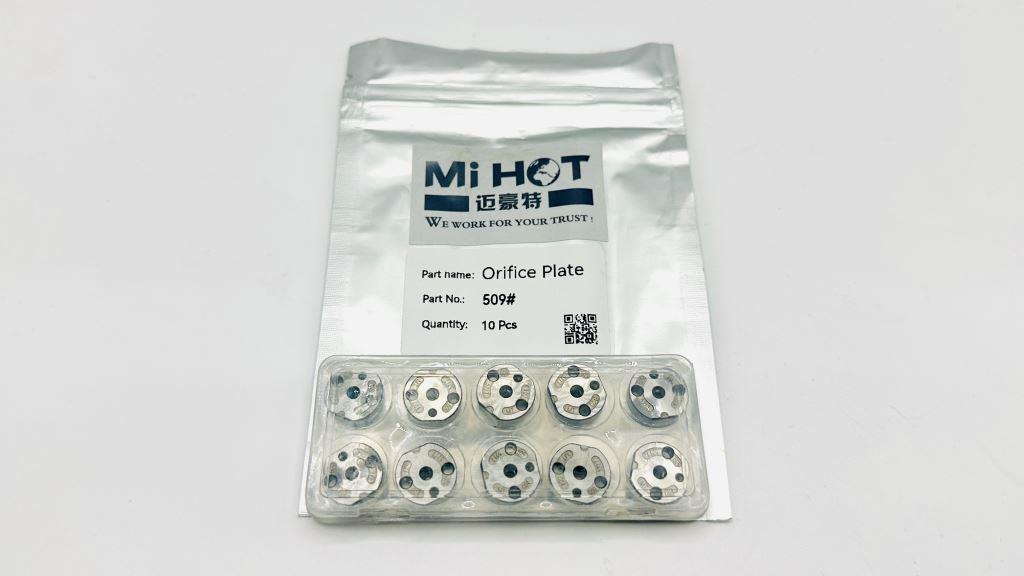

Клапан форсунки CR Denso #509 MIHOT
Клапан форсунки CR Denso #509
1. Идентификационные данные
| Параметр | Значение |
|---|---|
| Артикул | #509 |
| Бренд | Mihot |
| Производитель | Nanjing Mihot Auto Parts Co., Ltd. (Китай) |
| Тип изделия | Управляющий клапан (мембрана) дизельной форсунки Common Rail Denso |
| Поколение | G3 (третье поколение управляющих клапанов Denso) |
| Распространённые обозначения | 509# G3, CR Denso #509 |
2. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Высокопрочная быстрорежущая сталь High Speed Steel; в отдельных исполнениях применяются износостойкие сплавы |
| Технология обработки | Прецизионная обработка |
| Назначение | Точное дозирование подачи топлива и равномерное распыление |
| Рабочее давление | До 2000 бар |
| Условия эксплуатации | Температурные перепады, характерные для систем Common Rail |
| Эксплуатационные свойства | Снижение расхода топлива за счёт эффективного распыления и отсутствия протечек; уменьшение вредных выбросов за счёт более полного сгорания топливной смеси; устойчивость к коррозии и износу |
3. Кросс-номера и альтернативные обозначения
3.1. Альтернативные обозначения клапана
| Тип обозначения | Значения |
|---|---|
| Основные | #509, 509#, 509# G3, CR Denso #509 |
| Поисковые / международные | Control Valve Denso 509, Denso 509 Control Valve, Injector Control Valve 509 |
3.2. OEM-номера других производителей
| Производитель | OEM-номера |
|---|---|
| Isuzu | 8-98238318-0, 8-98207435-0, 8-98238463-0/1, 8-98076995-2, 8-98076955-1, 8-98331847-1, 8-98139816-3, 8-98259290-0, 01S01513J, 8-98243863-0 |
| Toyota | 23670-E0031, 23670-E0400, 23670-UM010, 23670-UL010, 23670-0L110, 23670-30420, 23670-09380, 23670-39425 |
| Mitsubishi | 1465A439, 1465A367, 1465A351, 33800-52700 |
| Hino | 16600-5X00A, 16600-5X30A, 16600-3XN0A, 16600-1AT0A, 16600-LC100, 16600-LC10A, 16600-LC10B |
| Hyundai | 33800-52700 |
| Kubota | 1J770-53050, 1J705-53052, 1J500-53051 |
| Nissan | 16600-3XN0A, 16600-5X00A, 16600-LC100, 16600-LC10A, 16600-LC10B, 16600-1AT0A |
| Другие | 5296723, 5365904, 5284106, 5274954, 972950-5117, 9729505-117, 111200-E1EC0, 12644527, 03R07894, BR336004 |
4. Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| 295050-0480, 295050-1710–1715, 295050-1151, 295050-1290, 295050-1520, 295050-8630, 295050-1851, 295050-2261, 295050-4350, 095000-0760, 095000-0761, 295050-1550, 295050-1560, 295050-1590, 295050-2870, 295050-2900, 295050-0933 | Isuzu 4JJ1, 4JJ1-TC, 4JJ1-TCX, 4HK1, 6HK1, 6SD1, 6WG1, 6WG1-TC, 6WF1, 6UZ1, 4JH1 | Isuzu D-Max (TFR/TFS), N-серия (NLR, NMR, NNR, NPS, NKR, NPR, NQR), F-серия (FRR, FSR, FTR, FVR, FVZ), Giga (C, E), GVR; экскаваторы Hitachi ZAXIS, Kobelco |
| 295050-0231, 295050-0380, 295050-1170, 295050-1440, 095000-1170, 295050-0760, 295050-E9260, 23670-E9260, 295050-1590 | Hino J08E, J08E-TI, N04C, P11, P11C | Hino 300 серии (616, 617, 717, 917), 500 серии (FG, FM), 700 серии, самосвалы, гибридные версии |
| 295050-0760, 295050-E9260 | Toyota N04C (производства Hino) | Toyota Dyna, ToyoAce (2007–2016) |
| 295050-0890, 1465A367, 295050-1760, 1465A439, 1465A351, 095000-1170 | Mitsubishi 4D56, 4D56-HP, 4D56 Di-D, 4N15, 4M41, 6M60, 6M60T, 6M60-T1 | Mitsubishi L200 (2.5 Di-D), Pajero, Pajero Sport, Montero, Delica, Fuso Fighter, Aero Ace |
| 295050-0300, 295050-0900, 295050-1060, 16600-3XN0A, 16600-5X00A, 16600-LC10A, 16600-LC10B | Nissan YD25, YD25DDTi, YD25 dCi | Nissan Navara (D22, D23, D40, NP300), Pathfinder (R51), Cabstar (NT400), Urvan |
| 295050-0640–0644, 33800-52700 | Hyundai D4GA, D6GA | Hyundai HD65, HD72, HD78, HD35, HD45, HD120, HD210; County, Aerotown, Global 900, Aerocity |
| 295050-0942, 5296723, 5274954, 295050-4350–4353, 5365904, 5396273, 5367913 | Cummins ISF3.8, ISBE 5.9, ISB5.9, QSB5.9, QSB3.9, ISB6.7E5300 | Лёгкие коммерческие грузовики, фургоны, пикапы, коммунальные машины; ГАЗ-3309, «Валдай», ПАЗ, Foton Aumark; QSF3.8 в компрессорах Atlas Copco; ISBE 5.9/ISB5.9/QSB5.9 — магистральные тягачи, самосвалы, автобусы Higer KLQ-6885-Q, AVIA D60/D120, КАМАЗ |
| 295050-1980, 1J770-53050, 1J500-53051, 1J705-53052, 295050-1331 | Kubota V3307, V3307-CR-TE4, V2607, V2607T, V2607-CR-TE4, V3800 | Kubota KX163-5, U48-4, U56-5, погрузчики; тракторы M7040, M5N, M6001; комбайны WRN575; дорожные катки, асфальтоукладчики, коммунальная техника |
| 095000-6071 | Komatsu SAA6D125E-5A, SAA6D125E-5B, SAA6D125E-5F, SAA6D125E-5FR | Komatsu PC490LC-11, WA470-8, WA475-10, WA480-8 |
| 12644527, 295050-1610, 111200-E1EC0, 295050-0933 | Chevrolet 2.5L Duramax XLD25; Isuzu 4JH1 | Chevrolet Colorado; Dongfeng — коммерческие грузовики; Qingling — коммерческие грузовики |
| 295050-0230, 0232–0237, 0670, 0901–0905, 1171–1175, 8631–8635, 0723, 1401, 1460, 4750, 7230, 1150, 095000-0312, 095000-719#, 095000-787#, 093400-0520 | Привязка к двигателям в предоставленных данных не детализирована | Привязка к технике в предоставленных данных не детализирована |
5. Правила подбора и замены
- Подбор выполнять по номеру форсунки Denso, OEM-номеру, модели двигателя и модели техники. Приоритет — сверка по каталожным данным Denso и OEM-производителя.
- Убедиться, что форсунка относится к системе Common Rail Denso с управляющим клапаном третьего поколения G3. Клапан #509 не предназначен для форсунок других поколений и иных топливных систем.
- Перед заменой проверить совпадение клапана по геометрическим размерам, посадочным поверхностям и номеру форсунки. Подбор только по внешнему виду не допускается.
- При замене использовать новый клапан. Установка клапана, бывшего в эксплуатации, не рекомендуется.
- Работы выполнять в условиях чистоты, соответствующих ремонту дизельной топливной аппаратуры. Попадание загрязнений в форсунку недопустимо.
- При замене клапана заменить уплотнительные элементы и крепёж, промыть форсунку, проверить состояние распылителя и сопряжённых деталей.
- После сборки провести проверку форсунки на стенде: давление срабатывания, обратный слив, производительность, качество распыления. При необходимости выполнить адаптацию или кодирование в ЭБУ.
- Если кросс-номер не подтверждён, требуется сверка с официальными каталогами Denso или OEM. Использование неподтверждённых аналогов допускается только после технического сопоставления.
6. О производителе и качестве продукции
Nanjing Mihot Auto Parts Co., Ltd. — китайский производитель автокомпонентов для дизельных топливных систем. Продукция под брендом Mihot относится к сегменту aftermarket и предназначена для замены оригинальных деталей Denso. Изделие не является оригинальной продукцией Denso.
Контроль качества включает прецизионную обработку и применение износостойких материалов. Клапан рассчитан на рабочие давления до 2000 бар и температурные перепады, характерные для Common Rail
