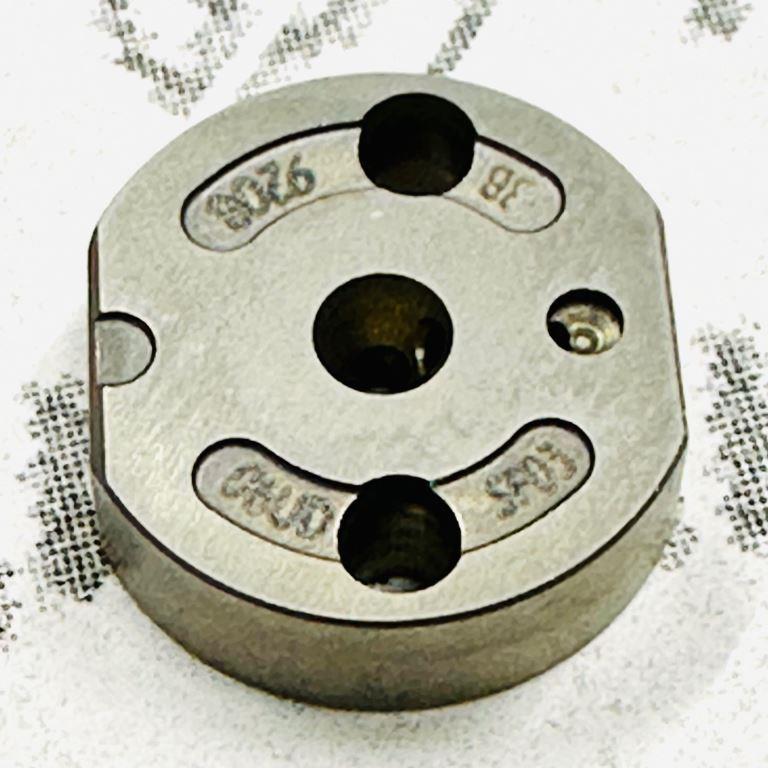

Клапан форсунки CR Denso SF03 United Diesel
CR Denso SF03 Клапан (мембрана) форсунки
Артикул: SF03
Бренд: United Diesel
Назначение
Клапан Denso SF03 (BGC2) — электрогидравлический управляющий клапан, также обозначаемый как модулирующая лампа давления или valve plate. Изделие применяется в топливных форсунках Common Rail производства Denso серий G3, G4 и HP4. Основная функция — регулирование подачи топлива и давления впрыска, а также восстановление герметичности топливной системы при ремонте форсунок.
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Артикул / обозначение | SF03, SF03#, BGC2, BGC02, SF03 (BGC2), SF03UD |
| Тип изделия | Электрогидравлический управляющий клапан, модулирующая лампа давления, valve plate |
| Материал | Высокоскоростная сталь (high-speed steel) |
| Покрытие | Опционально: титаново-золотое покрытие методом вакуумного ионного напыления |
| Рабочее давление | До 2500 бар для систем Denso Common Rail; циклический режим оптимизирован под 1400–1700 бар |
| Назначение | Регулирование подачи топлива и давления впрыска, восстановление герметичности |
| Форма поставки | Отдельная клапанная пластина или ремонтный комплект: сопло, уплотнительные кольца, фиксирующий штифт |
Аналоги
| Аналог / производитель | Артикул / примечание |
|---|---|
| United Diesel, Китай | SF03UD; аналог оригинальных компонентов Denso |
| ORLTL, Китай | Клапанные пластины и ремонтные комплекты SF03 (BGC2) |
| ERIKC, Китай | Клапаны SF03 для форсунок Denso |
Кросс-номера и альтернативные обозначения
| Обозначение | Описание |
|---|---|
| SF03 | Основной артикул оригинального клапана Denso |
| SF03# | Каталожный вариант написания |
| BGC2, BGC02 | Альтернативное обозначение |
| SF03 (BGC2) | Комбинированное обозначение |
| SF03UD | Артикул United Diesel |
| 295042-5070 | Номер пластины, связанный с клапаном SF03 |
| 295040-5070 | Номер клапана в каталогах |
| DCRI300800, DCRI300810, DCRI300890, DCRI300460, DCRI300470, DCRI301060, DCRI107640 | Дополнительные каталожные обозначения |
| 23670-30420, 23670-30400, 23670-30410, 23670-0L090, 23670-0L100, 23670-0L110, 23670-0L010, 23670-09380, 23670-09340, 23670-09350, 23670-30143, 23670-30190, 23670-30196, 23670-39365, 23670-39425, 23670-39255, 23670-5880, 23670-5881, 23670-5931, 23670-09140, 23670-30050, 23670-39035, 23670-39355 | OEM-маркировки форсунок, совместимых с SF03 |
| 16600-3XN0A, 1465A367 | OEM-маркировки Nissan и Mitsubishi |
| 295050-0800, 295050-0810, 295050-0540, 295050-0520, 295050-0460, 295050-0200, 295050-0180, 295050-0620, 295050-0740, 295050-0100, 295050-1060, 295050-0890, 295050-0891, 295050-0892, 295050-0190, 295050-0210, 295050-0470, 295050-0530 | Номера форсунок Denso, использующих клапан SF03 |
Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| 23670-30420, 23670-0L090, 23670-0L110, 23670-09380, 23670-39425, 295050-0800, 295050-0810, 295050-0540, 295050-0620, 295050-0740, 295050-0521, 295050-0100, 295050-0190, 23670-30050, 23670-09340, 23670-09350 | Toyota 2KD-FTV, 2.5 D-4D | Toyota Dyna, Toyoace, Dyna 100, Dyna 200, Hiace IV, Hiace V, Commuter, Hilux VII, Hilux KDN145/150/165/170, Fortuner, Innova / Kijang Innova |
| 23670-30400, 23670-30410, 23670-39365, 23670-39255, 23670-30190, 23670-30196, 23670-0L100, 295050-0200, 295050-0460, 295050-0180, 295050-0470, 295050-0530 | Toyota 1KD-FTV, 3.0 D-4D | Toyota Dyna, Toyoace, Dyna 200, Hiace KDH201/221/223, Land Cruiser Prado KDJ120/125/121/150, Land Cruiser KDJ120/125, Hilux KUN16/KUN26, Fortuner |
| 23670-09140 | Toyota 2AD-FTV, 2.2 D-4D | Toyota Avensis T25/T27, RAV4 XA30/XA40, Auris E150, Corolla Verso AUR10, Verso AUR21, Lexus IS |
| 16600-3XN0A, 295050-1060 | Nissan YD25DDTi, ZD30DDTi | Nissan Navara D40, NP300, Pathfinder R51, Cabstar F24M/F24W, NT400, Bassara, Murano Z51, Presage, NV350 Urvan |
| 295050-0890, 295050-0891, 295050-0892, 1465A367 | Mitsubishi Fuso 4M50, 4M51, 6M60, 6M61 | Mitsubishi Fuso Canter, Rosa, Aero Midi ME, Fighter |
| Hino J05, J08; Isuzu 4HK1, 6HK1 | Техника Hino и Isuzu соответствующей комплектации |
Правила подбора и замены
- Подбор выполнять по номеру форсунки Denso или OEM-маркировке, а также по модели двигателя и технике. Не допускается подбор только по внешнему виду клапана.
- Перед покупкой проверить маркировку изделия: SF03, BGC2, или SF03UD. Для ремонтных комплектов уточнять наличие сопла, уплотнительных колец и фиксирующего штифта.
- Перед заменой проверить состояние форсунки: сопло, распылитель, корпус, посадочные поверхности, управляющий поршень. При механических повреждениях корпуса замена только клапана не восстанавливает работоспособность форсунки.
- Замена клапана требуется при потере герметичности, эрозии седла, нестабильном давлении впрыска, повышенном обратном сливе, а также при ремонте форсунок Denso G3, G4 и HP4.
- Работы выполнять в чистом помещении. Перед сборкой промыть детали, удалить загрязнения и металлическую стружку. Не допускать ударов и деформации клапанной пластины.
- Уплотнительные элементы и фиксирующие детали рекомендуется заменять одновременно с клапаном. Момент затяжки соблюдать по технической документации для конкретной форсунки.
- После сборки обязательна проверка на диагностическом стенде: производительность, давление, обратный слив, герметичность. При необходимости выполнить кодирование форсунки и ввод корректировок в ЭБУ.
- Не устанавливать клапан при наличии повреждений корпуса форсунки, износа распылителя или несоответствия номера форсунки применимости. В таких случаях ремонт считается неполным.
О производителе и качестве продукции
United Diesel — китайский производитель и бренд компонентов для дизельных топливных систем. Изделие SF03UD поставляется как аналог оригинальных компонентов Denso и предназначено для ремонтного сегмента. Продукция ORLTL и ERIKC также представлена на рынке как альтернатива по кросс-номерам SF03 и BGC2.
В изделиях применяется высокоскоростная сталь; часть партий выпускается с титаново-золотым покрытием. Заявленные параметры включают рабочее давление до 2500 бар, температурный диапазон от −40 °C до +140 °C и совместимость с дизельным топливом, включая биодизель. Контроль качества включает проверку геометрии, твёрдости, покрытия и герметичности.
