338.1111140-20 Клапан перепускной ЯЗДА

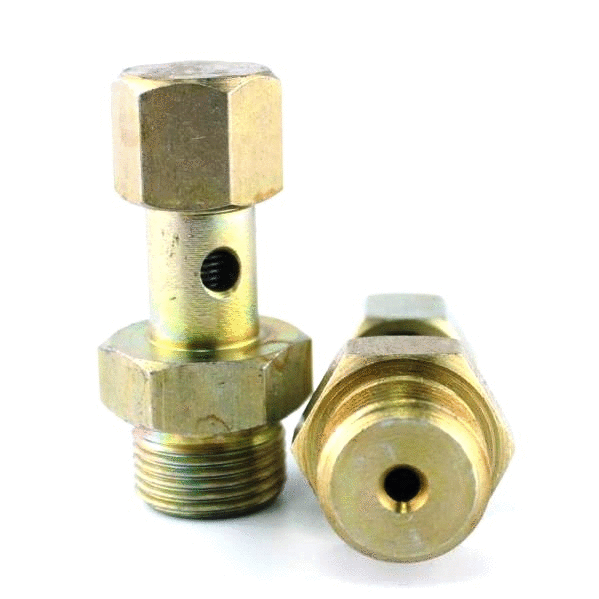

Клапан перепускной 338.1111140-20 (ЯЗДА)

1. Наименование и Артикул:
Клапан перепускной, артикул 338.1111140-20.

2. Назначение:
Предназначен для установки в топливные насосы высокого давления (ТНВД) с целью сброса избыточного давления в топливной магистрали. Обеспечивает защиту системы питания дизельного двигателя от перегрузок, способствуя стабильной работе и повышению надежности двигателя в различных режимах эксплуатации.

3. Применение и Совместимость:

• Основное применение: Топливные насосы высокого давления (ТНВД) двигателей семейства КАМАЗ, соответствующих стандартам Евро-2 и выше.

• Конкретные модели ТНВД: Применяется исключительно в составе V-образных ТНВД моделей: 337.1111005-20, 337.1111005-20.03, 337.1111005-20.04, 337.1111005-20.05, 337.1111005-40, 337.1111005-42.

• Модели двигателей и автомобилей КАМАЗ:

  • Камаз-740.30-260 (Евро-2)

  • Камаз-740.31-240 (Евро-2)

  • Камаз-43261 (Евро-1, Евро-2)

  • Камаз-5360, Камаз-5460, Камаз-6460

  • Камаз-65116

  • Камаз-6520, Камаз-6520 (Евро-2, Евро-3)

  • Камаз-6522, Камаз-6522 (Евро-2, Евро-3)

• Применение в ТНВД ЯЗДА: Также используется в топливных насосах ЯЗДА серий ТНВД-323, ТНВД-324, ТНВД-327 и их аналогах.

4. Основные Технические Характеристики:

• Тип изделия: Перепускной клапан.

• Материал корпуса: Стальной сплав высокой прочности.

• Габаритные размеры (приблизительно):

  • Общая длина: ~56 мм

  • Габариты посадочного места: ~60 мм x 27 мм x 24 мм

• Резьбовые соединения:

  • Резьба входного отверстия: M14 x 1.5

  • Резьба выходного отверстия: M20 x 1.5

• Функциональная характеристика: Обеспечивает стабильную работу системы подачи топлива при изменении нагрузки и условий эксплуатации за счет регулирования давления.

5. Конструктивные Особенности:
Конструкция клапана с резьбами M14x1.5 (вход) и M20x1.5 (выход) обеспечивает надежную фиксацию в корпусе ТНВД и герметичное соединение с топливной системой. Стандартная метрическая резьба соответствует требованиям отечественных систем впрыска дизельного топлива. Компактные габариты и конструкция способствуют удобству монтажа и обслуживания в условиях ограниченного пространства моторного отсека.

6. Производство:

• Производитель: АО "ЯЗДА" (Ярославский завод дизельной аппаратуры).

• Страна происхождения: Российская Федерация.

7. Значение для Системы:
Является критически важным элементом конструкции указанных типов ТНВД. Обеспечивает безопасность и стабильность работы системы питания двигателя путем предотвращения возникновения недопустимо высокого давления в топливной магистрали, защищая компоненты системы от повреждений.
