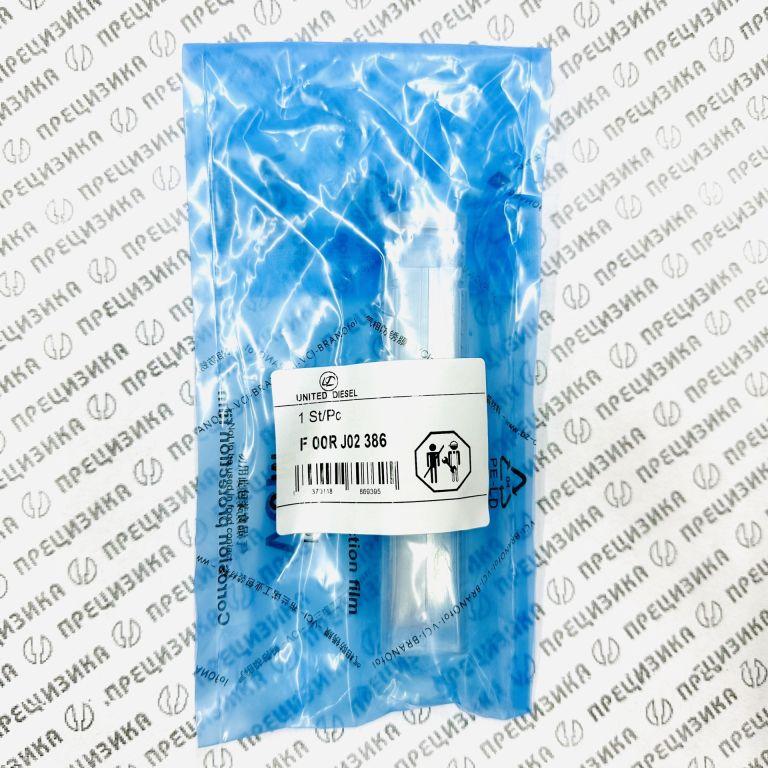

Настоящее описание относится к сменному клапанному узлу — мультипликатору с направляющим штоком, поставляемому под артикулом F00RJ02386 (бренд и производитель — United Diesel, Китай). Деталь предназначена для восстановительного ремонта топливных форсунок системы Common Rail поколений Bosch CRI 2.2 и CRI 2.5 и не является форсункой в сборе. Применение клапана целесообразно при замене изношенного или утратившего герметичность клапанного узла в составе ремонтируемой форсунки; для первичной сборки двигателей на конвейере деталь не поставляется.
Клапан-мультипликатор работает в условиях сверхвысокого давления и требует прецизионного изготовления. Основные параметры узла приведены в таблице.
| Параметр | Значение / описание |
|---|---|
| Тип изделия | Управляющий клапан-мультипликатор для форсунок Common Rail Bosch CRI 2.2 / CRI 2.5 |
| Комплектация узла | Седло клапана и направляющий шток (мультипликатор) |
| Рабочее давление | До 1600 / 1800 бар (в зависимости от исполнения форсунки) |
| Материал | Высоколегированная инструментальная быстрорежущая и подшипниковая сталь специального сплава |
| Термообработка | Вакуумная, с глубокой закалкой до твёрдости свыше 60 HRC |
| Покрытие рабочих поверхностей | Износостойкое алмазоподобное углеродное покрытие DLC — на рабочих поясках и конусе седла |
| Прецизионность сопряжения | Зазор между штоком и направляющей исчисляется в микронах (по данным для аналогичных узлов United Diesel — в пределах нескольких микрометров) |
| Функциональное назначение | Мгновенный отклик на импульс электромагнита; минимизация гидравлических потерь топлива в обратную магистраль |
| Особенность геометрии седла | Специальная конусная геометрия для предотвращения кавитационного износа |
Указанные материалы и обработка направлены на снижение трения, защиту от абразивного износа мелкими частицами и предотвращение залипания штока при высоких температурах. Для аналогичных клапанов United Diesel в открытых источниках приводится рабочий диапазон температур от −40 °C до +220 °C и ориентировочный ресурс до 200 000 км в тяжёлых условиях, однако эти значения являются справочными и не заменяют требований сервисной документации для конкретной форсунки.
Артикул F00RJ02386 в каталогах и маркировке может встречаться в различных написаниях. Ниже сведены основные варианты, необходимые для корректного поиска и подбора.
| Категория | Обозначения |
|---|---|
| Основной артикул | F00RJ02386 |
| Варианты написания OEM | F 00R J02 386, F00R J02 386 |
Клапан F00RJ02386 применяется при ремонте широкой номенклатуры форсунок Bosch серии 0445120… и OEM-форсунок, устанавливаемых на двигатели Deutz, Renault, Volvo. Ниже приведены сведённые группы совместимости.
| Категория | Номера |
|---|---|
| Форсунки Bosch (внутризаводские и торговые обозначения) | 0 445 120 123, 0 445 120 161, 0 445 120 215, 0 445 120 273, 0 986 435 538, 0 986 435 575, 0445120078, 0445120123, 0445120161, 0445120215, 0445120273, 0986435538, 0986435575 |
| OEM-номера форсунок | 20430583, 20440388, 20798683, 20847323, 20972225, 21340612, 21371673, 7420798683, 7420972225, 7421340612, 7421371673, 7485003101, 7485003657, 85003101, 85003657 |
| Марка / семейство | Модели и модификации |
|---|---|
| Deutz | TCD 2013 L04 2V, TCD 2013 L06 2V, TCD 2013 L06 4V |
| Renault | DXi 7 |
| Volvo | D6E, D7E, D7F |
| Марка / тип техники | Модели и модификации |
|---|---|
| Deutz-Fahr (сельхозтехника) | Agrotron L 710, L 720, L 730; Agrotron M 600, M 610, M 620, M 625, M 640, M 650; Agrotron X 710, X 720 |
| Fendt (сельхозтехника) | 712 Vario, 714 Vario, 716 Vario, 718 Vario, 818 Vario, 820 Vario |
| Renault Trucks (грузовые автомобили) | Midlum 240.12, 240.16, 240.18, 280.18, 300.18; Premium 240.18, 280.18, 300.18, 340.18 |
| Volvo (грузовые автомобили, автобусы, спецтехника) | B7R; FE 240, FE 280, FE 320, FE 340; FL 240, FL 260, FL 280, FL 290 |
| Volvo (строительная техника) | EC210B, EC210C, EC240B, EC240C, EC290B, EC290C; EW160C, EW180C, EW210C; L60F, L70F, L90F, L110F, L120F |
United Diesel — китайский бренд и производитель, специализирующийся на компонентах топливной аппаратуры Common Rail: клапанах-мультипликаторах, распылителях, ремонтных комплектах, клапанах SCV, электромагнитах и сопутствующих деталях для форсунок и насосов высокого давления. Продукция бренда позиционируется как сервисное решение для восстановительного ремонта, а не как конвейерная OEM-деталь; это принципиально важно при оценке её места в ремонтном процессе.
Качество изделий United Diesel обеспечивается за счёт специализации на восстановлении и производстве компонентов Common Rail, использования прецизионного оборудования и контроля размеров в микронном диапазоне. Для клапанов этого бренда в открытых источниках указываются допуски до нескольких микрон, применение хромомолибденовой стали с DLC-покрытием для штока и термостойких уплотнений, что соответствует требованиям, предъявляемым к узлам, работающим при сверхвысоком давлении и высоких температурах. В то же время необходимо учитывать, что United Diesel — не Bosch: деталь является качественным аналогом для ремонта, но её ресурс и поведение в конкретной форсунке зависят от правильности подбора, чистоты сборки и условий эксплуатации. Для ответственных применений (парк техники на гарантии, критические режимы работы) целесообразно сопоставлять стоимость ремонта с рисками и при необходимости выбирать оригинальный сервисный компонент Bosch.
Итоговая область применения: F00RJ02386 United Diesel — прецизионный клапан-мультипликатор для восстановительного ремонта форсунок Bosch CRI 2.2/2.5 серии 0445120…, применяемых на двигателях Deutz TCD 2013, Renault DXi 7 и Volvo D6E/D7E/D7F, а также на соответствующей сельскохозяйственной, грузовой и строительной технике; подбор выполняется по номеру форсунки, замене подлежит клапанный узел, а не форсунка в сборе.
