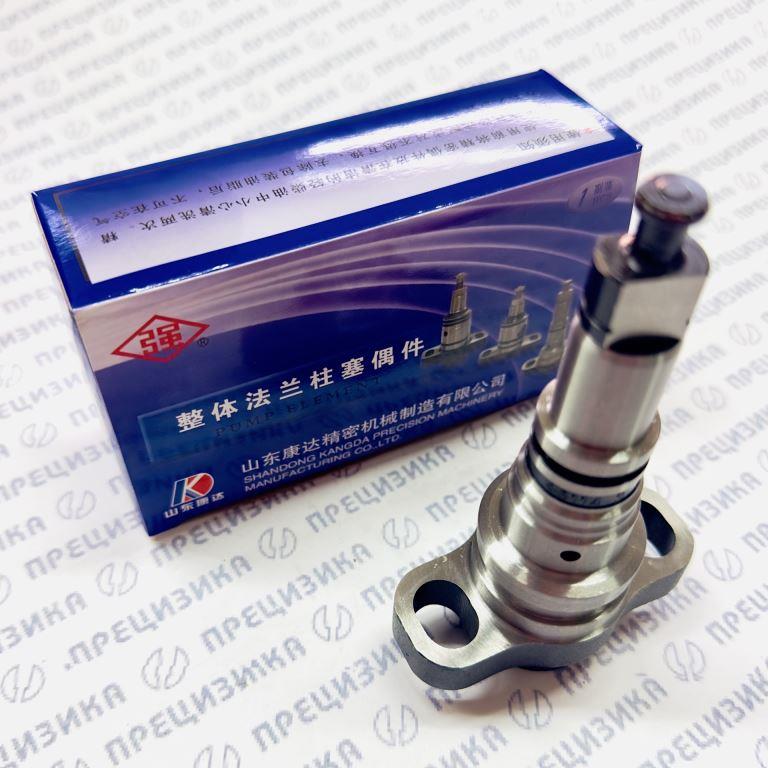

P66 Пара плунжерная KANGDA
Плунжерная пара P66 (U840)
Артикул: P66
Бренд: KANGDA
Производитель: Shandong Kangda Precision Machinery Manufacturing Co., Ltd. (Китай)
1. Описание
Плунжерная пара P66 (U840) представляет собой прецизионный узел секции высокого давления рядного топливного насоса (ТНВД). Конструктивно состоит из двух элементов: плунжера (поршня) и гильзы (втулки). Детали сопряжены по индивидуальной селективной посадке с микронным зазором, что исключает взаимозаменяемость компонентов разных пар и требует замены только комплектом.
Верхняя часть плунжера снабжена золотниковой головкой со спиральной отсечной кромкой. При движении плунжера вверх под действием кулачкового вала происходит сжатие топлива, а совмещение отсечной кромки с отверстием гильзы определяет конец активной подачи и количество впрыскиваемого топлива. Узел отвечает за создание давления и дозирование цикловой подачи.
2. Расположение
Деталь монтируется непосредственно в расточку корпуса рядного ТНВД и фиксируется через гильзу. Снизу плунжер через пятку опирается на роликовый толкатель, контактирующий с кулачковым валом насоса. На гильзу устанавливается поворотная втулка, зубчатый венец которой входит в зацепление с регулировочной рейкой ТНВД. Вращение гильзы с плунжером относительно рейки изменяет геометрическое положение отсечной кромки, регулируя подачу.
3. Совместимые модели ТНВД
Перечисленные ниже модели насосов используют плунжерную пару данного типоразмера. Следует сверять номер насоса по табличке на корпусе перед заказом.
| Производитель ТНВД | Модель / OEM-номер ТНВД |
|---|---|
| Weichai / Steyr | BH6P1200015 (аналоги BH6P120R) |
| Weichai / Steyr | EBHF6PH |
| Weichai / Steyr | 612601080376 |
| Weichai / Steyr | 612601080457 |
(Примечание: номер 61260180376, часто встречающийся в запросах, вероятно, является опечаткой валидного кода 612601080376. Требуется визуальная сверка с маркировкой на корпусе насоса).
4. Назначение
Узел предназначен для выполнения трех критических функций в рабочем процессе ТНВД:
- Генерация высокого давления: Повышение давления топлива от давления подкачки (1–2 бар) до пикового значения впрыска (до 1200 бар).
- Прецизионное дозирование: Обеспечение строго отмеренной цикловой подачи топлива (максимально до ~230 мм³) в соответствии с положением рейки, задаваемым регулятором.
- Фазирование впрыска: Определение момента начала и окончания подачи топлива относительно угла поворота вала двигателя.
5. Типоразмер, материалы и технические характеристики
| Параметр | Значение / Характеристика |
|---|---|
| Обозначение | P66, U840, P66-840 |
| Типоразмер (геометрия плунжера) | Диаметр 12 мм. Ход плунжера определяется профилем кулачка ТНВД (обычно 11–12 мм для насосов данного класса). |
| Материал | Высоколегированная подшипниковая сталь (аналог GCr15, 100Cr6) |
| Термообработка | Закалка до твердости 60–64 HRC, азотирование |
| Класс точности поверхности | 13–14 класс (Ra ≤ 0,05 мкм, зеркальная чистота) |
| Максимальное давление впрыска | до 1200 бар (ограничивается регулировкой форсунки и жесткостью пружины насоса) |
| Цикловая подача (max) | ~230 мм³/ход (геометрическая подача) |
| Соответствие экостандартам | Евро-1, Евро-2 |
6. Применимость (Двигатели и Техника)
Приведенный ниже список является уточненным. Из исходных данных исключены ошибочные и маловероятные соответствия (двигатели Deutz BF6L513 с насосами Bosch A, MAN D26/D08 с системами EUI/P7100, высокооборотные модификации Weichai класса Евро-3 и выше с системами Common Rail или EUP).
6.1 Двигатели (Проверенные модели)
| Производитель двигателя | Семейство / Модели двигателей |
|---|---|
| Weichai | WD615 (Евро-1/2, мех. ТНВД), WD618 (ранние версии), WD10, WP10 (версии до ~290 л.с., мех. ТНВД) |
| Yuchai | YC6M, YC6L, 6108ZLQB (в спецификациях с рядным ТНВД) |
| FAW (Xichai) | CA6DL1-30, CA6DL2-33, CA6DM2-39E3F (ранние версии с мех. впрыском) |
| Shangchai (SDEC) | G6135, X6130 |
| Прочие | LR6105 (ранние модификации), 8E160C-G (требуется проверка по ТНВД) |
6.2 Техника
Наименование эксплуатируемой техники прямо коррелирует с установленными двигателями. Основные категории включают в себя тяжелые грузовые автомобили, строительную технику и стационарные агрегаты.
| Категория техники | Примеры шасси / Модели |
|---|---|
| Магистральные грузовики и самосвалы | Shaanxi (Shacman) F2000/F3000, Howo (ранние поколения), FAW J5/J6 (с моторами CA6DL/CA6DM до Евро-3) |
| Строительная и спецтехника | Автобетононасосы на шасси Shaanxi и FAW, колесные погрузчики, бульдозеры |
| Стационарные и промышленные установки | Дизель-генераторные установки (Weichai, SDEC G6135), приводы насосов и компрессоров, морские вспомогательные дизели (Weichai WP10 Marine) |
7. Правила подбора и замены
Замена плунжерной пары относится к ремонтным работам высокой сложности, требующим квалификации и условий, исключающих загрязнение.
- Взаимозаменяемость: Замене подлежит только комплект «плунжер-гильза». Раздельная замена или пересортировка между парами запрещена.
- Идентификация: Точный подбор осуществляется по номеру на корпусе ТНВД. Для данной пары определяющим геометрическим параметром является диаметр плунжера 12 мм; необходимо контролировать этот размер штангенциркулем при получении детали.
- Дефектовка: Основанием для замены является падение давления впрыска ниже допустимого порога, зафиксированное на стенде, а также видимые задиры, коррозия или «зависание» плунжера во втулке.
- Монтаж: Установка требует промывки в отфильтрованном дизельном топливе. Деталь должна свободно, без заеданий, перемещаться во втулке под собственным весом при выдвижении на 1/3 длины.
- Пусконаладка: После замены пар обязательна регулировка ТНВД на стенде для установки равномерности подачи по секциям и настройки пусковой подачи.
8. О производителе
Shandong Kangda Precision Machinery Manufacturing Co., Ltd. — китайское машиностроительное предприятие, специализирующееся на выпуске прецизионных деталей топливной аппаратуры дизельных двигателей. Номенклатура производства включает плунжерные пары, распылители форсунок, нагнетательные клапаны для ТНВД, устанавливаемых на тяжелую технику, включая производимую по лицензиям Steyr и Deutz. Продукция позиционируется как компонент для вторичного рынка запчастей.
Контроль качества:
Производственный процесс включает финишную селективную сборку и тестирование на стендах, имитирующих рабочее давление. Качество обработки поверхности (шероховатость Ra ≤ 0,05 мкм) и твердость (60-64 HRC) контролируются для обеспечения ресурса в условиях работы на топливе с содержанием серы, характерном для Евро-1/2. Упаковка осуществляется в консервационном масле для исключения коррозии при хранении. Деталь сертифицирована по ISO 9001.
