16-67-108 Плунжерная пара WEIFU

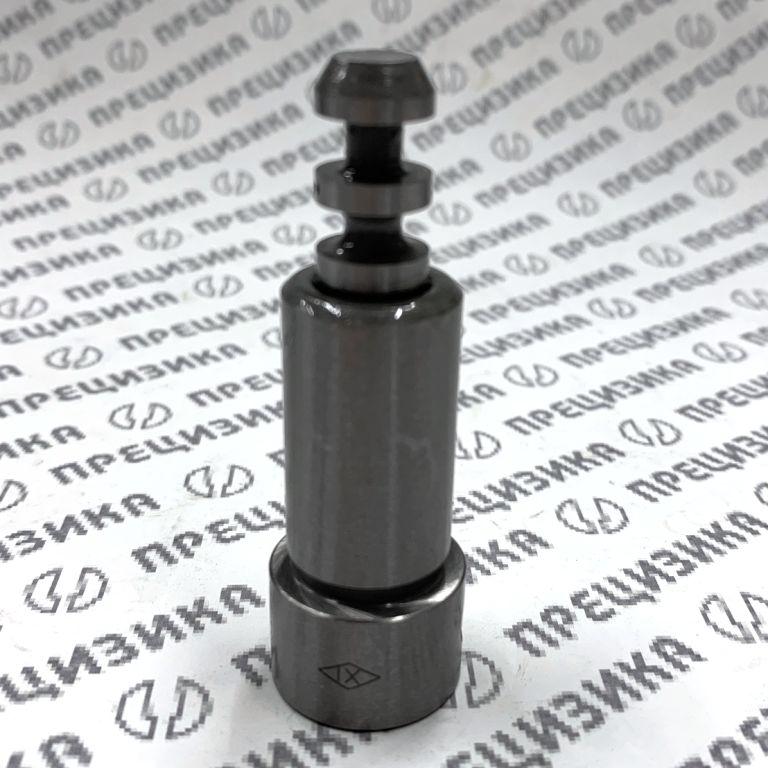

Плунжерная пара 16-67-108 (артикул U5018)
Бренд: WEIFU
Производитель: Weifu High-Technology Group Co., Ltd. (Китай)
1. Описание
Плунжерная пара 16-67-108 представляет собой прецизионный узел рядного топливного насоса высокого давления (ТНВД) с золотниковым регулированием подачи. Конструктивно состоит из плунжера и втулки, образующих сопряжение с нормированным зазором. Управление цикловой подачей осуществляется за счёт широкого паза на плунжере, изменяющего активный ход при повороте плунжера рейкой ТНВД. Узел предназначен для установки в насосные секции ТНВД моделей 51-67-9СП и их модификаций.
2. Типоразмер и обозначение
Обозначение узла сформировано по номенклатуре топливной аппаратуры дизельных двигателей ЧТЗ. Альтернативные артикулы и коды приведены в таблице.
| Параметр | Значение |
|---|---|
| Базовое обозначение | 16-67-108 |
| Артикул (WEIFU) | U5018 |
| Дополнительный артикул | 1667108 |
| Типоразмерный ряд | 16 |
3. Материал и технические характеристики
Плунжер и втулка изготовлены из легированной инструментальной стали. Рабочие поверхности подвергнуты термической обработке, обеспечивающей требуемую твёрдость, и прецизионной механической обработке. Зазор в сопряжении составляет 2…4 мкм, что гарантирует уплотнение без дополнительных уплотнительных элементов.
| Характеристика | Значение |
|---|---|
| Материал | Легированная инструментальная сталь |
| Твёрдость рабочих поверхностей | 60…62 HRC |
| Диаметр плунжера, мм | 11 |
| Тип паза | Широкий (золотниковое регулирование) |
| Ход плунжера (полный), мм | 10 |
| Масса узла, кг | 0,1188 |
| Герметичность (контрольная) | Отсутствие падения давления в надплунжерной полости при проверке на стенде согласно методике ТНВД |
4. Назначение
Узел выполняет дозирование и подачу дизельного топлива под высоким давлением к форсункам. Объём впрыскиваемого топлива регулируется поворотом плунжера в зависимости от положения рейки ТНВД. Пара применяется в насосах, работающих в составе топливных систем дизельных двигателей с непосредственным впрыском.
5. Модели ТНВД
Плунжерная пара устанавливается в рядные ТНВД с золотниковым смесеобразованием следующих модификаций.
| Модель ТНВД | Тип | Примечание |
|---|---|---|
| 51-67-9СП | Рядный, 4-секционный | Базовое применение |
| 51-67-24-01СП | Рядный | Совместимая модификация |
6. Применимость (двигатели и техника)
ТНВД с устанавливаемой парой применяются на дизельных двигателях Д-160 и Д-180 производства Челябинского тракторного завода (ЧТЗ). Перечень машин, оснащаемых данными силовыми агрегатами, приведён в таблице.
| Двигатель | Тип техники | Модели |
|---|---|---|
| Д-160 | Бульдозер | Б-10М, Б-130, Б-170 |
| Д-180 | Бульдозер | Т-130, Т-170 |
| Д-180 | Трактор | Т-150 |
| Д-160 | Трактор | Б-130 (тракторная модификация) |
7. Аналоги
В качестве замены могут рассматриваться узлы, произведённые иными изготовителями, при условии полного соответствия конструктивных и присоединительных размеров. Основные аналоги представлены в таблице.
| Производитель | Обозначение | Артикул |
|---|---|---|
| ЧТЗ (Россия) | 16.67.108СП | — |
| ОАО «КурскАгроМаш» (Россия) | 16-67-108СП | — |
| Weifu (Китай) | U5018 | U5018, 1667108 |
8. Расположение
Плунжерная пара размещается в корпусе секции ТНВД. Втулка запрессована в посадочное отверстие секции, плунжер сопрягается с ней и через толкатель взаимодействует с кулачковым валом насоса. Поворот плунжера осуществляется зубчатой рейкой, управляемой регулятором ТНВД.
9. Правила подбора и замены
При подборе и установке плунжерной пары необходимо руководствоваться следующими требованиями:
- Идентификация: номер узла должен соответствовать указанному в каталоге запчастей двигателя или ТНВД (16-67-108, U5018 либо одобренный аналог).
- Комплектность: замена производится только парой «плунжер – втулка»; раздельная замена элементов не допускается.
- Осмотр: перед монтажом проверяют отсутствие коррозии, механических повреждений, чистоту рабочих поверхностей.
- Чистота: все детали промывают в чистом профильтрованном дизельном топливе.
- Монтаж: установку выполняют в условиях, исключающих попадание загрязнений; затяжку резьбовых соединений производят динамометрическим ключом согласно карте моментов затяжки ТНВД.
- Контроль после установки: проверка герметичности на стенде, регулировка цикловой подачи и равномерности подачи по секциям в соответствии с технической документацией на ТНВД.
Признаками необходимости замены являются:
- Падение давления впрыска ниже допустимого;
- Снижение мощности двигателя при номинальной настройке ТНВД;
- Увеличение расхода топлива более чем на 5 % от паспортного значения;
- Затруднённый пуск, неравномерная работа цилиндров.
10. О производителе, качество продукции
Weifu High-Technology Group Co., Ltd. – китайский производитель компонентов топливной аппаратуры дизельных двигателей. Предприятие специализируется на выпуске прецизионных деталей, включая плунжерные пары, распылители форсунок и нагнетательные клапаны. Продукция изготавливается на оборудовании с ЧПУ, процесс производства включает финишную обработку с допусками микронного диапазона и контрольные испытания на стендах. Система менеджмента качества сертифицирована по ISO/TS 16949. Поставляемая плунжерная пара 16-67-108 соответствует конструкторской документации ТНВД 51-67-9СП и при соблюдении правил монтажа и эксплуатации обеспечивает расчётные параметры топливоподачи.
