324.1111150-01 Плунжерная пара 324-01 Прецизика
Плунжерная пара 324-01 ремонтная (Артикул: 324.1111150-01)
Описание

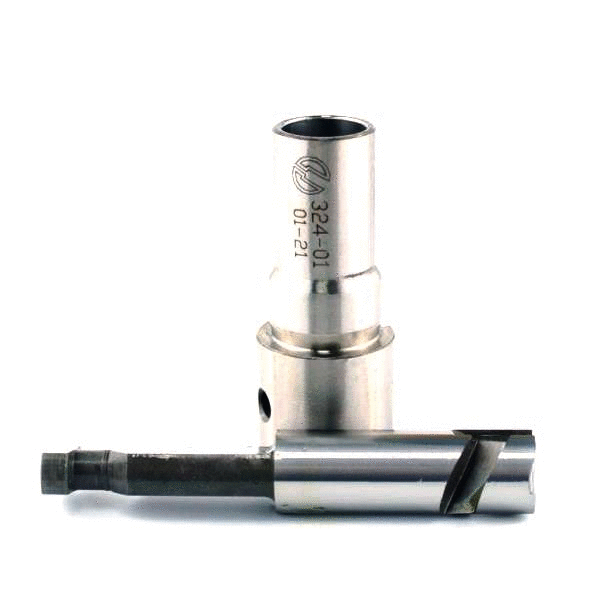

Плунжерная пара 324.1111150-01 (артикул 324-01) представляет собой прецизионный золотниковый узел, предназначенный для установки в топливный насос высокого давления (ТНВД) дизельных силовых агрегатов. Функциональное назначение узла заключается в точном дозировании и регулировании объема топлива, подаваемого в цилиндры, в строгом соответствии с порядком их работы.
Конструктивно узел состоит из двух элементов:
- Плунжер: Подвижный элемент (поршень) в новом состоянии.
- Втулка: Неподвижная гильза в восстановленном состоянии.
Принцип действия основан на создании экстремального давления (до 1500 бар) для обеспечения мелкодисперсного распыла топлива в камере сгорания. Конструктивная особенность исполнения 324.1111150-01 — наличие на плунжере двух отсечных канавок, управляющих углом опережения впрыска в зависимости от текущей нагрузки двигателя.
Аналоги
При подборе компонентов на рынке запасных частей представлены альтернативные варианты исполнения и производители, требующие проверки на полное геометрическое соответствие и идентичность класса точности.
| Тип происхождения | Производитель / Поставщик | Комментарий |
|---|---|---|
| Оригинальный производитель | АО "ЯЗДА" (Ярославский завод дизельной аппаратуры) | Первичная комплектация |
| Российский аналог | ООО ПКФ "ПРЕЦИЗИКА" | Текущее предложение, бренд Прецизика |
| Зарубежные аналоги | WEIFU (Китай), YANGZHOU WEIYE (Китай) | Присутствуют на вторичном рынке |
| Схожие артикулы | 324.1111150-10 | Модификация исполнения |
| Подобные узлы для семейства ЯМЗ | 240-1111073, 421.1111150-30 | Применяются в других сериях ТНВД, геометрия отличается |
Расположение
Плунжерная пара монтируется в секцию топливного насоса 324.1111039. Узел является частью конструкции ТНВД V-образного семейства, характеризующегося межсекционным расстоянием 36 мм.
Модели ТНВД
Узел применяется для ремонта и восстановления следующих моделей топливных насосов высокого давления:
- 337.1111005-20.06
- 337.1111005-22
- 324.1111005-10
- 324.1111005-10.01
Назначение
Изделие предназначено для восстановления эксплуатационных характеристик ТНВД дизельных двигателей. Установка компонента обеспечивает выполнение следующих технических задач:
- Прецизионное дозирование цикловой подачи топлива.
- Стабильность подачи горючего на всех режимах работы двигателя (пуск, холостой ход, номинальная нагрузка).
- Обеспечение параметров топливоподачи, соответствующих экологическому стандарту EURO-2.
Типоразмер и обозначение
- Типоразмер: Диаметр плунжера составляет 12 мм.
- Обозначение по каталогам: 324.1111150-01 (встречаются варианты записи: 324-1111150-01, 324111115001).
- Класс точности: H5 (допуск цилиндричности не более 2 мкм).
Материал и технические характеристики
Параметры изготовления и физические свойства компонентов приведены в таблице.
| Параметр | Значение |
|---|---|
| Диаметр плунжера | 12 мм (±0.5 мкм) |
| Материал изготовления | Высоколегированная сталь 25Х5М (износостойкая, термоупрочненная) |
| Твердость поверхностей | 62-65 HRC (обработка методом вакуумной закалки) |
| Комплектность | Новый плунжер + восстановленная втулка |
| Технология производства | Механическая обработка на станках с ЧПУ (Швейцария), точность до 1 мкм |
| Контроль качества | 100% проверка герметичности и геометрии (соответствие ISO 9001:2015) |
| Экологический стандарт | EURO-2 |
| Назначенный ресурс | до 120 000 км пробега |
| Гарантийные обязательства | 18 месяцев (установлены производителем "Прецизика") |
Применимость (ТНВД, Двигатели, Техника)
Сводная информация о совместимости с силовыми агрегатами и подвижным составом.
| Категория совместимости | Модель / Тип |
|---|---|
| ТНВД | 324.1111005-10, 324.1111005-10.01, 337.1111005-20.06, 337.1111005-22 |
| Двигатели | ЯМЗ-236НЕ2, ЯМЗ-236НЕ2-3, КамАЗ-740.35-400 (ЕВРО-2) |
| Грузовые автомобили | УРАЛ-43206, КАМАЗ-6560, МАЗ-54329, ЗИЛ-541730, ЗИЛ-54432, ЗИЛ-544332 |
| Городские автобусы | ЛИАЗ-52523, ЛИАЗ-4207, ЛИАЗ-5207, ЛИАЗ-5256, МАЗ-104, МАЗ-104С |
| Спецтехника / Автобусы малого класса | ПАЗ-32054, КАвЗ-39765, МАЗ-4370 |
Правила подбора и замены
При выборе и монтаже компонента следует строго руководствоваться следующими техническими критериями и регламентами:
- Идентификация по модели ТНВД: Базовым критерием выбора является точное соответствие модели топливного насоса, указанной в разделе "Применимость".
- Контроль диаметра: Необходимо убедиться, что диаметр устанавливаемого плунжера составляет 12 мм.
- Качество исполнения: К установке допускается продукция производителей, обеспечивающих соблюдение класса точности H5 и прошедшая сертификацию (ЯЗДА, Прецизика).
- Комплектность поставки: Следует учитывать, что текущее исполнение предполагает сочетание нового плунжера и восстановленной втулки.
- Регламент замены: Демонтаж и установка являются технологически сложной операцией. Ввиду прецизионного характера сопряжения, замена должна осуществляться исключительно в условиях специализированной мастерской квалифицированным персоналом с соблюдением условий чистоты.
О производителе и качестве продукции
Производство изделия осуществляется на мощностях ПФК "Прецизика" под одноименным брендом. Производственный процесс базируется на использовании высоколегированных сталей и механической обработке на высокоточном оборудовании с ЧПУ швейцарского производства, что позволяет выдерживать допуски в пределах 1 мкм. Термообработка методом вакуумной закалки обеспечивает стабильную твердость материала в диапазоне 62-65 HRC.
Система менеджмента качества сертифицирована по стандарту ISO 9001:2015 и предполагает 100% выходной контроль каждого узла на герметичность и соответствие геометрических параметров. Продукция ориентирована на обеспечение стабильной работы дизельных двигателей, соответствующих стандарту EURO-2. Заявленный производителем ресурс составляет до 120 000 км пробега при гарантийном сроке 18 месяцев.
